  • 屠宰废水流量计
  •

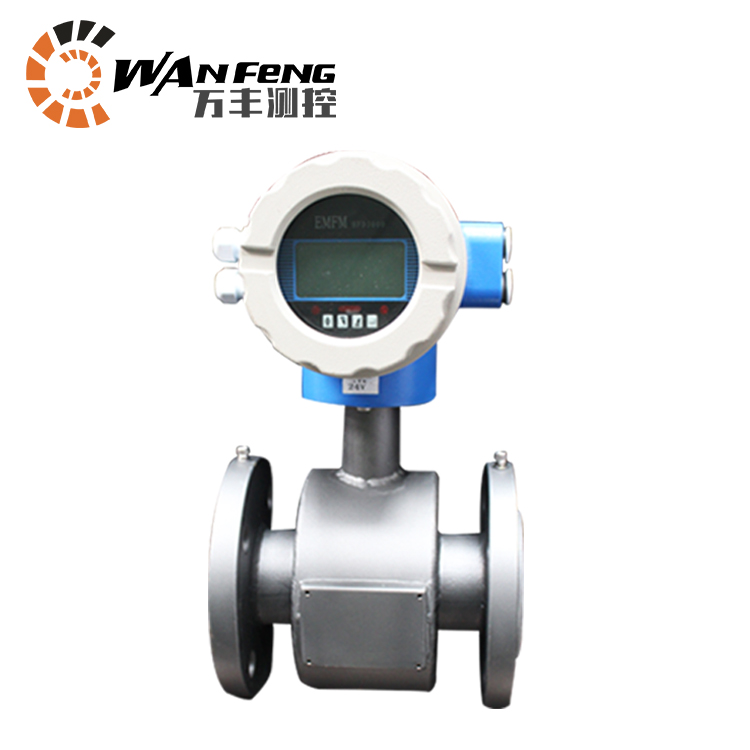

    屠宰废水流量计(电磁流量计 产品描述
    是LCD背光显示满足现场显示的同时,还可以输出4~20mA电流信号,除可测量一般导电液体的流量外,主要测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量.现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门.
    屠宰废水流量计(电磁流量计)产品特点

      1、仪表结构简单、可靠、无可动部件,工作寿命长.

      2、无截流阻流部件,不存在压力损失和流体堵塞现象.

      3、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统.

      4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理理参数的影响.

      5、采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti 等电极材料的不同组合可适应不同介质的需要.

      6、备有管道式、插入式等多种流量计型号.

      7、采用EEPROM存贮器,测量运算数据存贮保护安全可靠.

      8、具备一体化和分离型两种形式.

      9、高清晰LCD背光显示.

    如何选择防护等级

    按照国家标准GB4208-84和国际电工委员会标准IEC529-76关于外壳防护等级的标准为:

    IP65:防喷水型,允许水龙头从任何方向对传感器喷水,喷水压力为30kPa,出水量为12.5L/s,距离为3m。

    IP68:潜型,长期工作在水中。

    防护等级应根据实际情况来选择,传感器装在地面以下,如经常受水淹,应选用IP68,传感器安装在地面以上,应选用IP65。
    屠宰废水流量计(电磁流量计)技术参数

    适用管径

    DN25~DN2600

    电极材料

    316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽)

    适用介质

    导电率>5us/cm的液体

    测量范围

    0.1~10m/s(可扩展到15m/s)

    量程上限

    0.5~10m/s,推荐1~5m/s

    精度等级

    0.3级、0.5级、1.0级(随口径区分)

    输出信号

    4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,高端有效频率输出:RS485接口

    工作压力

    1.0MPa,1.6MPa,4.0MPa,16MPa(特殊)

    流体温度

    -20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质

    环境温度

    传感器-40℃~80℃;转换器-15℃~50℃

    环境温度

    ≤85%RH(20℃时)

    电缆出口尺寸

    M20×1.5

    供电电源

    220VAC±10%;50Hz±1Hz;24VDC±10%

    功   耗

    ≤8W

    外壳防护等级

    一体式:IP65分体式:传感器IP68转换器IP65

    接地环材质

    1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜)

    连接法兰

    国标GB9119-88(DIN2051,BS4504)

    电磁流量计衬里选型

    衬里材料

    主要性能

    zui高介质温度

    适用范围

    一体型

    分离型

    聚四氟乙烯
    (F4)

    1.是化学生能zui稳定的一种塑料,能耐沸腾地盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有溶剂。

    2.耐磨性能不如聚氨酯橡胶。
    3.抗负压能力不如聚氯丁橡胶。

    70℃

    100℃
    150℃(需
    特殊订货)

    1.浓酸、碱等腐蚀性介质
    2.卫生类介质

    聚全氟乙丙类烯(F46)



    同上



    聚氟合乙烯
    (Fs)

        适用温度上限较聚四氟
        乙烯低,但成本也较低。

    70℃

    80℃



    聚氯丁橡胶

    1、 有极好的弹性,高度的扯断力,耐磨性能好。2、 耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀。

    80℃
    120℃(需特
    殊订货)

        水、污水、弱磨损性的泥浆矿浆

    聚氨酯橡胶



        1、 耐磨性能极强
        2、 耐腐蚀性能较差

    80℃

        中性强磨损的矿浆、煤浆、泥浆

    被测流体必须具备一定的导电性,导电率>5μS/CM

          zui大流量和zui小流量必须符合下表中的数:

    口径mm

    流量范围m3/h(可测范围)

    口径mm

    流量范围m3/h

    φ15

    0.0636~6.36

    φ450

    57.23~5722.65

    φ20

    0.11~11.30

    φ500

    70.65~7065.00

    φ25

    0.18~17.66

    φ600

    101.74~10173.6

    φ40

    0.45~45.22

    φ700

    138.47~13847.4

    φ50

    0.71~70.65

    φ800

    180.86~18086.4

    φ65

    1.19~119.4

    φ900

    228.91~22890.6

    φ80

    1.81~180.86

    φ1000

    406.94~40694.4

    φ100

    2.83~282.60

    φ1200

    553.90~55389.6

    φ150

    6.36~635.85

    φ1600

    723.46~72345.6

    φ200

    11.3~1130.4

    φ1800

    915.62~91562.4

    φ250

    17.66~176.25.

    φ2000

    1130.4~113040.00

    φ300

    25.43~2543.40

    φ2200

    1367.78~136778.4

    φ350

    34.62~3461.85

    φ2400

    1627.78~162777.6

    φ400

    45.22~4521.6

    φ2600

    1910.38~191037.6

    ◆实际zui高工作压力必须小于流量计的额定工作压力。

    ◆zui高工作温度和zui低温度必须符合流量计规定的温度要求。

    ◆确定是否有负压情况存在。

    ◆若管道进行缩管,应考虑由于缩管引起的压力损失是否会影响工艺流程。

    ◆从产品价格考虑,可以选择较小口径的电磁流量计,相对减少投资。

    ◆测洁净水时,经济流速时1.5-3m/s,测易结晶的溶液时,应适当地提高流速,3-4m/s为宜,起到自清扫,防止粘附沉积等作用;测矿浆等
    ◆耗性流体时,应适当降低流速,1.0-2m/s为宜,以降低对内衬和电极地磨损。实际应用很少超过7m/s,超过10m/s则更为罕见。


    防护等级选择

    防护等级选用原则应根据以上要求及流量计工作环境选定。对一体式,应选择IP65;对冷冰水等介质应选择IP67或IP68的传感器,防止传感器内部结霜或结露。

    结构选择

    考虑到安装和使用方面的便利,优先选择一体式流量计。当流量计安装在地下或者很容易被水淹没的地方,选择防护等级为IP67或IP68的分体式流量计。当流量计被安装在高温管道或高腐蚀环境下,选择分体式流量计。

    输出信号选择

    有源频率输出意味着不需要外接电源来完成输出功能,而无源频率输出意味着需要外接电源来完成输出功能。频率输出口可以配置为报警输出来指示流量为反向(一直输出低电平)或正向(一直输出高电平),或频率输出来指示瞬时流量或累积流量的值。4-20mA可以用于输出瞬时流量数值信号。

    供电电源选择

    可使用220V AC或24V DC供电电源。从便于安装与使用的角度考虑,应优先选择220V AC。

    安装

    环境条件

    流量计,特别是带智能液晶显示屏幕的流量计,安装位置应该尽量避免阳光直射,环境温度要在5℃~55℃之间。

    避开强干扰源

    要选择无强电磁场辐射的场所安装流量计,避开例如电动机、变压器、变频器等一些容易引致电磁干扰的设备。流量计的测量原理基于法拉第电磁感应定律,它产生的原始信号非常微弱,不足毫伏。如果流量计附近有强电磁场辐射,将会影响测量的*度,甚至无法正常工作。

    直管段长度

    注意尽量避开涡流产生部件,如各种阀门、弯头、旁路等,尽量延长流量计上下游直管段,必要时安装整流管,确保流量计的上游直管段必须为5个DN(测量管径)以上,下游保证在2个DN以上。



    液体电导率必须均匀稳定

    不要把流量计安装在被测流体电导率极不均匀的地方。如果上游有不同介质注入,将会导致电导率不均匀,而且会影响测量。这种情况下,建议将注入口移到下游;如果必须从上游注入,则应该尽量远离流量计。一般保持20个DN以上的距离为佳,以保证液体充分混合均匀。

    保持电极轴线处于水准:流量计的连接应与安装指南一致。



    注: 如果受现场安装条件限制,请保持允许倾斜角度≤45°。

    无气泡:在流量计安装管道设计时应确保无气泡产生。



    流量计管路满管

    流量计可以水平、垂直和倾斜安装。但是管路结构应保证测量管必须始终充满液体(满管)。管路设计时注意确保测量管段无气泡,否则将会造成测量不稳定和偏差过大。



    安装方式的选择

    如果被测介质含有固体颗粒或浆液,建议垂直安装(流向自下而上),避免固体颗粒沉积在流量计测量管内。流量计在水准或倾斜安装时,其电极轴线应该处于水准位置。假如电极轴线与地面垂直,则上方的电极附近容易聚集气泡。

    管道安装

    避免流量计上下游管道不对中或倾斜,并保持与上下游法兰对准。安装前清除焊接残渣和凸起物,并垫上垫片。流量计装到管道上后应禁止在该管段上进行电焊作业,防止衬里受损。

    接地

    由于电磁式流量计的感应信号很弱,易受杂讯影响。因此,传感器、转换器的基准电位必须与被测液体相同,共同接地。电磁式流量计两侧安装接地环或接地电极的作用就是建立流量计壳体和液体的等电位。

    普通金属管道(一般不需要装接地环):管道本身接地良好时,接地线可省略,但必须通过流量计所配的接地线使壳体和液体相通。



    绝缘管道(塑胶管、衬胶管等):传感器两端应安装接地环(或接地电极)并通过接地线使被测介质与大地短接。



    阴极保护管道:管道法兰之间用铜线相连,但必须与接地线绝缘。



    注:当传感器安装在绝缘管道时,可免安装接地环。

    转换器一方面向传感器励磁线圈提供稳定的励磁电流,以达到磁感应强度B是个常量;同时把传感器感应的电动势放大转换成标准的电流信号或频率信号,便于流量的显示、累计、控制与调节。图所示为转换器电路结构。
