差压式流量计
  • 差压式流量计
  • (差压式流量计)节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.

    节流装置适用范围 :
    1. 公称直径: 15 mm ≤DN≤1200mm
    2. 公称压力:PN≤10MPa
    3. 工作温度:-50℃≤t≤550℃
    4. 量程比:1:10, 1:15
    5. 精度:0.5级,1级

    (差压式流量计)节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06

    (差压式流量计)节流装置特点:

    节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。
    ▲孔板计算采用国际标准与加工
    ▲应用范围广,全部单相流皆可测量,部分混相流亦可应用。
    ▲标准型节流装置无须实流校准,即可投用。
    ▲一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。



    智能型特点
    ▲采用进口单晶硅智能差压传感器
    ▲高精度,完善的自诊断功能
    ▲智能标准孔板流量计其量程可自编程调整。
    ▲可同时显示累计流量、瞬时流量、压力、温度。
    ▲具有在线、动态全补偿功能外,还具有自诊断、自行设定量程。
    ▲配有多种通讯接口
    ▲稳定性高
    ▲量程范围宽、大于10:1



    智能型技术指标
    ▲高精度:±0.075%
    ▲高稳定性:优于0.1%FS/年
    ▲高静压:40MPa
    ▲连续工作5年不需调校
    ▲可忽略温度、静压影响
    ▲抗高过压



    (差压式流量计)节流装置工作原理

     充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。

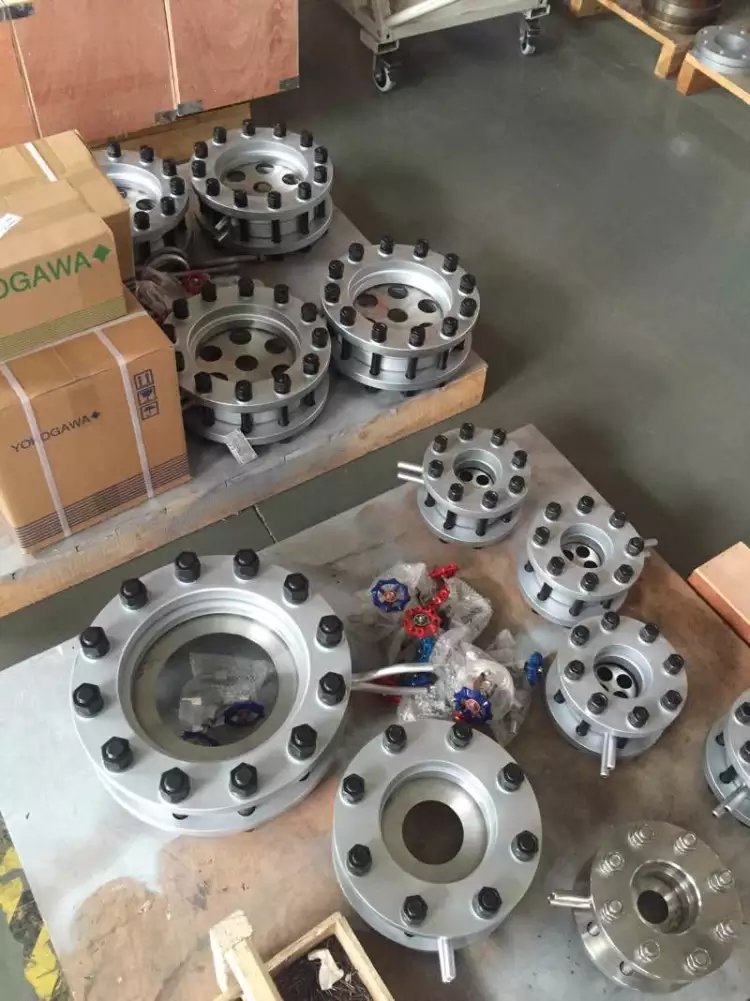

    节流装置组成

    1. 节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
    2. 取压装置:环室、取压法兰、夹持环、导压管等
    3. 连接法兰(国家标准、各种标准及其它设计部门的法兰) 、紧固件。
    4. 测量管

    节流装置适用范围及有关技术指标

    节流件名称

    适用管道

    (DN mm)

    适用直径比B(d/D)

    应用特点

    流出系数不确定度Ec%

    设计标准

    角接取压标准孔板

    环室式

    50-500

    50-500

    0.2-0.75

    0.2-0.75

    适用于清洁介质其中GD结构适合高温高压条件下流量的测量

    0.6-0.75%

    ISO5167

    GB/T2624-93

    夹紧环式

    50-500

    0.2-0.75

    易于清除污物,可用于不太清洁流体流量的测量

    斜钻孔式

    450-1000(3000)

    0.2-0.75

    法兰取压标准孔板

    50-1000

    0.2-0.75

    易于清除污物,适用于各种介质

    0.6-0.75%

    ISO5167

    GB/T2624-93

    径距取压标准孔板

    50-1000

    0.2-0.75

    角接取压标准喷嘴

    (ISA1932喷嘴)

    50-500

    0.3-0.8

    压损小,寿命长,尤其适用于蒸汽流量测量

    0.8-1.2%

    ISO5167

    GB/T2624-93

    长径喷嘴

    50-630

    0.2-0.8

    压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量

    2.0%

    ISO5167

    GB/T2624-93

    经典文丘利管

    机械加工式

    100-800

    0.2-0.8

    压力损失小,所需直管段小于孔板、喷嘴

    1.0%

    ISO5167

    GB/T2624-93

    粗焊铁板式

    200-1200(2000)

    0.4-0.7

    1.5%

    文丘利喷嘴

    65-500

    0.316-0.77

    同上

    1.2-1.75%

    ISO5167

    GB/T2624-93

    1/4圆孔板

    25-150

    0.245-0.6

    适用于低雷诺数

    2.0-2.5%

    DIN   BS

    锥形入口孔板

    25-250

    0.1-0.316

    同上

    2.0%

    BS

    圆缺孔板

    50-1500

    0.32-0.8

    适用于赃污,有气泡析出或含有固体微粒的流体测量。

    1.5%

    DIN

    偏心孔板

    100-1000

    0.46-0.84

    1-2%

    ASME

    小孔板

    12.5-40

    0.2-0.75

    适用于小管道流量测量

    0.75%

    ASME

    透镜式孔板

    12.5-150

    0.2-0.75

    适用于高压常温小管道流量测量

    0.6-0.75%

    ISO5167ASME

    端头孔板

    大于等于15

    0.2-0.62



    1.5-2.0%




    双重孔板

    25-400

    0.2-0.8

    适用于大流量测量






    限流孔板




    名称

    型号

    取压方式

    公称管径(mm)

    公称压力(MPa)

    执行标准(结构)



















    标准孔板

    LGB

    角接(环室取压)

    50~400

    小于10

    GB2624 K07(兰化)DG

    LGB-Z

    角接(钻孔取压)

    400~2000

    小于1.6

    LGB

    环室(八槽)

    50~400

    小于32

    流量测量手册

    LGB

    环室(无法兰焊接式)

    50~275

    小于28.22

    流量测量手册DG0711~0718

    LGB-F

    法兰取压

    50~800

    小于2.5

    GB2624 K06(兰化)

    LGB-F

    法兰取压

    50~400

    4.0~40

    GB2624 K06(兰化)石化

    LGB-J

    径距取压

    50~760

    小于10

    GB2624













    标准喷咀

    LGP

    角接(环室取压)

    50~400

    小于10

    GB2624

    流量测量手册

    LGP-Z

    角接(钻孔取压)

    400~500

    小于1.6

    LGP

    环室(八槽)

    50~300

    小于32

    流量测量手册

    LGP

    环室(高压透镜垫式)

    15~150

    小于32

    LGP

    环室(无法兰焊接式)

    175~350

    小于17.36

    DG 0702~0710

    长径喷咀

    LGC-J

    径距取压

    50~630

    小于16

    GB2624

    1/4圆孔板

    LGH

    角接取压

    50~260

    小于10

    GB2624

    流量测量手册

    LGH-F

    法兰取压

    50~200

    小于6.4

    文丘里喷咀

    LGL

    角接取压

    65~500

    小于2.5

    文丘里管

    LGW

    特殊取压

    50~1200

    小于2.5

    双文丘里管

    LGW-S

    特殊取压

    小于1000

    小于0.6

    小管径孔板

    LGX

    角接取压

    12~40

    小于6.4

    K07(兰化)

    LGX-F

    法兰取压

    12~40

    小于6.4

    企业标准

    高压透镜垫

    LGT

    角接取压

    50~150

    小于32

    流量测量手册




    圆缺孔板

    LGQ

    角接(环室取压)

    100~400

    小于1.6

    LGQ-Z

    角接(钻孔取压)

    400~1000

    小于1.6

    LGQ-F

    法兰取压

    100~350

    小于6.4

    双重孔板

    LGS

    角接取压

    100~400

    小于6.4

    偏心孔板

    LGN

    角接取压

    100~1000

    小于6.4

    限流孔板

    LG-XL




    10~300

    小于6.4

    企业标准

    锥形入口孔板

    LGR

    角接取压

    25~1000

    小于10

    GB2624

    机翼测风装置

    LJY

    特殊取压

    少于1000

    小于0.6

    企业标准



    差压式流量计,节流装置,一体化孔板流量计







    订货须知:
    1.订货时需提供:介质、口径、流量、压力、温度。
    2.注明供货内容:节流件包括密封垫圈、环室、法兰、取压管等,若还要阀门、直管段、冷凝器、差压变送器,流量积算仪等,则必须特别注明。
