  • 电磁流量计直管段对精度的影响
  • 2019-07-13
  • 氨水流量计,电磁流量计直管段

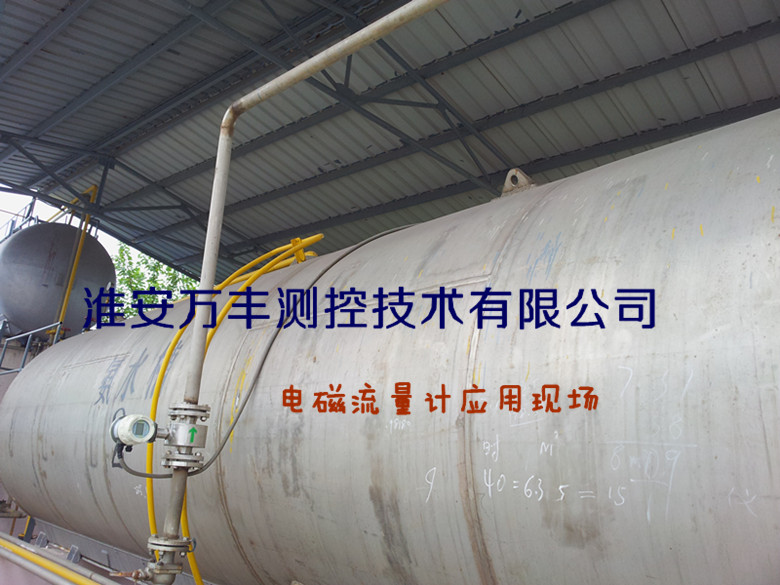

    一、电磁流量计在工艺管道上选择传感器的安装地点时应注意:

    (1)传感器内流体的流动方向必须与传感器上流动方向一致;
    (2)必须保证传感器测量管内在所有时间始终充满被测流体,传感器不能在不满管和有可能出现空管情况下工作;
    (3)传感器应选取管内流体脉动较小的位置作为测量点。一般情况下,离泵、阀门等较远的地方,仪表指示比较平稳,波动较少;
    (4)测量双相流体时,应选择不易引起相分离的地方;
    (5)对于聚四氟乙烯衬里的传感器,应避免安装在负压管道和有可能产生瞬间负压的地方;
    (6)要避免容易产生液体电导率不均匀的场所,如添加液的电导率与基液不同,加液点*好设在传感器下游。
    二、电磁流量计直管段长度要求
      根据经典理论,传感器测量管内流速分布为轴对称时,电磁流量计的测量准确度不受流速分布的影响。
      工艺管道中的弯管、阀门等都会引起流动畸变、二次流或漩涡,破坏了原有充分发展的流速分布状况。要让流体恢复其轴对称的流速分布,需要相当长度直管段,或在流量传感器前安置流动调整器。
    小口径传感器和有些中口径传感器从电极中心到测量管进口端距离(L)已相当于几倍直径(D)长的直管段,这样即使传感器进口端前的流体流动是非轴对称流,测量也不会受什么影响。但是,随着仪表口径的增大及传感器结构的改进,L/D值愈来愈小,传感器测量管本身组成的直管段已不足以使非轴对称流“对称化"。所以,电磁流量传感器有上游置直管段的要求。
    各标准或检定规程所提出的上下游直管长度亦不一致,汇总如表大部分均比通常仪表制造厂提出的要求高,这是为了保证达到0.5级精度等级仪表的要求。
     直管段长度要求



    扰流件名称
    标准或检定规程号
    GB/T18660
    GB/T18659
    JIS B 7554
    ZBN 12007
    JJG 198
    上游
    弯管、T形管、全开闸阀、渐扩管
    10D或制造厂规定
    10D
    5D
    5D
    10D
    渐缩管
    可视作直管
    其他各种阀
    10D
    下游
    各类
    未提要求
    5D
    未提要求
    2D
    2D



    国家标准GB/T18660是使用电磁流量计的标准,该标准认为对任何类型流动扰动至少应有10D的直管,精度才能保证不超过1%。GB/T18659和JJG198是为评定电磁流量计性能提出的文件。JIS B 7554是日本工业规格电磁流量计标准。表6-1所列JJG 198 的直管段长度是为精度0.5级及以上的仪表而设定的。

    总之,电磁流量计的直管段越长,流量越稳定,计量效果也能达到比较好的精度。
