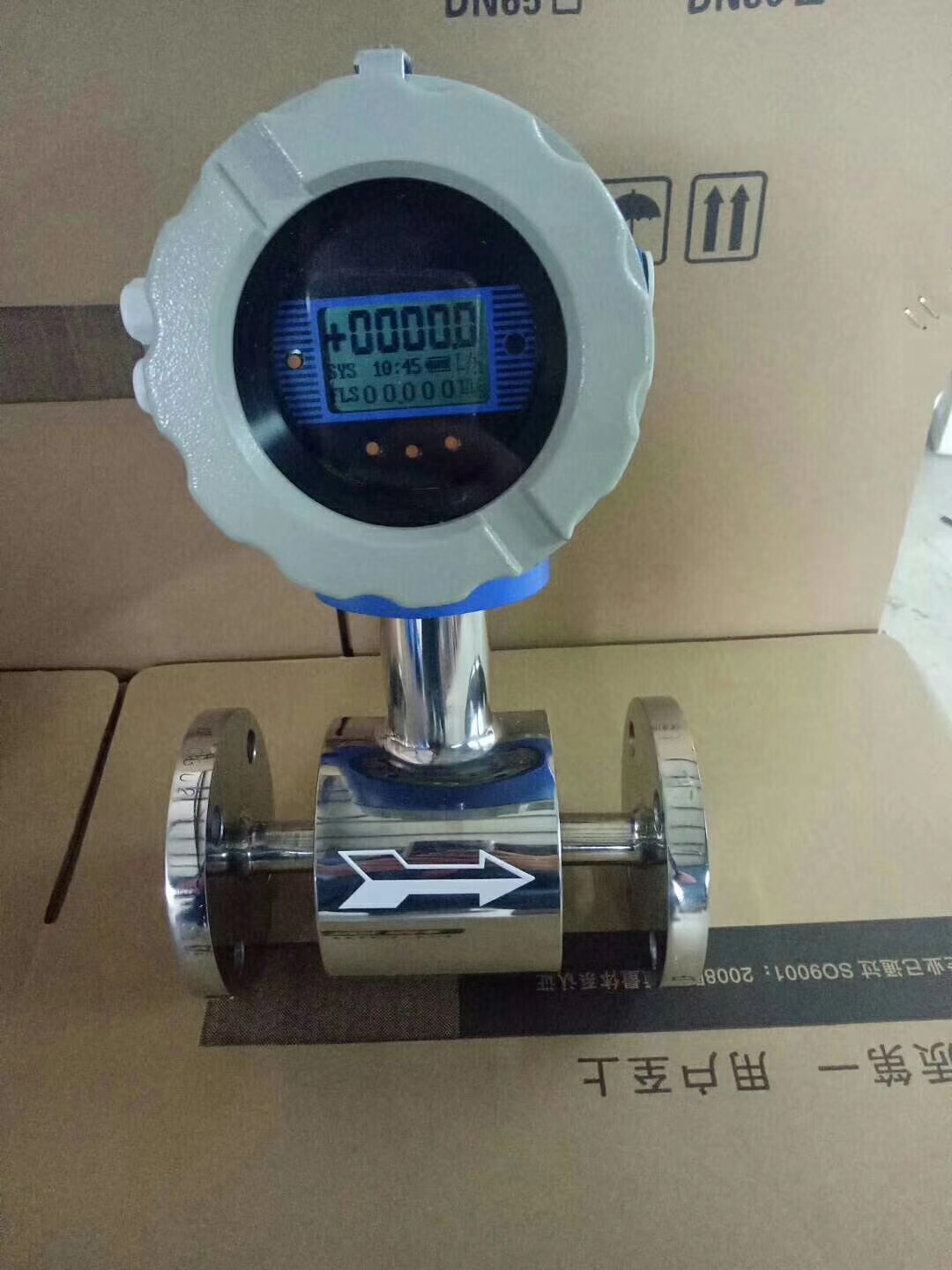

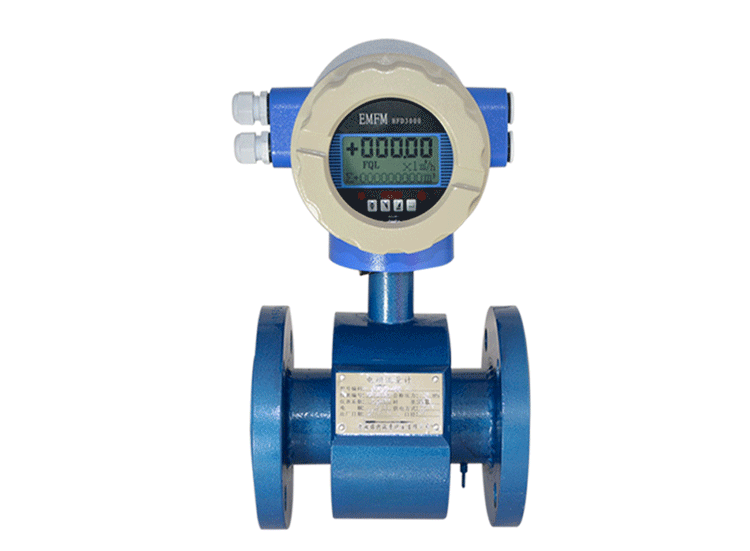

电池供电电磁流量计详细资料：

电池供电电磁流量计（电磁流量计）的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

电池供电电磁流量计优势及独特卖点：

1.传感器重要的部件－线圈作优化的设计，并通过严格的实流试验，切实保证产品的测量精度

2.信号电极作彻底的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度

3.线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度

4.传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的主要的生产工艺），特别是安装线圈后的后一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤

5.采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供*的测量结果

6.采用定制的双层屏蔽电缆

7.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低

8.特殊介质测量（如浆液）采用高频励磁，消除杂波干扰

9.采用16位嵌入式微处理器，运算速度快，精度高

10.全数字处理，抗干扰能力强，测量可靠，精度高

11.超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好

12.用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高

13.高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等

14.菜单操作，使用方便，操作简单，易学易懂

15.双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量

16.具有自检与自诊断功能，并在屏幕上显示

17.独特的防雷设计

电池供电电磁流量计选用要点：

电磁流量计应用领域**。大口径仪表较多应用于给排水工程，中小口径常用于固液双相等难测流体或高要求场所，如测量造纸工业纸浆液和黑液、有色冶金业的矿浆、选煤厂的煤浆、化学工业的强腐蚀液体以及钢铁工业高炉风口冷却水控制和监漏，长距离管道煤的水力输送的流量测量和控制。小口径、微小口径常用于医药工业、食品工业、生物工程等有卫生要求的场所。

1、根据一体型和分离型电磁流量计的特点，选择合适的类型。一体型电磁流量计安装敷线方便，精度中等，不宜在地面以下安装，以防转换器被水淹没。分离型电磁流量计，*度较高，转换器与传感器异地安装，更适合现场环境比较差（如有害、有毒、易受水淹没等场所）的场合，但安装、敷线较严格，否则易引入干扰信号。

2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质，可用标准电极，否则用清垢电极或有清洗连接装置的电极。对于测污泥场合，还可选用可换式电极。

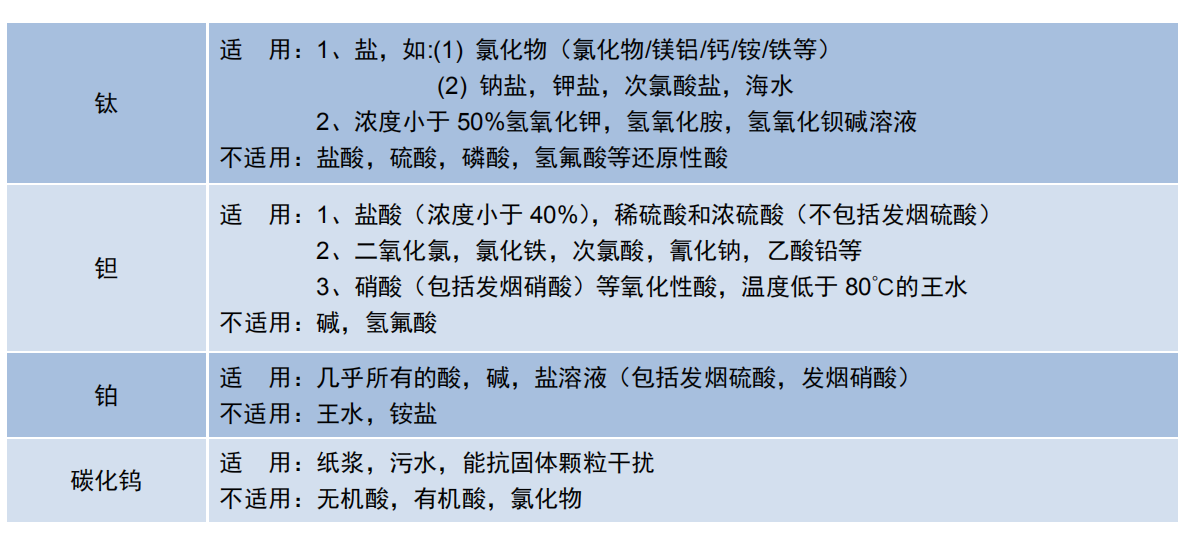

3、根据被测介质的腐蚀性选择电极材料。

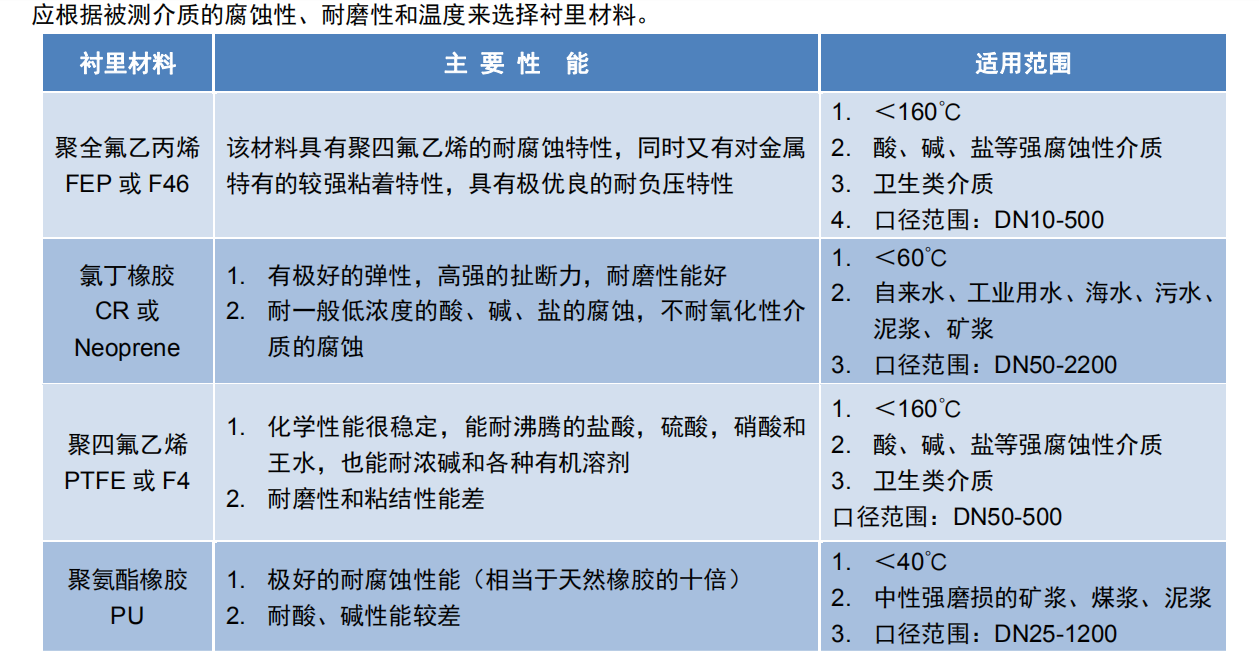

4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。

      5、电磁流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准（IEC529-7B），外壳防护等级的标准为：IP65为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30Kpa。出水量为0.75m3/h，喷水口离仪表距离为3m；IP67为防浸水型，即仪表可全部浸入水中，高点应在水下至少150cm，持续时间至少30min。IP68为潜水型，能长期在水下工作。根据以上规定，在地下安装易被水淹的仪表应选IP68，仪表在地上安装的宜选IP65。

6、根据连接仪表管道的绝缘性选择接地。

7、根据被测介质的高压力选择电磁流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量，应选用高压型电磁流量计流量计。其大口径为100mm。

电池供电电磁流量计技术参数：
公称通径系列　DN（mm）
管道式四氟衬里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
管道式橡胶衬里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.
流动方向：正、反净流量。量程比：150：1.重复性误差：测量值的±0.1%
*等级：0.5级、1.0级（管道式）
被测介质温度：普通橡胶衬里：-20~＋60℃
高温橡胶衬里：-20~＋90℃
聚四氟乙烯衬里：-30~＋100℃
高温型四氟衬里：-30~＋180℃。
额定工作压力：管道式：DN6~DN80≤1.6Mpa，DN100~DN250≤1.0Mpa，DN300DN1200≤0.6Mpa.
流量测量范围：流量测量范围对应流速范围是0.1~15m/s
电导率范围：被测流体电导率≥5us/cm（一体式），大多数以水为成分的介质，其电导率在　200~800μs/cm范围内，均可选用电磁流量计来测量其流量。
电流输出：0~10mA时，负载电阻为　0~1.5kΩ；4~20mA时，负载电阻为　0~50kΩ
数字频率输出：输出频率上限可在　1~5000Hz　内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V　导通时集电极大电流为　250mA.
供电电源：85~265V，45~63Hz.,24V，3.6V锂电池供电
直管段长度：管道式：上游≥5DN，下游≥2DN.
连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合　GB11988的规定。
防爆标志：BT4  CT6.
环境温度：-25~60℃
相对湿度：5%~95%
消耗总功率：小于20W。
