  • 电磁冷热量表

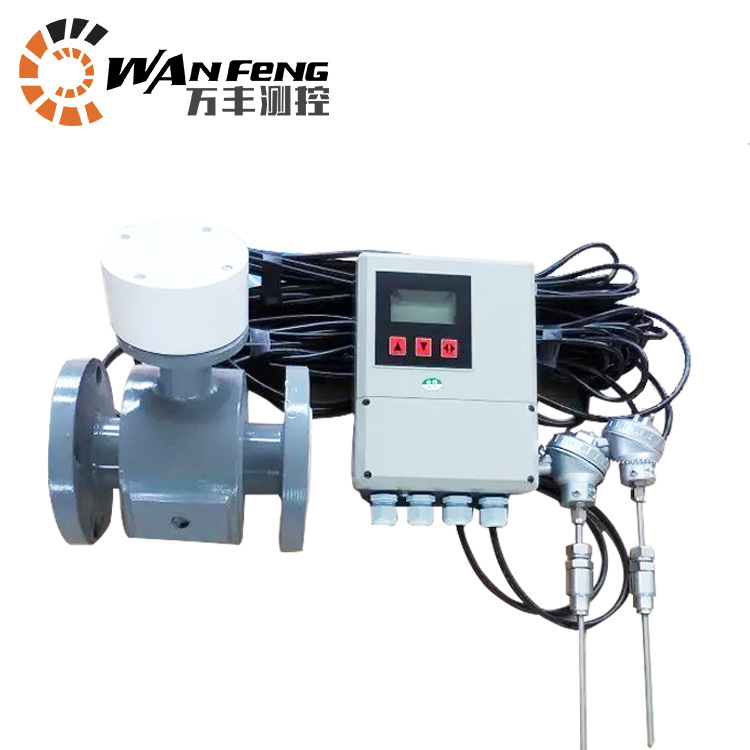

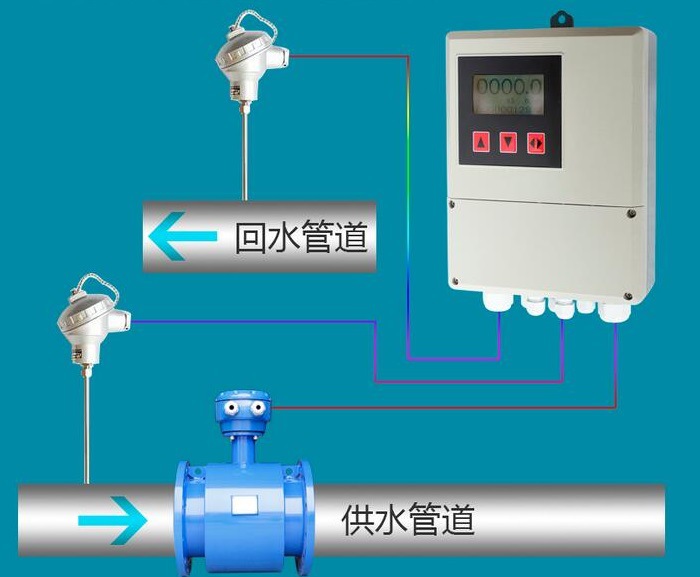

  • 电磁能量计流量测量单元、热量计算单元和*配对的温度传感器(PT1000)组成。电磁热量表利用法拉第电磁感应原理测量流量,结合配对温度传感器的供回水温度信号,就能计算、累积、存储和显示热交换回路中吸收或释放的热量。电磁热量表的流量、能量计算单元CPU及采样模块均采用国际成熟的单片机,其内存容量大,设备可靠性高,热量计算能真正实现焓值计算,达到高准确度。成套配对温度传感器采用铂电阻Pt1000,其配对误差≤0.1℃。电磁式热量表的准确度等级达到2级。



    1.1电磁能量计仪表工作模式

    电磁式冷热量表有三种工作模式:热表工作模式、冷表工作模式、冷表热表模式。(出厂默认为冷热表模式)

    热表模式:只对热量进行计算,是仪表的默认方式。“H”表示热量

    冷表模式:只对冷量进行计算。“R”表示冷量

    冷表热表模式:冷表热表都进行计算,分别显示。

    1.2电磁式冷热量表测量管道口径

    电磁式冷热量表配套传感器通径范围:15~1000毫米。

    15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000

    1.3热量流量、冷量流量单位

     仪表热量显示单位有:MJ/h、GJ/h、KW/h、MW/h四种可供选择



    4.1热表、冷表起测水温

    用于仪表计量热量、冷量的温度限制,当温度小于所设温度时,仪表不对热量、冷量进行计算。

    4.2工作压力选择

    电磁式热量表遵循中华人民共和国城镇建设行业标准CJ128—2007设定为1.6MPa

    4.3入口、出口温度零点、温度校准

    电磁式冷热量表用Pt1000热电阻三线制桥连接方式,





    1、基本功能

    低频方波励磁,励磁频率: 1/10工频、1/12工频;

    励磁电流为125mA,250 mA;

    无需附加电极的空管测量功能,连续测量,定值报警;

    流速测量范围:0.5 --- 10米/秒;

    交流高频开关电源,电压适用范围:110VAC --- 240VAC;

    直流24V开关电源,电压适用范围:20VDC --- 36VDC;

    网络功能:MODBUS(标配)、RS485通讯

    中文、英文显示方式,(可定制其它语言);

    内部有两个积算器总量,可分别记录:流量总量、热量总量。

    2、正常工作条件

    环境温度:–10~+60℃;

    相对湿度:5%~90%;

    供电电源:单相交流电 85~250V,45~63Hz;

        额定工作压力:DN 15- DN1000 :≤ 1.6Mpa

    耗散功率:小于20W(连接传感器配后)。

    橡胶衬里:- 20~+80 ℃ / 聚四氟乙烯衬里:- 30~+150 ℃
