仪表在工业生产过程中，起着对工艺参数进行检测、显示、记录或控制的重要作用。工艺生产过程的检测是了解和控制工业生产的基本手段，只有在任何时刻都能准确地了解工艺过程的全貌，并进行控制，才能保证生产过程顺利，并以高的生产率、小的消耗生产出合格的产品。

所以，别看仪表不起眼，却是*不可缺少的!今天小编带大家学习各类仪表的选型，非常全面!

今天小为大家介绍自动化仪表、温度仪表、压力仪表、流量仪表、物位仪表的选型。

Ⅰ、自动化仪表选型的一般原则

检测仪表(元件)及控制阀选型的一般原则如下：

1.工艺过程的条件

工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。

2.操作上的重要性

各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型;对需要经常了解变化趋势的重要变量，应选记录式;而一些对工艺过程影响较大的，又需随时监控的变量，应设控制;对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算;一些可能影响生产或安全的变量，宜设报警。

3.经济性和统一性

仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能/价格比。

为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。尽量选用同一系列、同一规格型号及同一生产厂家的产品。

4.仪表的使用和供应情况

选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的;同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。

Ⅱ、温度仪表的选型

一、一般原则

1 单位及标度(刻度)

温度仪表的标度(刻度)单位，统一采用摄氏温度(℃)。

2 检出(测)元件插入长度

插入长度的选择应以检出(测)元件插至被测介质温度变化灵敏具有代表性的位置为原则。但在一般情况下，为了便于互换，往往整个装置统一选择一至二挡长度。

在烟道、炉膛及带绝热材料砌体设备上安装时，应按实际需要选用。

检出(测)元件保护套材质不应低于设备或管道材质。如定型产品保护套太薄或不耐腐蚀(如铠装热电偶)，应另加保护套管。

安装在易燃易爆场所的就地带电接点的温度仪表、温度开关、温度检出(测)元件和变送器等，应选用防爆型。

二、就地温度仪表的选型

1 *度等级

一般工业用温度计：选用1.5级或1级。

精密测量和实验室用温度计：应选用0.5级或0.25级。

2 测量范围

*高测量值不大于仪表测量范围上限值的90%，正常测量值在仪表测量范围上限值的1/2左右。

压力式温度计测量值应在仪表测量范围上限值的1/2～3/4之间。

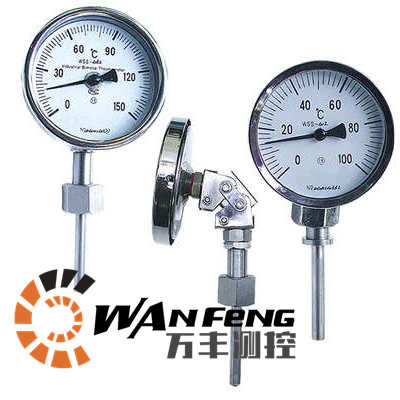

3 双金属温度计

在满足测量范围、工作压力和*度的要求时，应优先选用。

表壳直径一般选用φ100mm，在照明条件较差、位置较高及观察距离较远的场所，应选用φ150mm。

仪表外壳与保护管连接方式，一般应选用万向式，也可以按照观测方便的原则选用轴向式或径向式。

4 压力式温度计

适用于-80℃以下低温、无法近距离观察、有振动及*度要求不高的就地或就地盘显示

5 玻璃温度计

仅用于测量*度较高、振动较小、无机械损伤、观察方便的特殊场合。但是，由于汞害，不宜使用玻璃水银温度计。

6 基地式仪表

就地或就地盘装测量、控制(调节)仪表，宜选用基地式温度仪表。

7 温度开关

适用于温度测量需要接点讯号输出的场合。

三、集中温度仪表的选型

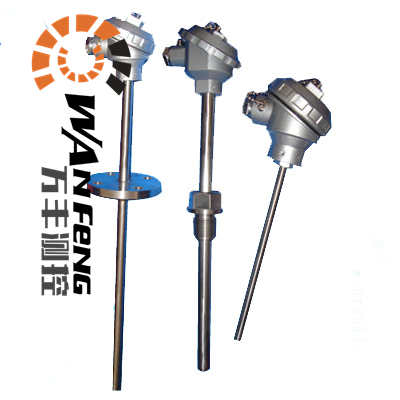

1 检出(测)元件

(1)根据温度测量范围，选用相应分度号的热电偶、热电阻或热敏电阻。

(2)热电偶适用于一般场合。热电阻适用于无振动场合。热敏电阻适用于要求测量反应速度快的场合。

(3)根据测量对象对响应速度的要求，可选用下列时间常数的检出(测)元件：

热电偶：600s、100s和20s三级;

热电阻：90～180s、30～90s、10～30s和<10s四级;

热敏电阻：<1s。

(4)根据使用环境条件，按下列原则选用接线盒：

普通式：条件较好的场所;

防溅式、防水式：潮湿或露天的场所;

隔爆式：易燃、易爆的场所;

插座式：仅适用于特殊场合。

(5)一般情况可选用螺纹连接方式，对下列场合应选用法兰连接方式：

在设备、衬里管道和有色金属管道上安装;

结晶、结疤、堵塞和强腐蚀性介质：

易燃、易爆和剧毒介质。

(6)在特殊场合下使用的热电偶、热电阻：

温度高于870℃、氢含量大于5%的还原性气体、惰性气体及真空场合，选用钨铼热电偶或吹气热电偶;

设备、管道外壁和转体表面温度，选用表面或铠装热电偶、热电阻;

含坚硬固体颗粒介质，选用耐磨热电偶;

在同一个检出(测)元件保护套管中，要求多点测温时，选用多点(支)热电偶;

为了节省特殊保护管材料(如钽)，提高响应速度或要求检出(测)元件弯曲安装时，可选用铠装热电偶。

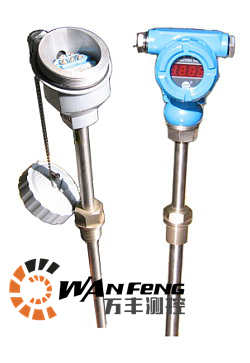

2 变送器

与接受标准信号显示仪表配套的测量或控制系统，选用变送器。

在满足设计要求的情况下，推荐选用一体化温度变送器。

3 显示仪表

(1)单点显示选用一般指示仪，多点显示宜选用数字式指示仪，要求查阅历史数据的，宜选用一般记录仪。

(2)信号报警系统，宜选用带接点讯号输出的指示仪或记录仪。

(3)多点记录宜选用中型记录仪(如30点记录仪)。

4 附属设备的选型

(1)当多点共用一台显示仪表时，应选用质量可靠的切换开关

(2)采用热电偶测量1600℃以下的温度，当冷端温度变化使测量系统不能满足*度要求，而配套显示仪表又无冷端温度自动补偿功能时，应选用冷端温度自动补偿器。

(3)补偿导线

a.根据热电偶的支数、分度号和使用环境条件，应选用符合要求的补偿导线或补偿电缆。

b.按使用环境温度选用不同级别补偿导线或补偿电缆：

-20～+100℃选用普通级;

-40～+250℃选用耐热级。

c.有间断电加热或强电、磁场的场所，应选用屏蔽补偿导线或屏蔽补偿电缆。

d.补偿导线的截面积，应按其敷设长度的往复电阻值，以及配套显示仪表、变送器或计算机接口允许输入外部电阻来确定。
