  • 电磁流量计DN100
  • 电磁流量计是具有防水、防腐、防干扰、防雷击的能力。特别设计了带背光宽温的中文液晶显示器,功能齐全实用、显示直观、操作使用方便,可以减少其他电磁流量计英文菜单所带来的不便。另外我们*设计3多电极结构,进一步保证了测量精度并且任何时候无需接地环,减轻了仪表体积和安装维护的麻烦。
    电磁流量计DN100测量原理:
    电磁流量计根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=KBVD式中:
    E-感应电势;
    K-与磁场分布及轴向长度有关的系数;
    B-磁感应强度;
    V-导电液体平均流速;
    D-电极间距;(测量管内直径)
    传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

    三、电磁流量计DN100应用场合:
    主要用于测量导电液体的体积流量。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已**地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

    四、结构形式:
    1、传感器:
    传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。
    a、测量导管:由不锈钢导管、衬里和连接法兰组合而成,为被测液体现场工况测量的载体。
    b、测量电极:安装在测量导管内侧壁,与轴流方向垂直,使测量液体产生信号的一对电极。
    c、励磁线圈:在测量导管内产生磁场的上下两个励磁线圈。
    d、铁芯和磁轭:将励磁线圈产生的磁场导入液体,并构成磁回路。
    e、壳  体:仪表外包装。
    2、转换器:即为智能二次表,其将流量信号放大处理,单片机运算后,可显示流量、累计量,并能输出脉冲、模拟电流等信号,用于流体流量的计量或控制。
    3、产品组装形式:其分为一体型和分体型两种形式。

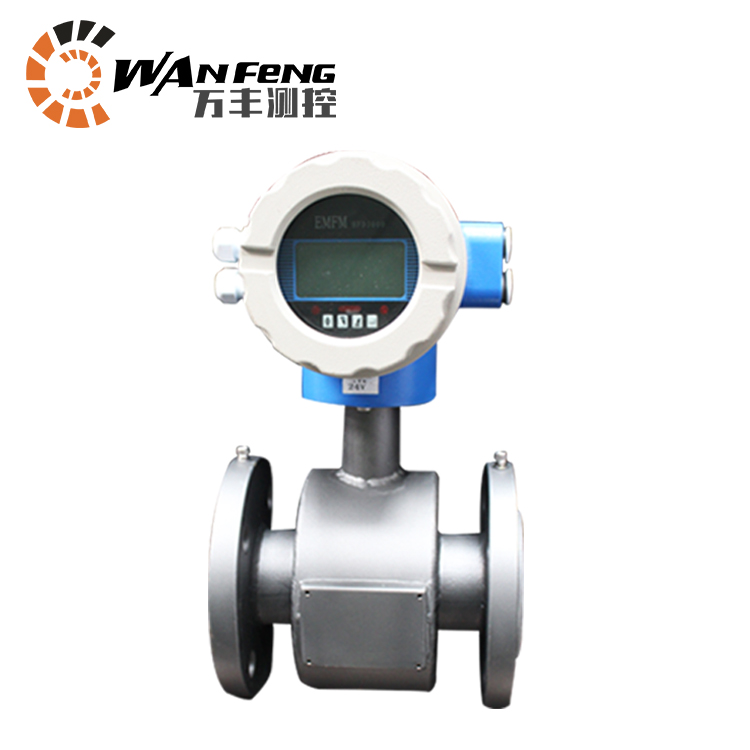

    a、一体型:传感器和转换器一体安装。

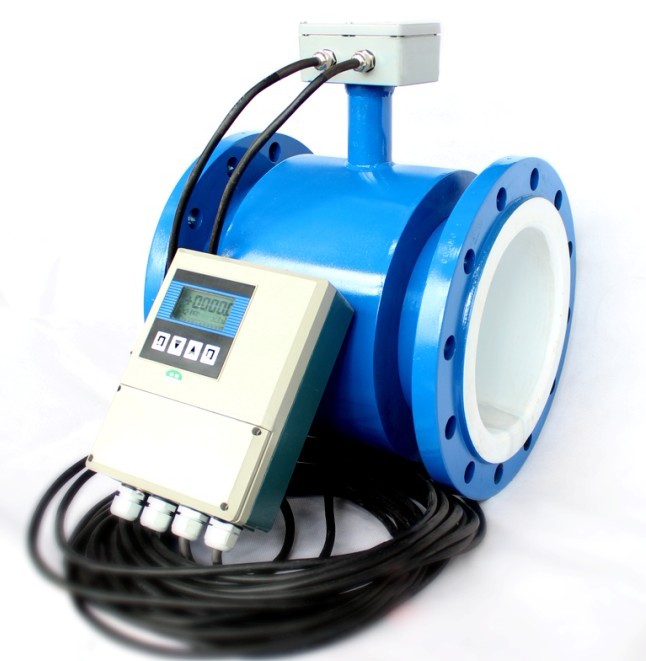

    b、分体型:传感器和转化器分离安装,通过连接电缆形成流量计量系统。
    c、为适应不同介质测量的要求,传感器的衬里和电极材料可以有多种选择。

    电磁流量计DN100性能特点:
    1、仪表结构简单、可靠,无可动部件,工作寿命长。
    2、无截流阻流部件,不存在压力损失和流体堵塞现象。
    3、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。
    4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
    5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
    6、备有管道式、插入式等多种流量计型号。
    7、采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
    8、具备一体化和分离型两种型式。
    9、高清晰度LCD背光显示。

    电磁流量计技术指标:
    1、仪表精度:管道式0.5级、1.0级;插入式2.5级。
    2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
    3、流速范围:0.2~8m/s。
    4、工作压力:1.6MPa。
    5、环境温度:-40℃~+50℃。
    6、介质温度:聚四氟乙烯衬里≤180℃;橡胶材质衬里≤65℃。
    7、防爆标志:ExmibdⅡBT4。
    8、防爆证号:GYB01349。
    9、外磁干扰:≤400A/m。
    10、外壳防护:一体化型: IP65。
    分 离 型: 传感器IP68(水下5米,仅限于橡胶衬里)转换器IP65。
    11、输出信号:4~20mA.DC,负载电阻0~750Ω。
    12、通讯输出:RS485或CAN总线。
    13、电气连接:M20×1.5内螺纹,φ10电缆孔。
    14、电源电压:90~220V.AC、24±10%V.DC。
    15、zui大功耗:≤10VA。

    电磁流量计安装环境的选择:
    为了使变送器工作稳定,在选择安装环境时应注意以下几方面的要求:
    1、尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
    2、应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
    3、应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95.9%。
    4、选择便于维修,活动方便的地方。
    5、流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。



    1、流量计的传感器应垂直安装,并且流体自下而上流动,以满足固、液两项处于混合的状态。原因是如介质中有固体物(泥沙、小石子颗粒等)容易发生沉淀的情况。另外管路中有鱼和杂草的情况鱼在管路中的游动,会造成流量计输出的来回摆动;挂在电极附近的杂草的来回摆动也会引起流量计的输出不稳定。在流量计上游入口处设置金属滤网挡住鱼和杂草进入测量管内。
    2、防止负压的管路设置操作不当将引起传感器内产生负压。当同时关闭流量计上、下游的阀门,若流体的温度高于气温.冷却后收缩,使管内压力有形成负压的危险。负压造成衬里与金属导管剥离,引起电极泄漏。
    3、在流量计附近加负压防止阀,打开阀门接通大气压,以防止在传感器内产生负压。流量计下游接有垂直管道时,若用流量传感器上游阀门来关闭或调节流量,传感器测量管内将形成负压。为了防止负压,需加背压或使用下游阀门来调节和关闭流量。
    4、适当的维护空间,大口径流量计往往安装在仪表井内,为了管道安装、接线、检查和维护的方便,需要留有适当的空间。为了观测、接线和维护的方便,仪表安装应距地面有一定的高度,以便于清洗、安装。
    电磁流量计DN100,分体式,220V供电 ,四氟衬里
