容积式流量计

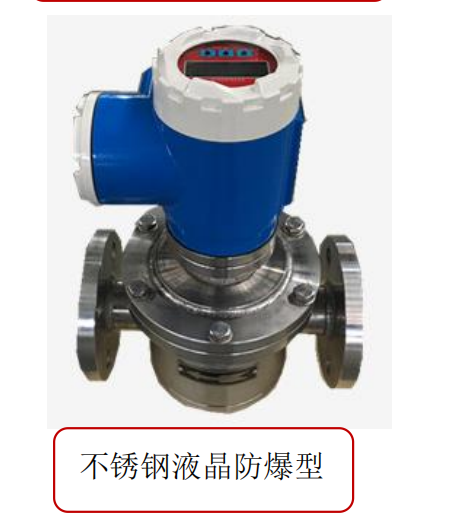

  • 不锈钢椭圆齿轮流量计
  • 一、不锈钢椭圆齿轮流量计概述
    椭圆齿轮流量计是用于对管道中液体流量进行连续测量的高精度计量仪表。它具有量程范围大、压力损失小、粘度适应性强,能测量高温、高粘度液体、标定方便、安装简易等诸多优点,是容积式流量计的代表产品。
    WFLC系列椭圆齿轮流量计,装有现场指针显示、字轮累计计数装置,可以直接显示流经管道内的液体累积流量。特别适用于成品油品介质的计量。广泛用于石油、化工、化纤、交通、商业、食品、医药卫生等工业部门的无腐蚀介质的流量计量。
    二、不锈钢椭圆齿轮流量计原理结构
    椭圆齿轮流量计由流量变送器和计数机构组成。变送器的主要部分是由装有一对椭圆齿轮转子的计量室和密封联轴器组成。计数机构则包含减速机构、精度调节机构,计数器和电脉冲发信器等部件。

    计量室内主要有一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮靠流量计进出口处的压力差推动而旋转,从而不断地把进口处的液体经初月形空腔计量后送到出口处,每转流过的液体量是图中新月腔的四倍,由密封联轴器将椭圆齿轮旋转的总数,以及旋转的快慢传递给计数机构,通过指针显示和字轮累积,即可知道通过管道中的液体总量。在计数机构中还可安装脉冲发信器即成了带发信的椭圆齿轮流量计,与本公司电显示仪表配套,可以实现远传(定量、累积、瞬时等功能)自动化测量和控制。
    5、前盖6、盖板7、椭圆齿轮8、壳体9、后盖
    三、不锈钢椭圆齿轮流量计通用技术参数
    1. 主要构件材料及公称压力:铸铁,铸钢,不锈钢
    2.准确度等级0.5级,0.2级(一般介质温度在-10℃~+60℃)。
    3.使用介质温度:(环境温度可-10℃~+60℃)。
    -10℃~+60℃;在高温调整下,加高温散热筒可达60℃~200℃。
    4.远传显示现场防爆等级:ExiaⅡCT5,dⅡBT4。
    5.流量范围如下:                                                 单位:m3/h

    型号 公称
    通径
    被测液体粘度           mPa.s
    0.3~0.8
    0.
    0.8~2 2~200 200~1000

    1000~2000





    WFLC-10 10

      0.2-0.5

    0.12~0.5 0.08-0.5 0.08-0.5 0.05-0.5

    0.06-0.3 0.03-0.3

    0.03-0.2


    WFLC-15 15

      0.75-1.
    5
    0.5~1.5 0.3-1.5 0.3-1.5 0.15-1.5
    0.3-3
    0.2-1.0 0.1-1.05

    0.07-0.75



    WFLC-20 20

      1.5-3

    1-3 0.5-3 0.5-3 0.3-3
    1.5-15
    0.4-2.1 0.2-2.1

    0.15-1.5



    WFLC-25 25

      3-6

    2-6 1-6 1-6 0.6-6
    1.56-15
    0.8-4.2 0.4-4.2

    0.3-3



    WFLC-40 40

      7.5-15

    5-15 2.5-15 2.5-15 1.5-15

    2.1-10.5 1.0-10.5

    0.7-7.5


    WFLC-50(Ⅱ) 50

      8-24

    8-24 4.8-24 4.8-24 2.4-24

    2.4-16.8 1.6-16.8

    1.2-12



    WFLC- 65(Ⅱ) 65

      20-40

    15-40 8-40 8-40 4-40

    5.6-28 2.8-28

    2-20



    WFLC-80(Ⅱ) 80

      30-60

    20-60 12-60 12-60 6-60

    8.4-42 4.2-42

    3-30

    WFLC-100(Ⅱ)(Ⅱ)(Ⅱ)(Ⅱ)(Ⅱ) 100

      50-100

    34-100 20-100 20-100 10-100

    14-70 6-70

    5-50

    WFLC-150 150   95-190 64-190 38-190 38-190 19-190 26.6-133 13.3-133 9.5-95
    WFLC-200 200   170-340 114-340 56-340 56-340 34-340 47.6-238 23.8-238 17-170
    准确度等级制     0.5

    0.2 0.5
    0.
    0.2 0.5 0.2 0.5 0.5


    注1:当被测液体温度高于80℃时,流量计的*大流量为流量计原*大流量的90%,*小流量应是原流量计*小流量的120%。
    注2:当被测液体粘度高于2000mPa.s时,请咨询订货
