高频雷达液位计-淮安万丰测控技术有限公司

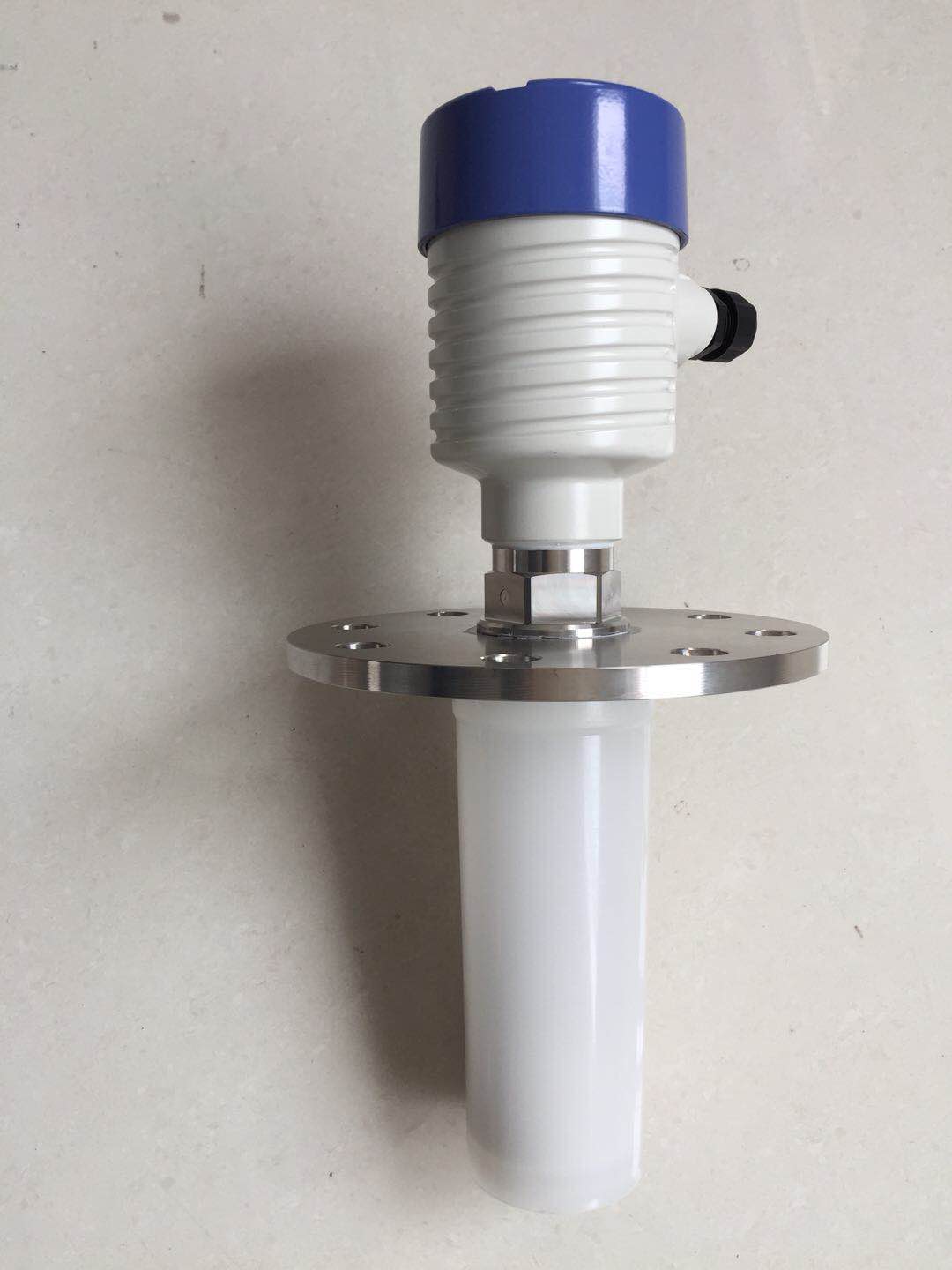

高频雷达液位计
雷达液位计简介
    　　WF系列智能雷达液位计是**的雷达式物位测量仪表，测量距离*大30米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4-20mA模拟信号。

雷达液位计应用
    ◆ 采用**的非接触式测量
    ◆ 采用极其稳定的材料制造
    ◆ 测量液体、固体介质的物位
    ◆ 可以测量所有介电常数>1.8的介质
    ◆ 测量范围0…20m(可以扩展到30米)
    ◆ 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
    ◆ 4-20mA输出或数字型信号输出
    ◆ 分辨率1mm
    ◆ 不受噪音、蒸汽、粉尘、真空等工况影响
    ◆ 不受介质密度、粘稠度和温度的变化的影响
    ◆ 过程压力可达4MPa
◆ 过程温度可达250℃

雷达液位计原理
    　　由电子单元产生微波脉冲，经传感器发射并接收。雷达脉冲波以光速运行，运
    行时间可以通过电子部件被转换成物位信号。这是一种可以确保极短时间内稳定和
    *测量的特殊的时间延伸方法。
    　　即使在工况较复杂的情况下，存在虚假回波，用*新的微处理技术和调试软件
也可以准确的识别出物位的回波。

输入
传感器接收反射的微波脉冲并将其传给电子线路，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
    D=C×T/2    (其中C为光速)
因空罐的距离E已知，则物位L为：
    L=E－D

输出
通过输入空罐高度E (＝零点)，满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4…20mA输出。
　
