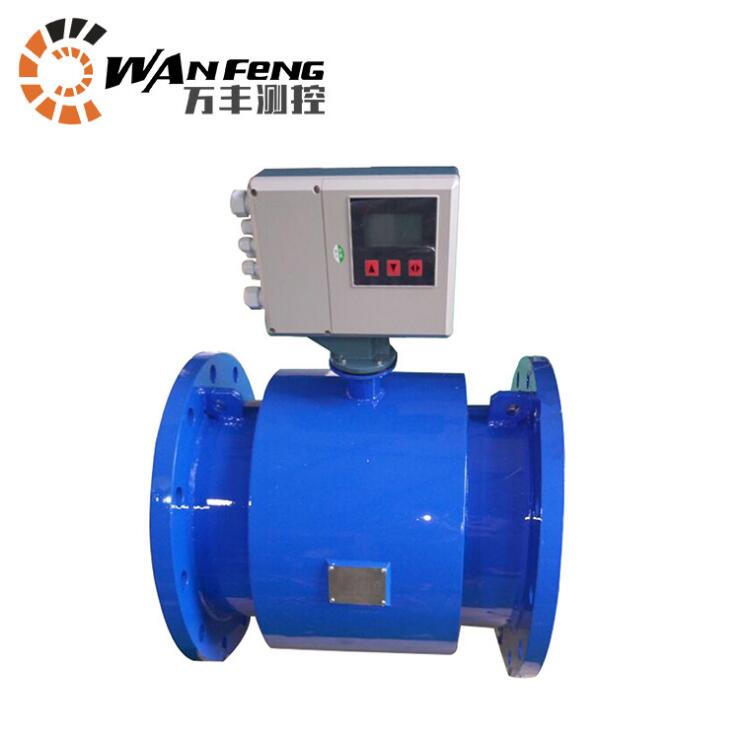

  • 冷冻水流量计,冷冻水能量计
  • 冷冻水流量计,能量计是利用法拉第电磁感应原理测量流量,结合配对温度传感器的供回水温度信号,就能计算、累积、存储和显示热交换回路中吸收或释放的热量。冷冻水流量能量计的流量、能量计算单元CPU及采样模块均采用国际成熟的单片机,其内存容量大,设备可靠性高,热量计算能真正实现焓值计算,达到高准确度。成套配对温度传感器采用铂电阻Pt1000,其配对误差≤0.2℃,准确度等级达到2级。

    冷冻水流量计,能量计测量原理:
    是根据系统中流量传感器的流量信号和配对温度传感器检测的供回水温度信号,以及水流经的时间计算并显示该系统所释放或吸收的热量。热量以累计形式显示,单位kWh,zui大显示8位。
    计算数学模型为:Q=qmΔhdt
    式中:—释放的热量:kJ;
    qm—流经热能表中载热液体的质量:kg/s;
    Δh—热交换回路中入口温度与出口温度对应的载热液体的比焓值差:kJ/kg;
    t—时间:s。
    冷冻水能量计(流量计)适用场合:
    是一种测量热变换系统中载热流体所释放的热量的计量仪表。它使用了高精度、高可靠性电磁流量计作为流量测量,采用高精度、高稳定性的铂热电阻做温度测量,使该热能表具有非常优异的测量性能。可**应用于民用住宅小区、写字楼和企事业单位集中供热、供暖、空调等热量的计量。
    冷冻水能量计(流量计)性能特点:
    1、采用16位单片机做数据运算、铂热电阻做温度测量,电磁流量计做流量测量,测量精度高、运用稳定可靠,性能优良。
    2、测量精度不受载热流体粘度、密度、压力和电导率、流体分布等参数变化的影响。
    3、测量管内无阻力部件、无压损、不受恶劣水质影响。
    4、测量流量范围宽,流速可在1m/s~10m/s范围内任意设定。
    5、大屏幕液晶背光源全中文显示方式,在强光和无光情况下均可清晰读数。
    6、具有累积热量、累积流量、瞬时热量、瞬时流量、进水温度、出水温度、温差等数据同时显示功能、可查询显示流速、停电记录等参数。
    7、采用随机温变化的热焓热修正法,保证在不同水温下的**计量。
    8、具有统一的直流信号和频率信号输出功能,而且此功能可在热量和流量参数间切换。
    9、具有批处理(定量输出)、当量脉冲输出、键控直接清零功能。
    10、具有RS-485(RS-232、MDBUS及HART可选)数字通讯输出,方便实现远程通讯。
    11、具有密码保护功能,无密码者无法修改工作参数。

    冷冻水流量计,能量计转换器技术指标:
    1、电源:220V AC(110VAC ~ 245VAC)、24VDC;
    2、功耗:≤20W (配套功耗);
    3、**度等级:1级或2级(配套精度);
    4、防护等级:IP65;
    5、环境温度:A类;
    6、温度分辨率:0.01℃;
    7、可选温度测量范围:-30℃ ~ 180℃;
    8、温差测量范围:1℃ ~ 90℃;
    9、流量zui大读数(m3):9999999999(十位);
    10、热量zui大读数(Mwh):9999999999(十位);
    11、热量单位:kJ、MJ、GJ、kwh、Mwh可选;
    12、模拟输出:4~20mA DC/600负载电阻(可在热量和流量参数间切换);
    13、脉冲输出:zui度频率5000Hz、脉宽0.1ms~999.9ms(可在热量和流量参数间切换);
    14、通讯:RS-485(RS-232、M-BUS、HART等可选)。
    流量计,能量计传感器技术指标:
    1、公称通径:DN50 ~ DN1400mm;
    2、公称压力:0.6MPa ~4MPa;
    3、衬里材料:耐高温橡胶、PTFE、PFA、F46;
    4、电极材料:含钼不锈钢、哈氏合金B、哈氏合金C、钛、铂/铱合金、钽;
    5、结构形式:分体型、一体型;
    6、介质温度:-30℃ ~ 180℃;
    7、连接方式:法兰式。
    温度传感器技术参数:
    1、传感器类型:PT1000;
    2、安装方式:保护套管;
    3、温度测量范围:-50℃ ~ 200℃;
    4、导线长度:0.6m ~ 15m。
    空调水冷冻水能量计,流量计量表
