           多孔孔板流量计(一体化蒸汽流量计)对传统节流装置进行了极大的改进,具有平衡整流的显著特征。本款流量计就是在传统节流装置喷嘴的技术上改进的一种平衡流量计。传统节流装置只有一个流通孔径,节流后使流体失去了理想状态;而平衡流量计有多个函数孔径,能*限度地把流场平衡整流成理想流体,从而将差压式流量计的优势发挥的淋漓尽致。平衡流量计几乎适用于所有流体测量,是流体测量技术的一场革命,目前平衡流量计已经广泛应用到石油、化工、冶金、电力、天然气、水处理等行业。
    二、多孔孔板流量计(一体化蒸汽流量计)产品原理

          平衡流量计是一种差压式流量仪表,其工作原理与其他差压式流量计一样,都是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的,称为函数孔。当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被*小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出体积流量、质量流量。

    三、多孔孔板流量计(一体化蒸汽流量计)的特点

    1、测量精度是标准孔板的5~10倍;
    2、流动噪声是标准孔板的1/15;
    3、*压力损失是标准孔板的1/3;
    4、压力恢复比标准孔板快2倍;
    5、*小直管段可以小于0.5D。

    四、多孔孔板流量计的优点

    1、线性度高、重复性好:
          平衡流量传感器具有对称多孔结构特点,能对流场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大提高,使线性度比孔板提升了5~10倍,重复性提高了54%,为0.15%,从其综合性能来看,平衡流量计属于*流量计行列。
    5:1量程比时,线性度可达±0.3%;
    7:1量程比时,线性度可达±0.5%;
    10:1量程比时,线性度可达±1.0%
    2、直管段要求低:
          平衡流量传感器由于流场稳定,且压力恢复比孔板快两倍,大大所短了对直管段的要求其前后直管段一般为前3D后1D,*小可以小于0.5D,从而省去大量直管段,尤其是特殊昂贵的材料的管道。
    3、减少*压力损失:
          多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,降低了动能的损失,在同样的测量工况下,与孔板相比减少了2.5倍的*压力损失,从而节省了相当大的运行能量成本,是一种节能型仪表,值得大量推广。
    4.、耐脏污不易堵:
          多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了滞留死区的形成,保证脏污介质顺利通过多个孔,减小了流体孔被堵塞的机会。
    5、可直接替换孔板 :
          其与孔板具有相同的使用方法和外形,因此可以直接进行替换,不需要任何配管的变化和相关仪表的更改,很适合全厂能源计量改造中将孔板改为平衡流量计。
    6、流量测量范围宽:
          根据试验结果,我们了解到:平衡流量计的性能,使其流速可以从*小到音速;其*小雷诺数可低于200,*雷诺数大于107;β值可选0.25~0.90。
    7、长期稳定性好:
          由于其紊流剪切力的明显减小,大幅度降低了介质与节流件直接的摩擦,其β值长期保持不变,整个仪表无可动部件,因此可以长期保持稳定性。
    8、可测高温高压介质
          与孔板等节流装置一样,工作温度压力取决于管道和法兰的材质和等级,工作温度可达850℃,工作压力可达42MPa。
    9、可测复杂工况介质

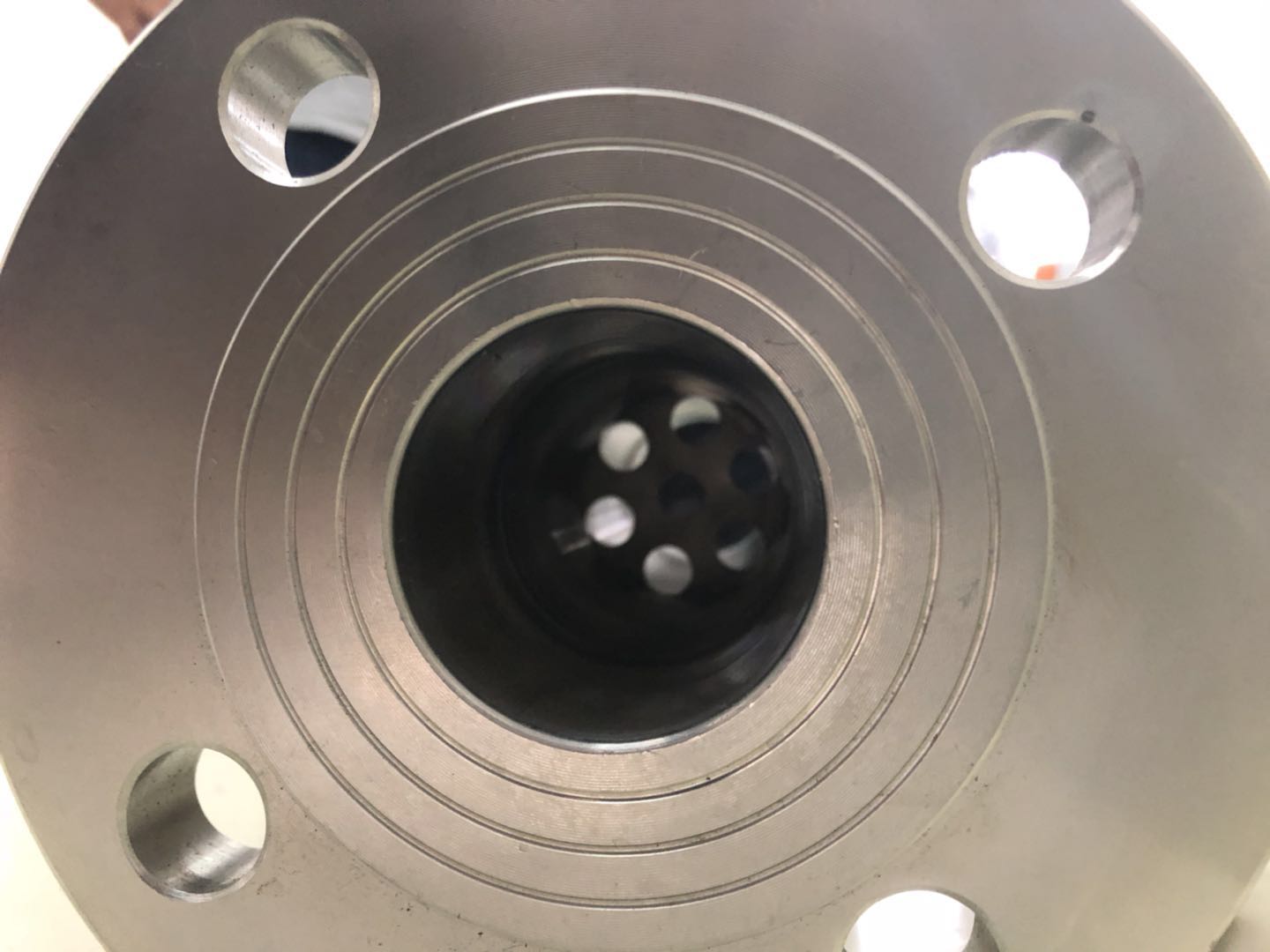

          由于其特殊的结构设计,使其具有特殊的性能,它可以进行气液两相 ,各种混合气体(如瓦斯、沼气、煤气等等)。管道式平衡流量计

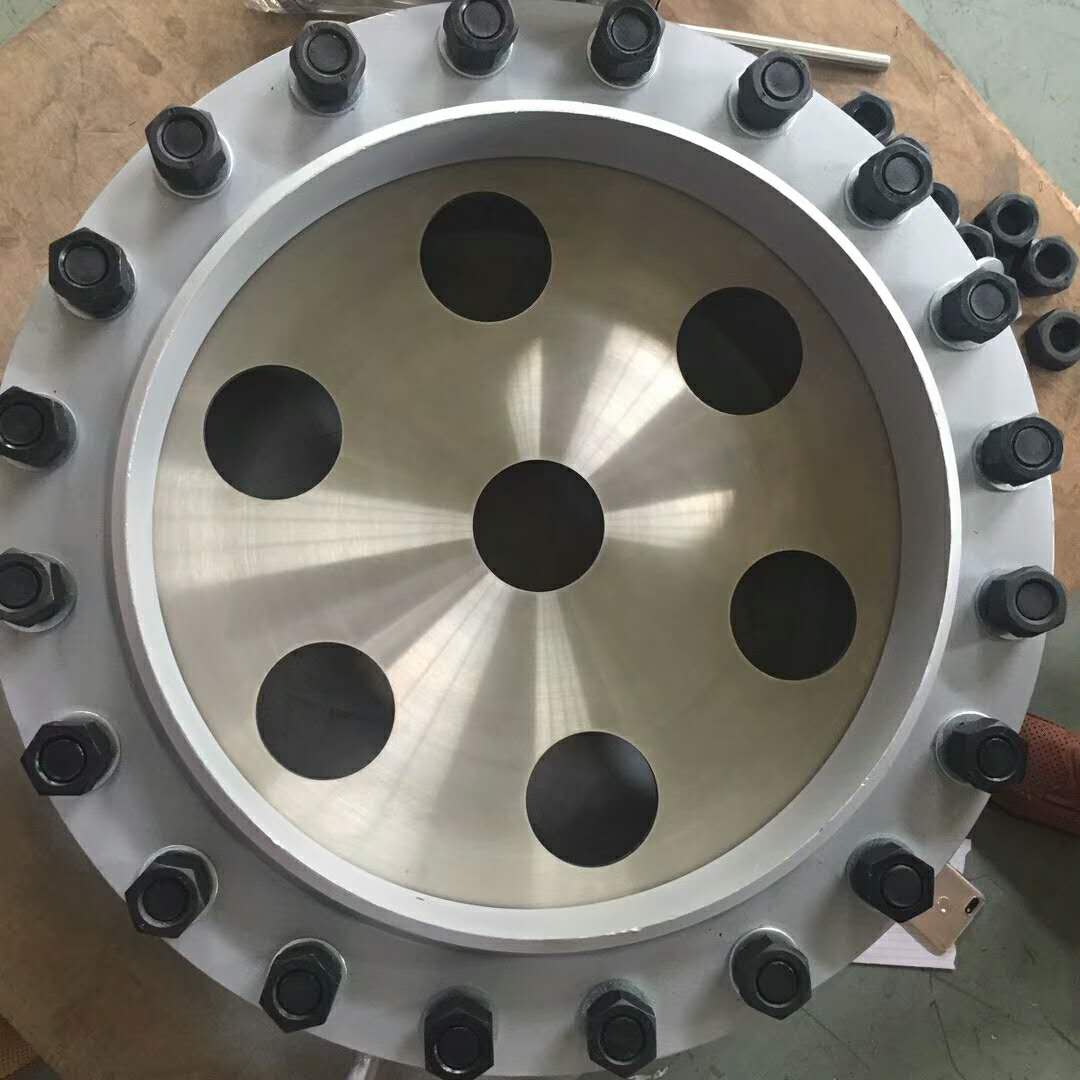

    大口径多孔孔板流量计
