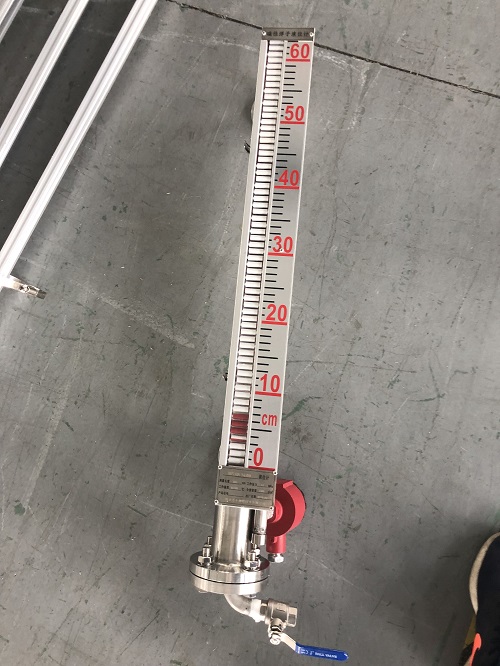

氨水磁翻板液位计
氨水用磁翻板液位计原理及优点：

氨水用磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

防腐型磁翻板液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。

一、氨水用磁翻板液位计技术参数：

测量范围：150～8000mm

工作压力：1.6MPa，2.5MPa；4.0MPa；6.3MPa

工作温度: -20～100℃；-20～200℃；0～400℃

精度:±10mm

介质密度: 0.5～2.0g/cm3

介质密度差: ≥150kg/m3(测量界位)

环境振动：频率≤25Hz 振幅≤0.5mm

跟随速度: ≤0.08m/s

介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,

可选用加热夹套型液位计

过程连接:侧装式安装法兰: DN20PN2.5；DN25PN4.0；DN25PN6.3

法兰标准:HG20592～20635-97其它法兰标准请用户注明。

材质：旁路管：1Cr18Ni9Ti;304;316L，304+PTFE

浮子：钛,304,316，304+PTFE

产品分类及选型

根据安装形式不同,磁性液位计可分为侧装式和顶装式两大类。根据工艺条件不同，磁性液位计的结构也不相同，其中侧装式可分为基本型、中温中压高温高压型、卫生型、低密度型、防腐型（PP防腐型、PTFE防腐型）、保温型（夹套加热型伴热型）、真空夹套型、平衡传动型、PP型、低温防霜型；顶装式可分为基本型、无护管型、防腐顶装型（PP防腐顶装型、PTFE防腐顶装型）、旁通顶装型、液化气专用顶装型

正常工作条件

（1）环境温度：-10℃~60℃

（2）相对湿度：＜90%

（3）大气压力：86~106kPa

（4）除大地磁场外，在仪表周围应无其它外磁场存在。

4. 产品基本参数

液位计本体：

公称压力：0.6、1.0、1.6、2.5、4.0、6.4、16MPa

介质温度：-100℃~+420℃

介质粘度：≤0.2Pa·s

介质密度：≥ 3

0.45g/cm

量程范围：300mm~15000mm（指上、下引液管法兰中心距）

主体材质：0Cr18Ni9、0OCr17Ni14Mo2、PVC、PP、PTFE，应符合相应产品标准。特殊需要的

另咨询。

配套变送器：

量程范围：300mm~15000mm

输出信号：4~20mA（如需要，可加HART协议）

防爆等级：隔爆型：ExdⅡCT4---T6 本安型：ExiaⅡCT6

防护等级：IP65

液位计选型注意事项

1、必须准确提供以下技术参数：

（1）测量范围（侧装式液位计为下下法兰中心距，顶装式液位计为设备高度）

（2）法兰标准及规格

（3）工作温度及工作压力

（4）介质名称及密度

（5）接液材质
　
