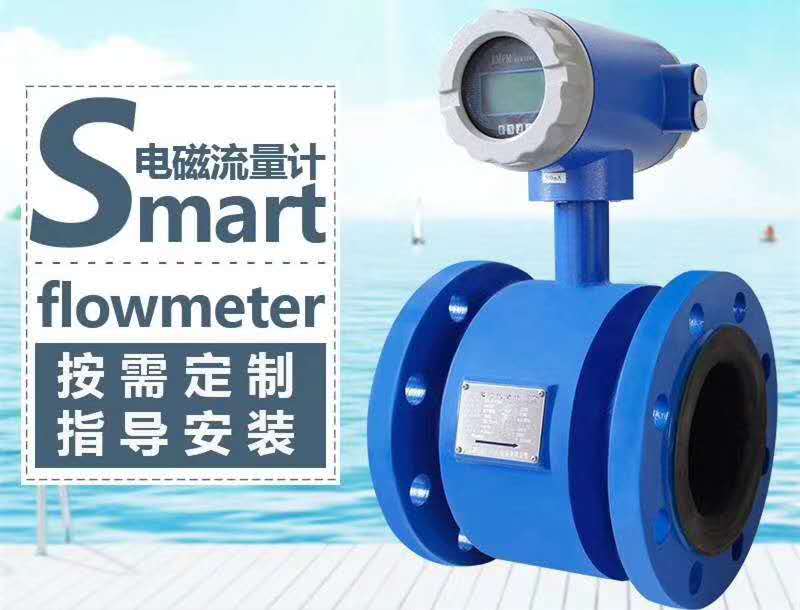

  • 污水流量计量表
  • 污水流量计量表(电磁流量计)概述:

    电磁流量计(污水流量计量表)是根据法拉第电磁感应定律进行流量测量的流量计。一体式电磁流量计的优点是压损小,可测流量范围大。*大流量与*小流量的比值一般为20:1以上,使用的工业管径范围宽,可测量DN10~DN2000范围内的管径,输出信号和被测流量成线性,*度高,可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。广泛应用于化工、冶金、轻纺、造纸、环保、食品、生活污水、工业污水、冷却水、自来水厂等工业部门以及市政管理、水利建设、河流疏浚、楼宇供水计量等领域的流量计计量。

    污水流量计量表(电磁流量计)产品特点:
    1、转换显示器采用16位高性能微处理器,2×16LCD显示,参数设定方便,编程可靠
    2、双向测量系统,内装三个积算器可分别显示:正向流量、反向流量及正、反向流量之差的总量
    3、转换显示器有多种输出:电流、脉冲、数字通讯、HART、485通讯协议
    4、适用大管径管道,DN300—1400mm
    5、传感器本体与电极有多种材料可选

    电磁流量计衬里选型表:

    衬里材料 主要性能 *高介质温度 适用范围
    一体型 分离型
    聚四氟乙烯(F4) 是化学性能很稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。   100℃
     (需特殊订货)
    1、浓酸、碱等强腐蚀性介质。
    2、卫生类介质。
    聚全氟乙丙烯(F46) 同F4,耐磨性、抗负压能力高于F4。 130℃以下
    聚氟合乙烯(Fs) 适用温度上限较聚四氟乙烯低,但成本也较低。 80℃
    聚氯丁橡胶 1、有极好的弹性,高度的扯断力,耐磨性能好。
    2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。
    60℃ 以下

    水、污水、弱磨损性的泥浆矿浆。
    聚氨酯橡胶 1、耐磨性能极强。 60℃以下 中性强磨损的矿浆、煤浆、泥浆
    2、耐腐蚀性能较差。

    电极选型表:
    电极材料 耐腐蚀及耐磨性能
    不锈钢0Crl8Nil2M02Ti 用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。
    哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。
    哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fc+、Cu+下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀
    能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc+、Cu+)时,则腐蚀大为降低。
    具有优良的耐腐蚀性和玻璃。除了氢氟酸、发烟硫酸、碱外,几乎能耐一化学介质(包括沸点的盐酸、硝酸和150℃以下的硫酸)的腐蚀。
    铂/钛合金 几乎能耐一切化学介质,但不适用于王水和铵盐。
    不锈钢涂覆碳化钨 用于无腐蚀性,强磨损性的介质。
    注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

    电磁流量计技术参数

    执行标准

     电磁流量计(JJG1033-2007)

    公称通经(mm)
    (特殊规格可定制)

     管道式四氟衬里:DN10-DN600

     管道式橡胶衬里:DN40-DN2000

    流动方向

     正,反,净流量

    量程比

     150:1

    重复性误差

     测量值的±0.1%

    精度等级

     0.5级,1.0级

    被测介质温度

     常规橡胶衬里:-20~+60℃

     高温橡胶衬里:-20~+90℃

     聚四氟乙烯衬里:-30~+120℃

     高温型四氟衬里:-20~+160℃

    额定工作压力
    (高压可定制)

     DN10~DN25≤4.0MPa

     DN32~DN150≤1.6MPa

     DN200~DN600≤1.0MPa

     DN700~DN2000≤0.6MPa

    流速范围

     0.1-15m/s

    电导率范围

     被测流体电导率≥5μs/cm

    信号输出

     4~20mA(负载电阻0~750Ω),脉冲/频率,控制电平

    通讯输出

     RS485,MODBUS协议,HART协议,Profibus-DP协议

    供电电源

     220VAC,允差15%或24VDC,纹波≤5%

    要求直管段长度

     上游≥5DN,下游≥2DN

    连接方式

     流量计与配管之间均采用法兰连接,法兰符合国际:GB/T9113.1-2000

    防爆等级

     Exd[ia]iaqIICT5

    防护等级

     IP65,特殊订制*高可达IP68

    环境温度

     -25~+60℃

    相对湿度

     5%~95%

    消耗总功率

     小于20W


    口径mm

    流量范围m3/h

    口径mm

    流量范围m3/h

    DN15

    0.06~6.36

    DN450

    57.23~5722.65

    DN20

    0.11~11.3

    DN500

    70.65~7065.00

    DN25

    0.18~17.66

    DN600

    101.74~10173.6

    DN40

    0.45~45.22

    DN700

    138.47~13847.4

    DN50

    0.71~70.65

    DN800

    180.86~18086.4

    DN65

    1.19~119.4

    DN900

    228.91~22890.6

    DN80

    1.81~180.86

    DN1000

    406.94~40694.4

    DN100

    2.83~282.60

    DN1200

    553.90~55389.6

    DN150

    6.36~635.85

    DN1600

    723.46~72345.6

    DN00

    11.3~1130.4

    DN1800

    915.62~91562.4

    DN250

    17.66~1766.25.

    DN2000

    1130.4~113040.00

    φ300

    25.43~2543.40

    DN2200

    1367.78~136778.4

    φ350

    34.62~3461.85

    DN2400

    1627.78~162777.6

    φ400

    45.22~4521.6

    DN2600

    1910.38~191037.6

    公司在产品出厂时,不包括选配附件。如果用户需要附件如:分体型*信号电缆、管道法兰、紧固件(螺栓、螺母)、密封垫片、接地环等,必须在订货中说明。

    用户订货前,需提供以下工艺参数来供我公司技术人员选型或做选型确认
    一体式污水电磁流量计价格,厂家,选型
    污水专用电磁流量计
    分体式电磁污水流量计



    5.产品选型表

    企标

    分隔线

    型号

    通径代码

    结构形式

    电极材料

    内衬材料

    额定压力(MPa

    供电电源

    输出

    温度

    接地环/接地电极

    仪表量程

    说明

    WF



    企标





    无定义



    090



    智能电磁流量计



    -XXX



    100表示DN100





    管道一体型

    Z



    管道分体型

    C



    插入一体型

    CF



    插入分体型



    L



    316L

    Pt



    Pt

    HB



    哈氏B

    Ta



    Ti



    HC



    哈氏C

    W



    其它



    L



    氯丁橡胶

    J



    聚胺指橡胶

    S



    F4

    Y



    F46

    P



    F.S



    4.0



    DN10-400

    1.6



    DN10-600

    1.0



    DN10-1000

    0.6



    DN10-2000

    0.25



    DN10-2200



    E1



    AC220V

    E2



    DC24V

    E3



    电池供电



    I1



    4-20mA

    I2



    0-3KHz

    I3



    RS-485

    I4



    HART



    T1



    常温≤80

    T2



    高温≥80



    A



    B



    有(若连接传感器的管道内涂有绝缘层或非金属管道时)



    XXX

    2000表示输出20mA对应的*流量为2000m3/h

    WF

    090

    -XXX

    Z

    L

    J

    4.0

    E1

    I1

    T1

    A

    XXX
