金属管浮子流量计
  • 金属管浮子流量计DN40

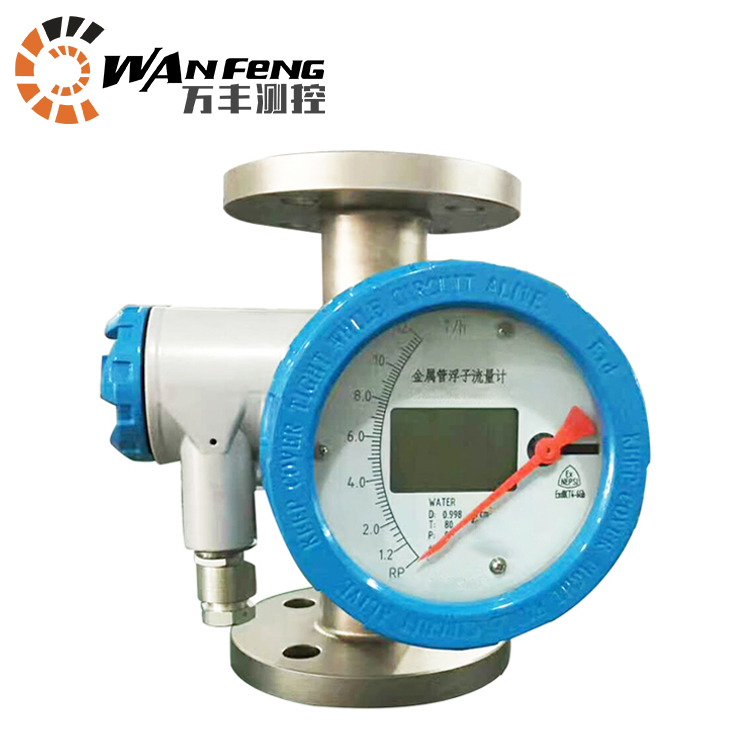

    • 指针显示金属管浮子流量计DN40(远传型,防腐型,液晶显示)的详细资料:

      WFLZ系列金属管转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点,具有耐高温、耐高压、LZ系列金属管转子流量计有普通型和防腐蚀型,以上两种类型均分为现场指示型)和电远传型)、普通型流量传感器、仪表材料为(1Cr18Ni9Ti)、防腐型为(1Cr18Ni9Ti)内衬PTFE。如果金属管转子流量计测量的介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。

      指针显示金属管浮子流量计DN40(远传型,防腐型,液晶显示)流量计特点:
      ●工作可靠,维护量少,使用寿命长
      ●1:10的较宽的量程比
      ●全金属结构,坚固稳定,适合高温、高压、强腐蚀性介质
      ●防爆设计结构适合易燃、易爆危险场合
      ●*磁耦合传感器保证信号传输稳定可靠
      ●适合低流速小流量的介质流量的测量
      ●可加装磁过滤器
      ●智能型可选现场瞬时和累积流量显示
      ●可选二线制、电池供电方式卡箍快装式金属管浮子流量计

      详细参数:

      仪表规格 现场显示型 远传显示型
      仪表型号 WFLZZ WFLZD
      信号输出 420mA
      供电电源 无或锂电池 +24VDC
      精度等级 1.5
      显示器 指针或液晶
      温压补偿
      通讯接口
      测量管材质 不锈钢,可选内衬PTFE
      防爆等级 可选ExibIICT4
      防护等级 IP65
      仪表通经 DN15DN150
      安装方式 法兰安装
      介质温度 < 250
      环境温度 -30℃~60

      金属管转子流量计主要技术参数:
      测量范围 水:2.5100000L/h
      空气:0.073000m³/h
      量程比 10:1DN100mm
      5:1 DN100mm
      精度等级 标准型1.5级,特殊订货可达1.0
      *大工作压力 DN15DN25DN40DN504.0MPa
      DN80DN100DN1501.6MPa

      介质温度
      普通型:-40℃~100
      高温型:-80℃~250
      内衬F46氟塑料:-40℃~+80℃,内衬PFTE-40℃~+120
      环境温度 指针式:-40℃~+65
      智能型:-25℃~+65
      连接方式 法兰连接、螺纹连接、卡箍连接
      电气接口 M20×1.5(特殊要求可做)
      防护等级 IP65
      防爆等级 本安:ExibIICT4(LB987S安全栅隔爆:ExdIIBT4
      介质粘度 DN155Mpa.s DN251505Mpa.s
      工作电源 3.6V锂电池1节,可使用一年
      +24VDC,纹波≤5%
      测量管材质 304不锈钢 316不锈钢,304316L不锈钢内衬PTFEF46
      浮子材质 304316(不锈钢);FTFEF46


      金属管浮子流量计DN40/50/65/80流量范围:



      通经(mm)

      流量范围 压力损失kPa
      水L/h* 空气M3/h* 空气
      常规型 防腐型 常规型,防腐型
      15 2.5~25 --- 0.07~0.7 6.5 7.1
      4.0~40 2.5~25 0.11~1.1 6.5 7.2
      6.3~63 4.0~40 0.18~1.8 6.6 7.3
      10~100 6.3~63 0.28~2.8 6.6 7.5
      16~160 10~100 0.40~4.0 6.8 8.0
      25~250 16~160 0.7~7.0 7.2 10.8
      40~400 25~250 1.0~10 8.6 10.0
      63~630 40~400 1.6~16.0 11.1 14.0
      25 100~1000 63~630 3~30 7.0 7.7
      160~1600 100~1000 4.5~45 8.0 8.8
      250~2500 160~1600 7~70 10.8 12.0
      400~4000 250~2500 11~110 15.8 19.0
      40 500~5000 --- 12~120 10.8 9.8
      600~6000 ---- 16~160 12.6 16.5
      50 630~6300 400~4000 18~180 8.1 8.6
      1000~10000 630~6300 25~250 11.0 10.4
      1600~16000 1000~10000 40~400 17.0 15.5
      80 2500~25000 1600~16000 60~600 8.1 12.9
      4000~40000 2500~25000 80~800 9.5 18.5
      100 6300~63000 4000~40000 100~1000 15.0 19.2
      150

      20000~100000

      --- 600~3000 19.2

      20.3

      金属管浮子流量计设计及订货须知:

      1、请提供管道尺寸、壁厚、材质要求、精度要求;
      2、请提供液体或气体状况,如名称,zui大zui小常用温度,zui大zui小常用工作压力,zui大zui小常用流量,密度,粘度等;
      3、选择防腐型时,应注明被测腐蚀性介质和浓度百分比等;
      4、如有特殊要示,请与我公司销售部
      金属管浮子流量计dn40价格
      衬四氟金属管浮子流量计DN40
