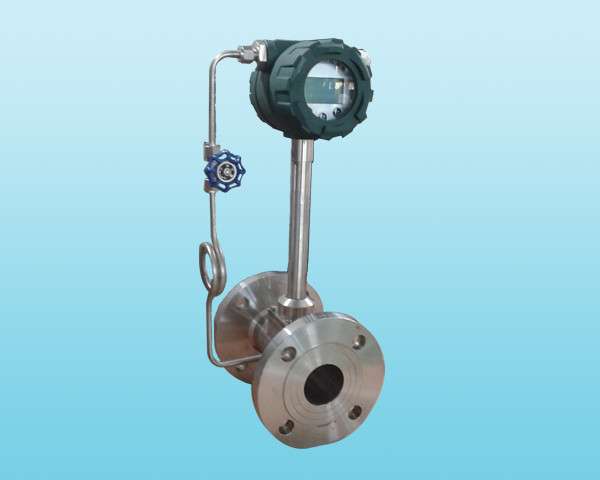

一、涡街流量计DN125(一体化温压补偿,卡装式/法兰连接)的概述
带温压补偿型一体式涡街流量计是根据卡门涡街理论。卡门涡街释放频率f和流速v成正比,因此通过测量卡门涡街释放频率就可以算出瞬时流量。
压电式涡街流量计:应力式涡街流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测,流体通过管道内三角柱时所产生的旋涡频率,从而测量出流体的流量。结构简单牢固,无运动磨损部件,使用寿命长,测量精度高,量程宽,阻力损失小。
电容式涡街流量计:电容式涡街流量传感器的探头是由一对差动电容组成。旋涡发生体产生的旋涡作用力交替作用在探头两侧,使探头内的差动电容发生差值变化,经放大器转换成流量电脉冲信号。独特的内部结构使探头具有良好的抗振性能和可测*小流量。探头电容极板的基体,采用进口陶瓷在一千多度的高温下成型,故抗高温性能好,核心部件的工艺、结构使可靠性更高。智能传感器具有气、液通用性,通频带自动跟踪,无须电位器或拨动开关调整频带和灵敏度,无零漂移,量程自由设定,真正实现了现场免调试。该电路对不同振动频率有抑制作用,增强抗振性能、有线性化功能。
**应用于石油、化工、冶金、机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单向流体的工艺计量和节能管理。
二、涡街流量计DN125(一体化温压补偿,卡装式/法兰连接)的产品特点
1、采用低功耗CPU中央处理器和液晶显示,功耗低。
2、安装简便,维护十分方便,检定周期长,一般为两年。
3、结构简单牢固,无可动部件,长期运行十分可靠。
4、量程范围宽:正常范围1∶10,量程比可达1∶15。
5、压力损失小,运行费用低,更具节能意义。
6、在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数。
7、可现场显示,也可远距离传输,还可与计算机控制系统联网。
8、检测探头不直接接触被测介质,性能更稳定。
9、温压补偿一体化设计、电流输出均为光电隔离型,具有良好的抗共模干扰抑制能力。
一体化温压补偿智能涡街流量计的技术参数
1、温度范围:压电式:-25℃~+350℃ 电容式:-40℃~+450℃
2、连接方式:DN15~DN300为法兰卡装式或法兰连接式,DN300~DN1000为插入式,DN1000以上可特
殊订货
3、流速范围:蒸汽:7m/s~70m/s 液体:0.7m/s~7m/s 气体:5 ~35m/s
4、压力规格:PN1.6MPa; PN2.5MPa; PN4.0MPa,更高压力规格可特殊定做
5、压力损失系数:Cd≤2.6
6、准 确 度:法兰卡装式、法兰连接式:0.5级、1.0级、1.5级 插入式:1.5级、2.5级
7、供电电压:传感器:DC12V或DC24V 变送器:DC24V
现场显示型:DC24V、DC12V或3.6V锂电池
8、输出信号:传感器:脉冲频率信号2~3000Hz 低电平≤1V 高电平≥6V
变送器:两线制4~20mA.DC电流信号
9、抗震性能:压电式≤0.2g 电容式≤2.0g
10、环境温度:传感器:-30℃~+65℃ 变送器:现场显示-10℃~+50℃
11、环境湿度:相对湿度5~85%RH
12、信号远传距离:≤500m
13、直管段长度:上游≥10D 下游≥5D
14、防爆等级: Exia IICT2-T5本安防爆
15、防护等级:普通型IP65 潜水型IP68
16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。
四、氮气用一体化温压补偿涡街流量计的产品选型
1、明确管道内径、测量介质名称、介质状态、工作压力、工作温度、工艺流量范围(*小、正常、*工况流量m3/h)非工况流量可根据用户提供参数定做。
2、根据上述参数查阅流量范围参考表,选择管径的大小,使用的*流量应不小于流量计额定*流量的50%。
