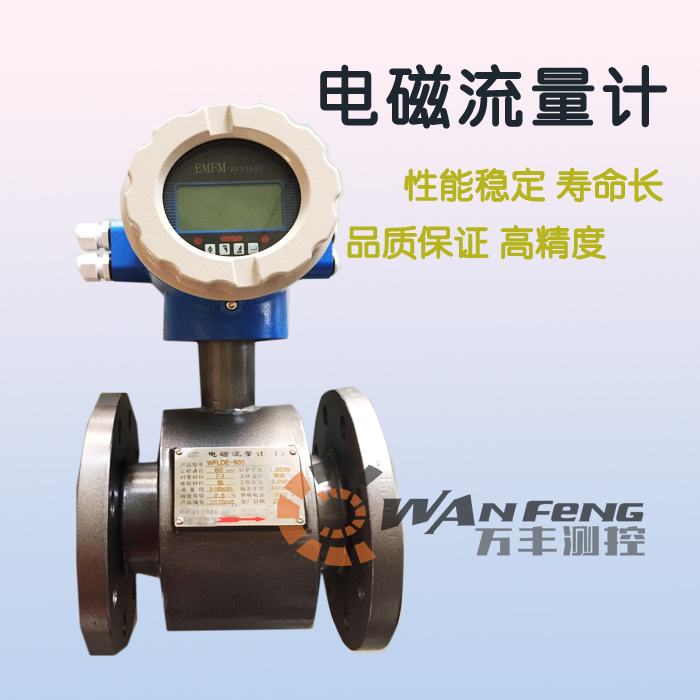

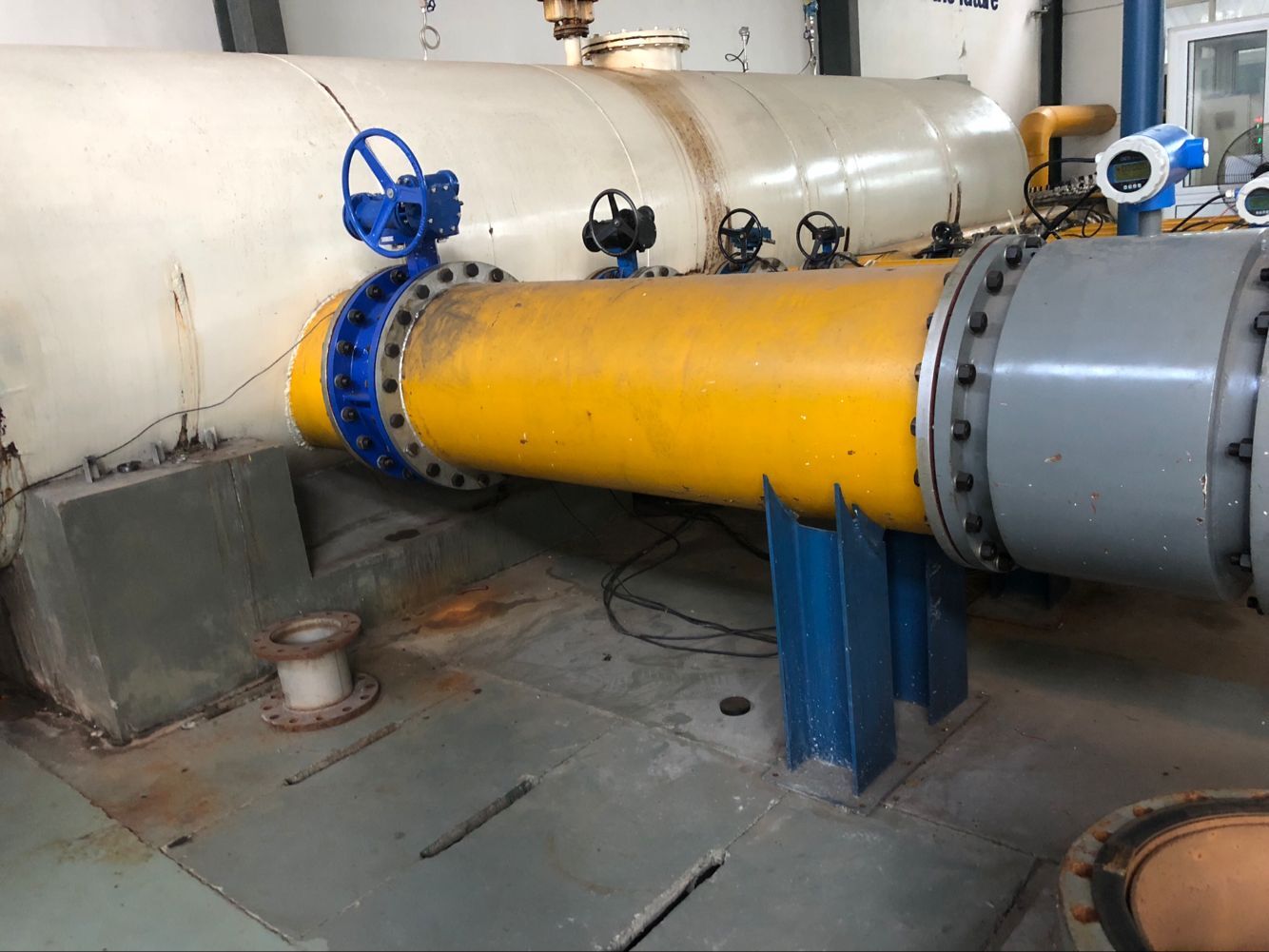

一、智能电磁流量计概述

智能电磁流量计系我公司基于法拉第电磁感应原理开发的新一代全智能型流量计，该电磁流量计可以测量导电液体的体积流量外，还可用于测量强酸强碱等腐蚀性液体和泥浆、矿浆、纸浆等均匀的液固两相液体的体积流量。**应用于石油、化工、冶金、轻纺、制药、食品饮料、造纸、电力、城市给排水及环保等领域
二、智能电磁流量计主要特点

 全智能化设计，抗干扰能力强，测量精度高? 采用高可靠的 EMI 开关电源，适应宽范围电源电压变化，抗 EMI 性能好

 采用美国进口微处理器，运算速度快，精度高，保证产品运行稳定可靠

 采用 SMD 高精密元器件、SMT 贴装技术和三层绝缘防护，提高了电路的可靠性

传感器内无可动部件，无主流部件，产品寿命长，无压力损失

仪表调试采取层级权限设计，用户可根据不同授权进行仪表现场调试和修改参数

 流量信号与平均流速成线性关系，不受流体的密度、粘度、温度、压力和电导率变化的影响

 高清晰度背光 LCD 显示，可同时显示瞬时流量、累计流量、流量百分比、流速等值

 流量计为双向测量系统，可对正向流量及方向流量自动识别，并进行累计记录

 仪表内部有三个总量积算器，可分别记录正向总量、反向总量和差值总量

 具备多种电流信号、脉冲信号和频率信号输出

 具备仪表故障自动诊断、自动报警的功

 具备 RS485、RS232、Hart 和 Modbus 等数字通讯信号输出（选配）

 掉电时间记录功能，自动记录仪表系统电源间断时间，补算漏计流量（选配）

小时总量记录功能，以小时为单位记录流量重量，适用于分时计量制（选配）

 红外手持操作器，远距离非接触操作转换器所有功能（选配

三、智能电磁流量计技术参数

公称口径 DN10-DN2200mm

公称压力

DN10-DN150 ≤1.6MPa

DN200-DN1000 ≤1.0MPa

DN1100-DN2200 ≤0.6MPa

10-42MPa(特殊订货)

精度等级 0.5 级，1.0 级

重 复 性 ±0.15%

介质电导率 电导率大于 0.5μs/cm

介质*高温度

聚全氟乙丙烯 (FEP 或 F46)<160℃<>

氯丁橡胶 (CR)<60℃<>

聚四氟乙烯衬里 (PTFE 或 F4)<180℃<>

聚氨酯橡胶 (PU)<40℃<>

供电电源 单相交流电 85-250V(45-63Hz)或直流电 20-36VDC 两种供电方式供选择

输出信号 4-20mA/0-10mA 电流输出、脉冲/频率输出、开关量信号输出（选配）；

通讯方式 RS485、RS232、MODBUS 协议、HART 协议（选配）防护等级 IP65、IP67,IP68

环境温度 -25℃～60℃

环境湿度 5%～95%

功 耗 小于 20W

四、电磁流量计供货内容及订货须知

1、供货内

1. 一体化电磁流量计

2. 分体型智能电磁流量计（含 5 米专用信号电缆）

3. 随机附件：产品说明书、产品合格证、出厂检定证书

4. 选配附件：分体型专用信号电缆、管道法兰、紧固件（螺栓、螺母）、密封垫片、接地环

2、订货须知

司在产品出厂时，不包括选配附件。如果用户需要附件如：分体型**信号电缆、管道法兰、紧固件栓、螺母）、密封垫片、接地环等，必须在订货中说明。

用户订货前，需提供以下工艺参数来供我公司技术人员选型或做选型确认：

1. 介质名称、成分、状态

2. 介质腐蚀性（PH 值）、磨损性

3. 介质电导率或导电性

4. 工作状态介质*高温度、常用温度、*低温度

5. 工作状态*高压力、常用压力、*低压力

6. *小流量、常用流量、*高流量

7. 管道材质等其它相关参

五、电磁流量计选型及订货

1、详细了解流量计测量介质及相关工艺参数

1 流体名称、成分、电导率 确定是否能用电磁流量计 测量

2 流体*高温度、*低温度、腐蚀性、磨损

性、是否有负压

确定是否能用电磁流量计、选择何种内衬、电

极材料

3 管道内外径(mm)、常用流量、正常流量、

*小流量 确定选择何种口径的电磁流量计

4 *高操作压力和*低操作压力 确定流量计的压力等级 5 安装要求及环境 确定选择一体型还是分体 结构，分体电缆长度

6 安装环境 确定流量计的防护等级

在电磁流量计的选型时，要注意以下几点：

 实际*高工作压力必须小于电磁流量计的额定工作压力

*低工作温度和*高工作温度必须符合流量计规定的温度要求

从经济性考虑，可以选择适当流速所对应的口径的电磁流量计，相对减少投资

根据测量目的、功能来合理选择相应的精度等级

根据介质的腐蚀性来选择电磁流量计的电极材料

根据介质的腐蚀性、磨损性、和温度来选择流量计的内衬材料 根据安装场合的要求及环境，来合理选择使用一体型电磁流量计还是分体型电磁流量计

2、传感器口径的选择

根据流量计的*大流量、*小流量与口径的关系图以及流量计内径、流速、流量关系图来合理、经济地选择电量计的口径。

 选择传感器的口径与连接的工艺管道口径相同

这种选择，安装方便，不需要异径管。但它的前提是用户实际使用流速应在 0.5m/s -10m/s 范围内。（见流口径、流速与流量关系曲线图）

 选择传感器的口径与连接的工艺管道口径不相同

这种选择适用以下两种情况：

A. 管道内的流速偏低，工艺流量又较稳定，为满足仪表对流速范围的要求，在仪表部分局部提高流速，传感器口径小于工艺管道口径，在传感器的前后加装异径管。

B. 从价格上考虑，对于大口径电磁流量计，口径越大，价格越高。对管道内流速偏低，工艺参数稳定的情可选用口径较小的传感器，这不仅可使仪表运行在较好的工作状态下，同时可以降低仪表的投资费用
