  • 白酒流量计

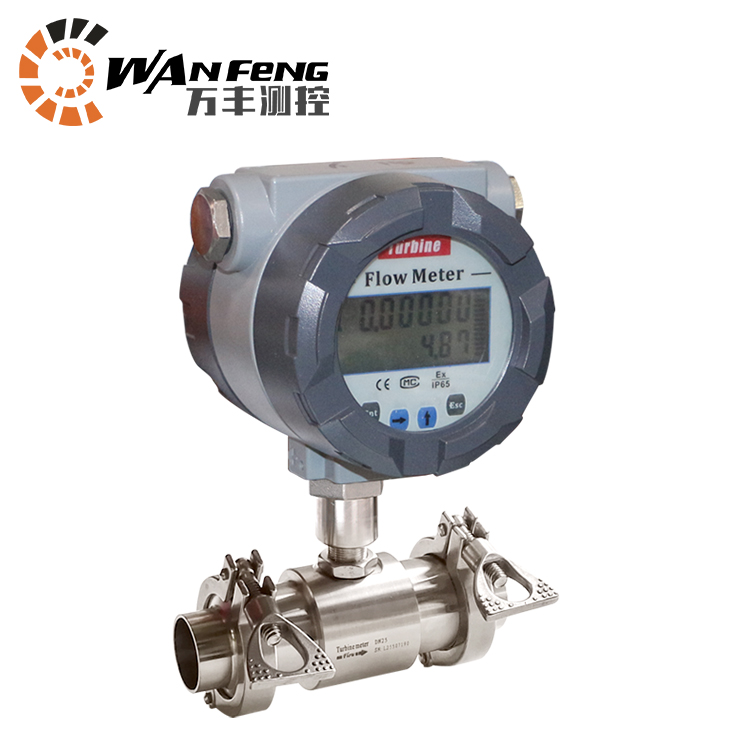

  • 白酒流量计(304快装式50.5mm卡盘连接)产品概述

      WFLWGY系列液体涡轮流量计具有结构简单、轻巧、精度高、重复性好、反应灵敏,安装维护使用方便等特点,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m²/s的液体,对于运动粘度大于5×10-6m²/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。可测介质:纯化水,去离子水,甲醇,白酒,红酒,黄酒,乙醇(酒精),软化水,除盐水(脱盐水),二氯甲烷,NMP等纯净介质.

    白酒流量计(304快装式50.5mm卡盘连接)产品特点

    • 高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
    • 重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的*度, 在贸易结算中是优先选用的流量计;
    • 输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;
    • 可获得很高的频率信号(3~4kHz),信号分辨力强;
    • 范围度款,中大口径可达1:20,小口径为1:10;
    • 结构紧凑轻巧,安装维护方便,流通能力大;
    • 适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
    • 专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
    • 可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。
    液体涡轮流量计技术参数:

    执行标准

     涡轮流量传感器(JB/T9246-1999)

    仪表口径(mm)及连接方式

     4、6、10、15、20、25、32、40、50、65、80采用螺纹连接

    精度等级

     ±1%R、±0.5%R、±0.2%R(需特制)

    量程比

     1:10;1:15;1:20

    传感器材质

     304不锈钢、316(L)不锈钢,PE等

    使用条件

     介质温度:-20℃~+120℃  环境温度:-20℃~+60℃
    相对湿度:5%~90%       大气压力:86Kpa~106Kpa

    信号输出功能

     脉冲信号、4~20mA信号

    通讯输出功能

     RS485通讯、HART协议等

    工作电源

    •  外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
    •  内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。

    信号线接口

     基本型:豪斯曼接头或自带三芯线缆;防爆型:内螺纹M20*1.5

    防爆等级

     ExiaIICT4或ExdIIBT6

    防护等级

     IP65或更高(可订制)

    液体涡轮流量计测量范围及工作压力

    仪表口径

    (mm)

    正常流量范围

    (m³/h)

    扩展流量范围

    (m³/h)

    默认安装方式及耐压等级

    可选安装方式及默认耐压等级

      特制耐压等级

    (MPa)

    DN4

    0.04~0.25

    0.04~0.4

    螺纹安装、6.3Mpa

    法兰安装、2.5MPa

    12、16、25

    DN6

    0.1~0.6

    0.06~0.6

    螺纹安装、6.3Mpa

    法兰安装、2.5MPa

    12、16、25

    DN10

    0.2~1.2

    0.15~1.5

    螺纹安装、6.3Mpa

    法兰安装、2.5MPa

    12、16、25

    DN15

    0.6~6

    0.4~8

    螺纹安装、6.3Mpa

    法兰安装、2.5MPa

    4.0、6.3、12、16、25

    DN20

    0.8~8

    0.45~9

    螺纹安装、6.3Mpa

    法兰安装、2.5MPa

    4.0、6.3、12、16、25

    DN25

    1~10

    0.5~10

    螺纹安装、6.3Mpa

    法兰安装、2.5MPa

    4.0、6.3、12、16、25

    DN32

    1.5~15

    0.8~15

    螺纹安装、6.3Mpa

    法兰安装、2.5MPa

    4.0、6.3、12、16、25

    DN40

    2~20

    1~20

    螺纹安装、6.3Mpa

    法兰安装、2.5MPa

    4.0、6.3、12、16、25

    DN50

    4~40

    2~40

    法兰安装、2.5Mpa

    螺纹连接、6.3MPa

    4.0、6.3、12、16、25

    DN65

    7~70

    4~70

    法兰安装、1.6Mpa

    螺纹连接、6.3MPa

    4.0、6.3、12、16、25

    DN80

    10~100

    5~100

    法兰安装、1.6Mpa

    螺纹连接、6.3MPa

    4.0、6.3、12、16、25

    DN100

    20~200

    10~200

    法兰安装、1.6Mpa



    4.0、6.3、12、16、25

    DN125

    25~250

    13~250

    法兰安装、1.6Mpa



    2.5、4.0、6.3、12、16

    DN150

    30~300

    15~300

    法兰安装、1.6Mpa



    2.5、4.0、6.3、12、16

    DN200

    80~800

    40~800

    法兰安装、1.6Mpa



    2.5、4.0、6.3、12、16




    公称通径(mm)

    L(mm)

    G

    K(mm)

    D(mm)

    n(孔数)

    4

    225

    G1/2







    6

    225

    G1/2

    10

    345

    G1/2

    15

    75

    G1

    Φ65

    Φ14

    4

    20

    80

    G1

    Φ75

    Φ14

    4

    25

    100

    G5/4

    Φ85

    Φ14

    4

    32

    140

    G2

    Φ100

    Φ14

    4

    40

    140

    G2

    Φ110

    Φ18

    4

    50

    150

    G5/2

    Φ125

    Φ18

    4

    65

    170



    Φ145

    Φ18

    4

    80

    200

    Φ160

    Φ18

    8

    100

    220

    Φ180

    Φ18

    8

    125

    250

    Φ210

    Φ18

    8

    150

    300

    Φ240

    Φ22

    8

    200

    360

    Φ295

    Φ22

    12

    产品分类
    产品图片
    仪表型号 LWGY-N2 LWGY-A LWGY-E
    信号输出 脉冲 4-20mA 4-20mA/脉冲
    供电电源 +24VDC±15% +24VDC±15% 24VDC±15% 24VDC±15% 24VDC±15%
    精度等级 1.0~0.5级 1.0~0.5级   1.0~0.5级
    测量范围 标准量程 标准量程   标准量程或扩展量程
    显示器
    通讯接口 可选RS485
    通讯协议 Moubus HART
    仪表材质 不锈钢 不锈钢 不锈钢
    防爆等级 ExdIIBT6或ExiaIICT4 ExdIIBT6或ExiaIICT4
    防护等级 IP60 IP65 IP65
    整机功耗 < 1W < 1W < 1W
    仪表通经 DN4~DN250 DN4~DN250 DN4~DN250
    介质温度 -20℃~120℃ -20℃~120℃ -20℃~120℃
    环境温度 -30℃~60℃ -30℃~60℃ -30℃~60℃
    WFLWGY液体涡轮流量计选型表:
    型号
    代码
    说明
    WFLWGY

    液体涡轮流量计


    公称通径
    4
    4mm
    6
    6mm
    ----
    ----
    150
    150mm
    200
    200mm


    类型
    N
    传感器型:+12V或24V供电,输出三线制脉冲信号
    A
    变送器型:+24V供电,输出二线制4~20mA
    B
    智能型:锂电池供电,现场显示无信号输出
    C
    智能型:+24V供电,现场显示并输出二线制4~20mA
    C1
    智能型:+24V供电,现场显示并带有RS486通讯协议
    C2
    智能型:+24V供电,现场显示并带有HART通讯协议

    精度等级
    05
    0.5级
    10
    1.0级
    02
    0.2级(协商订货,生产周期较长)
    涡轮类型
    W
    扩展测量范围
    S
    标准测量范围
    材质
    S
    304不锈钢
    L
    316(L)不锈钢
    防爆
    N
    非防爆型
    E
    防爆型,ExdⅡBT6
    压力等级
    N
    常规(参照工作压力表)
    H(X)
    高压(参照工作压力表)

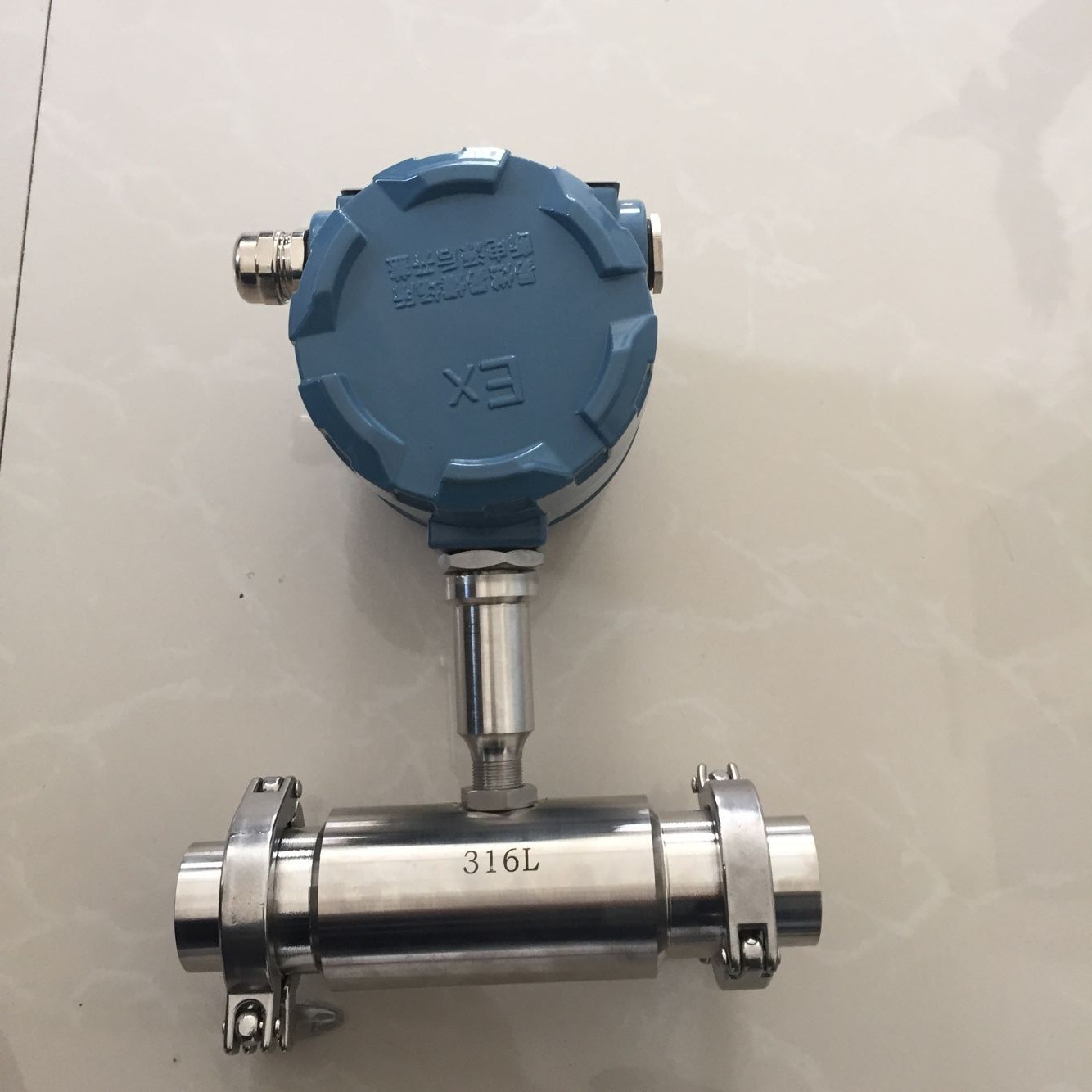

    316L卡盘连接涡轮流量计
