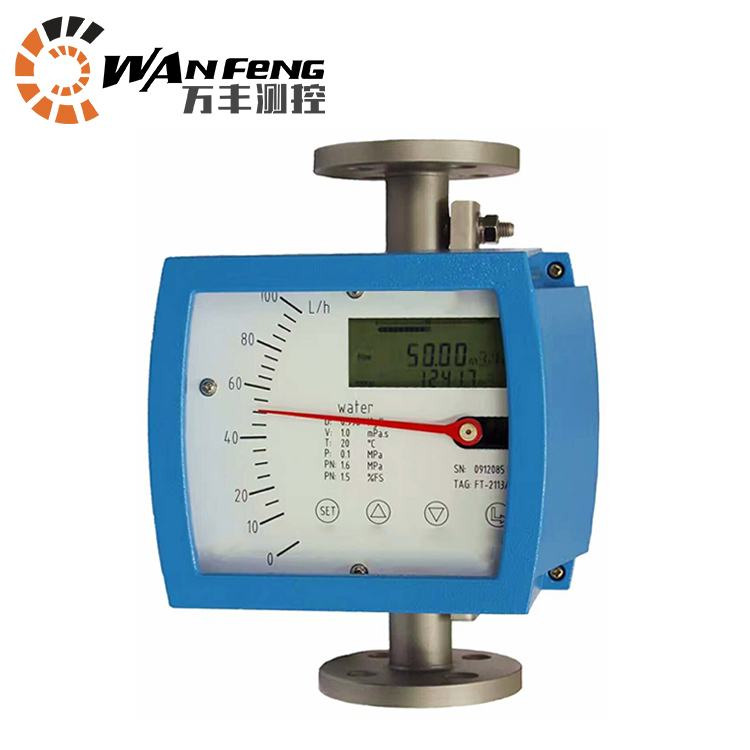

金属管浮子流量计
  • 气体转子流量计
  • 气体转子流量计(氮气氧气压缩空气氨气用)的详细资料:

    WFLZ系列金属管转子流量计具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点,具有耐高温、耐高压、LZ系列金属管转子流量计有普通型和防腐蚀型,以上两种类型均分为现场指示型)和电远传型)、普通型流量传感器、仪表材料为(1Cr18Ni9Ti)、防腐型为(1Cr18Ni9Ti)内衬PTFE。如果金属管转子流量计测量的介质中含有铁磁性颗粒,就应在流量计入口处安装磁过滤器。它的材质应于对应的流量计相同。

    气体转子流量计(氮气氧气压缩空气氨气用)流量计特点:
    ●工作可靠,维护量少,使用寿命长
    ●1:10的较宽的量程比
    ●全金属结构,坚固稳定,适合高温、高压、强腐蚀性介质
    ●防爆设计结构适合易燃、易爆危险场合
    ●*磁耦合传感器保证信号传输稳定可靠
    ●适合低流速小流量的介质流量的测量
    ●可加装磁过滤器
    ●智能型可选现场瞬时和累积流量显示
    ●可选二线制、电池供电方式卡箍快装式金属管浮子流量计

    详细参数:

    仪表规格 现场显示型 远传显示型
    仪表型号 WFLZZ WFLZD
    信号输出 420mA
    供电电源 无或锂电池 +24VDC
    精度等级 1.5
    显示器 指针或液晶
    温压补偿
    通讯接口
    测量管材质 不锈钢,可选内衬PTFE
    防爆等级 可选ExibIICT4
    防护等级 IP65
    仪表通经 DN15DN150
    安装方式 法兰安装
    介质温度 < 250
    环境温度 -30℃~60

    金属管转子流量计主要技术参数:
    测量范围 水:2.5100000L/h
    空气:0.073000m³/h
    量程比 10:1DN100mm
    5:1 DN100mm
    精度等级 标准型1.5级,特殊订货可达1.0
    *大工作压力 DN15DN25DN40DN504.0MPa
    DN80DN100DN1501.6MPa

    介质温度
    普通型:-40℃~100
    高温型:-80℃~250
    内衬F46氟塑料:-40℃~+80℃,内衬PFTE-40℃~+120
    环境温度 指针式:-40℃~+65
    智能型:-25℃~+65
    连接方式 法兰连接、螺纹连接、卡箍连接
    电气接口 M20×1.5(特殊要求可做)
    防护等级 IP65
    防爆等级 本安:ExibIICT4(LB987S安全栅隔爆:ExdIIBT4
    介质粘度 DN155Mpa.s DN251505Mpa.s
    工作电源 3.6V锂电池1节,可使用一年
    +24VDC,纹波≤5%
    测量管材质 304不锈钢 316不锈钢,304316L不锈钢内衬PTFEF46
    浮子材质 304316(不锈钢);FTFEF46


    金属管浮子流量计DN40/50/65/80流量范围:



    通经(mm)

    流量范围 压力损失kPa
    水L/h* 空气M3/h* 空气
    常规型 防腐型 常规型,防腐型
    15 2.5~25 --- 0.07~0.7 6.5 7.1
    4.0~40 2.5~25 0.11~1.1 6.5 7.2
    6.3~63 4.0~40 0.18~1.8 6.6 7.3
    10~100 6.3~63 0.28~2.8 6.6 7.5
    16~160 10~100 0.40~4.0 6.8 8.0
    25~250 16~160 0.7~7.0 7.2 10.8
    40~400 25~250 1.0~10 8.6 10.0
    63~630 40~400 1.6~16.0 11.1 14.0
    25 100~1000 63~630 3~30 7.0 7.7
    160~1600 100~1000 4.5~45 8.0 8.8
    250~2500 160~1600 7~70 10.8 12.0
    400~4000 250~2500 11~110 15.8 19.0
    40 500~5000 --- 12~120 10.8 9.8
    600~6000 ---- 16~160 12.6 16.5
    50 630~6300 400~4000 18~180 8.1 8.6
    1000~10000 630~6300 25~250 11.0 10.4
    1600~16000 1000~10000 40~400 17.0 15.5
    80 2500~25000 1600~16000 60~600 8.1 12.9
    4000~40000 2500~25000 80~800 9.5 18.5
    100 6300~63000 4000~40000 100~1000 15.0 19.2
    150

    20000~100000

    --- 600~3000 19.2

    20.3

    金属管浮子流量计设计及订货须知:

    1、请提供管道尺寸、壁厚、材质要求、精度要求;
    2、请提供液体或气体状况,如名称,zui大zui小常用温度,zui大zui小常用工作压力,zui大zui小常用流量,密度,粘度等;
    3、选择防腐型时,应注明被测腐蚀性介质和浓度百分比等;
    4、如有特殊要示,请与我公司销售部
    金属管浮子流量计DN25价格
    衬四氟金属管浮子流量DN25
