技术参数 | 标准S1型 | 标准M1型 | 标准L1型 | 高温S1H型 | 高温M1H型 |
适用管径 | DN15~DN100 | DN50~DN700 | DN300~DN6000 | DN15~DN100 | DN50~DN700 |
材 质 | ABS | 特殊高温材料 | |||
工作频率 | 1MHz | ||||
安装方法 | V (N、W)法 | V、Z法 | Z法 | V (N、W)法 | V、Z法 |
标 定 | 整机配对标定 | ||||
磁 性 | 有 | 无 | |||
适用温度 | 0℃~70℃ | 0℃~160℃ | |||
防护等级 | IP68(可浸水工作,水深≤3米) | ||||
外形尺寸 | 45×30×30 | 60×45×45 | 80×70×55 | 90×85×24 | 90×82×29 |
质量(克/对) | 75 | 250 | 650 | 94 | 150 |
介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 | ||||
介质浊度 | ≤20000ppm且气泡含量小 | ||||
适用管材 | 碳钢、不锈钢、铸铁、铜、PVC、等均匀质密的管道,不允许有衬里。 | ||||
管道衬材 | 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。 | ||||
信号电缆 |
SEYV75-2型专用屏蔽电缆,单根可加长到300米,布线时电缆应外加金属套管以增加抗 干扰性,并注意 电缆不要与高压电缆并行,尽量避开变频器等干扰源。 |
公称通径 DN(mm) |
额定压力 (MPa) |
π形管段 | 标准管段 | 法兰尺寸(mm) | |||||
L1 | L2 | D | D1 | D2 | f | N-Φ | 法兰厚度 | ||
15 | 2.5 | 320 | 95 | 65 | 46 | 2 | 14×4 | 14 | |
20 | 360 | 105 | 75 | 56 | 2 | 14×4 | 16 | ||
25 | 390 | 115 | 85 | 65 | 3 | 14×4 | 16 | ||
32 | 450 | 140 | 100 | 76 | 3 | 18×4 | 18 | ||
40 | 500 | 150 | 110 | 84 | 3 | 18×4 | 18 | ||
50 | 1.6 | 200 | 165 | 125 | 99 | 3 | 18×4 | 20 | |
65 | 200 | 185 | 145 | 118 | 3 | 18×4 | 20 | ||
80 | 225 | 200 | 160 | 132 | 3 | 18×8 | 20 | ||
100 | 250 | 220 | 180 | 156 | 3 | 18×8 | 22 | ||
125 | 250 | 250 | 210 | 184 | 3 | 18×8 | 22 | ||
150 | 300 | 285 | 240 | 211 | 3 | 22×8 | 24 | ||
200 | 350 | 340 | 295 | 266 | 3 | 22×12 | 24 | ||
250 | 450 | 405 | 355 | 319 | 3 | 26×12 | 26 | ||
300 | 500 | 460 | 410 | 370 | 4 | 26×12 | 28 | ||
350 | 550 | 520 | 470 | 429 | 4 | 26×12 | 30 | ||
400 | 600 | 580 | 525 | 480 | 4 | 26×16 | 32 | ||
450 | 700 | 640 | 585 | 548 | 4 | 30×20 | 34 | ||
500 | 1.0 | 800 | 670 | 620 | 585 | 4 | 25×20 | 32 | |
600 | 1000 | 780 | 725 | 685 | 5 | 30×20 | 36 | ||
700 | 0.6 | 1100 | 860 | 810 | 775 | 5 | 24×25 | 32 | |
800 | 1200 | 975 | 920 | 880 | 5 | 24×30 | 32 | ||
900 | 1300 | 1075 | 1020 | 980 | 5 | 24×30 | 34 | ||
1000 | 1400 | 1175 | 1120 | 1080 | 5 | 28×30 | 36 |
公称通径 DN(mm) |
额定压力 (MPa) |
活接式外形尺寸 | 材 质 | |||
L | H | D | C | |||
25 | 4.0 | 300 | 282 | 51 | 19 | 不锈钢 |
40 | 300 | 300 | 74 | 23 | ||
50 | 300 | 310 | 84 | 24 | ||
65 | 350 | 330 | 100 | 28 | ||
80 | 400 | 345 | 114 | 30 |
技术参数 | 卫生型管段式 | π型管段式 | 标准管段式 |
适用主机 | 一体式、分体式、经济型、流量模块 | 一体式、分体式、经济型、流量模块、水表 | |
适用管径 | DN25-DN80 | DN15-DN40 | DN50-DN1000 |
材 质 | 不锈钢 | 碳钢(不锈钢选购) | |
工作频率 | 1MHz | ||
连接方式 | 活接连接 | 法兰连接 | |
适用温度 | -40℃~160℃ | ||
标 定 | 整机在线标定 | ||
防护等级 | IP68(可潜水工作,水深≤3米) | ||
外形尺寸 | 见下表 | ||
公称压力 | 见下表 | ||
介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 | ||
介质浊度 | ≤20000ppm且气泡含量小 | ||
管道衬材 | 无 | ||
信号电缆 |
SEYV75-2型专用屏蔽电缆,单根可加长到300米,布线时电缆应外加金属套管以增加抗干扰性, 并注意电缆不要与高压电缆并行,尽量避开变频器等干扰源。 |
技术参数 | 标准插入B型(直插式) | 插入C型(斜插式,极不常用) | 加长插入B型(水泥管用) |
适用管径 | DN80mm以上 | ||
材 质 | 球阀与探杆:不锈钢316L;球阀底座:普通碳钢(不锈钢选配) | ||
工作频率 | 1MHz | ||
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢、水泥管等管道,允许有衬里 备注:1、碳钢、不锈钢可直接焊接(不锈钢管道必须采用不锈钢底座,用户订货时请注意)。 2、其它管采用管箍方可安装(管箍材质:碳钢,订货时请提供准确的管道外径或周长)。 |
||
安装方式 | Z法 | ||
适用温度 | -40℃~160℃ | ||
开孔尺寸 | Ф19mm(安装时使用厂家提供的专用开孔器,可实现带压不停产安装) | ||
压力等级 | 1.6MPa(安装时压力<0.8MPa) | ||
防护等级 | IP68(可浸水工作,水深≤3米) | ||
安装空间 | 井壁到管壁≥550mm | 井壁到管壁≥360mm | 井壁到管壁≥700mm |
长 度 | 186mm | 228mm | 330mm |
介质种类 | 水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 | ||
介质浊度 | ≤20000ppm且气泡含量小 | ||
信号电缆 |
SEYV75-2型专用屏蔽电缆,单根可加长到300米,布线时电缆应外加金属套管以增加抗干扰性, 并注意电缆不要与 高压电缆并行,尽量避开变频器等干扰源。 |

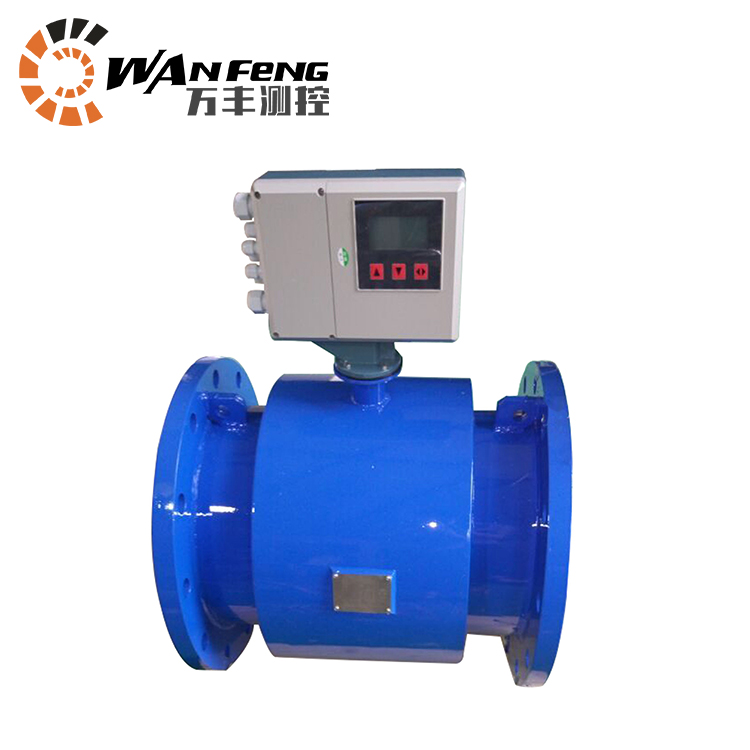

电磁热量表(电磁式冷热量表)原理
电磁式冷热量表适用测量封闭管道中导电液体的体积流量。测量原理是基于法拉第电磁感应定律:导电液体在磁场中作切割磁感应线运动时,导体中产生感应电势,其感应电势E 为:
式中:K- - - - - 仪表系数
B- - - - - 磁感应强度
V- - - - - 测量管道截面内的平均流速 D- - - - - 测量管道截面的内径
测量流量时,导电性液体以速度V 过流垂直于流动方向的磁场,导电性液体的流动感应出一个与平均流速成正比的电压,其感应电压信号通过二个或二个以上与液体直接接触的电极检出,并通过电缆送至转换器通过智能化处理,然后LCD 显示或转换成标准信号4~20mA 和0~5kHz 输出。
环境温度:–10~+60℃;
相对湿度:5%~90%;
供电电源:单相交流电 85~250V,45~63Hz;
额定工作压力:DN 15- DN1000 :≤ 1.6Mpa
耗散功率:小于20W(连接传感器配后)。
橡胶衬里:- 20~+80 ℃ / 聚四氟乙烯衬里:- 30~+150 ℃
内衬 材料 | 名称 | 符号 | 性能 | *高工作温度 | 适用 液体 | 适用口径 |
橡胶 | 氯丁橡胶 | CR | 耐磨性中等,耐一般低浓度的酸碱盐的腐蚀 | <80 ℃ | 自来水、工业用水、海水 | DN40~1000 |
氟塑料 | 聚四氟乙烯 |
F4 或 PTFE |
化学性能很稳定,耐沸的盐酸、硫酸、王水、浓碱的腐蚀 | <150 ℃ | 腐蚀性强的酸碱盐液体 | DN15~1500 |
仪表热量显示单位有:MJ/h、GJ/h、KW/h、MW/h四种可供选择
温度传感器技术参数:
1、传感器类型:PT1000;
2、安装方式:保护套管;
3、温度测量范围:-50℃ ~ 200℃;
4、导线长度:0.6m ~ 15m。
