压缩空气流量计DN50

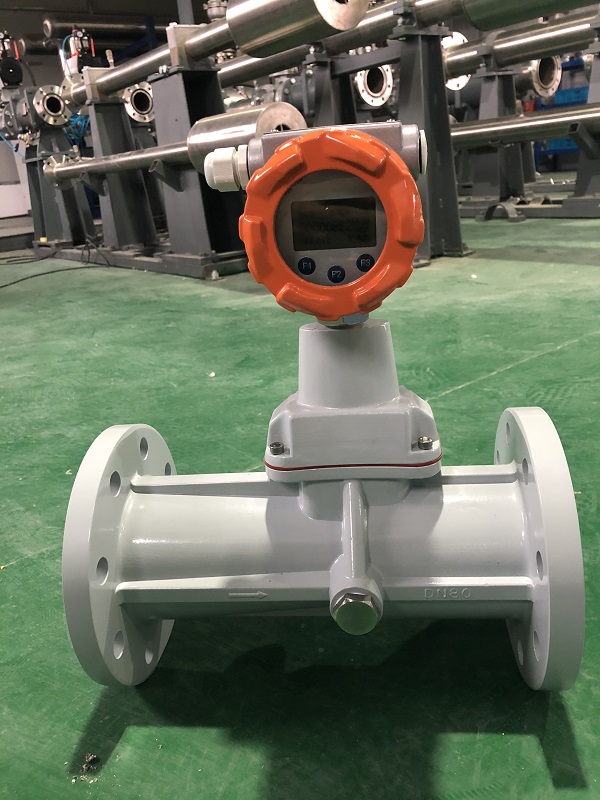

一、压缩空气流量计DN50mm概述
WFLUX旋进旋涡压缩空气流量计采用*微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,、它集压力温度检测与补偿运算于一体，具有计量精度高，流量范围宽，无可动部件，抗振与抗脉动流性能好，体积小，重量轻，使用方便等优点。旋进旋涡流量计是石油、化工、电力、冶金及城市燃气管网等行业用于气体计量的理想仪表。
二、压缩空气流量计DN50mm产品特点
    1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
    2．就地显示温度、压力、瞬时流量和累积总量。
    3．采用*信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有*的稳定性。
    4. 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可*性保存。
    5．整机功耗极低,能凭内部电池长期供电运行,是理想的无需外电源就地显示仪表。
    6．防盗功能可靠，具有密码保护,防止参数改动。

三、旋进旋涡流量计表主要技术参数
1.流量计规格、基本参数和性能指标

型号规格	公称通径DN(mm)	流量范围（m³/h）	仪表系数(m³)^-1	压力等级(MPa)	准确度(级)	注备
WFLUX-25	25	2.5～30	240000	1.6; 2.5; 4.0	1.5	PN≤1.6MPa为铝合金外壳； PN≤4.0MPa为铸钢或不锈钢外壳;PN>4.0MPa为特殊规格;请在订货时注明。
WFLUX-32	32	4.5～60	90000
WFLUX-50	50	10～150	24000
WFLUX-80	80	28～400	4800
WFLUX-100	100	50～800	2800
WFLUX-150	150	150～2250	680
WFLUX-200	200	360～3600	210

   注：1.表中所列的流量范围为产品出厂时检定的流量范围(常温、常压下介质为空气，ρ=1.205kg/m3）

         2.随着压力的增大，流量范围也随之扩大。
2. 标准状态条件:P=101.325kPa,T=293.15K
3. 使用条件:
   环境温度: -30～+60℃
   介质温度: -20～+80℃
   相对湿度: 5%～95%RH
   大气压力: 86kPa～106kPa
4. 电气性能指标
   工作电源: 外电源：+24VDC
                    内电源：3.6V锂电池
   整机功耗: 外电源＜1W
                     内电源＜0.3mW,锂电池可用二年以上。
   输出方式: 频率信号
                      4～20mA电流信号：对应流量0～Qmax,20mA对应流量可由用户自已设定。
                    RS485通讯：可传输温度、压力、瞬时流量和累积流量参数。
5. 防爆标志：ExdⅡBT4
6. 防护等级：IP65
四、产品选型
1. 用户订购本产品时要注意根据管道公称直径、流量范围、公称压力、介质*压力、介质温度范围、环境条件选择合适的规格,在危险场所使用的必须注明防爆等级要求。
2. 流量计一般为基本型,带工况脉冲输出和RS485通讯接口,若需其它附件输出功能,请在订货时注明。
3. 配套产品:可配套WF-XMJA-9000型流量积算仪通过RS485接口实现异地(距离≤100m)显示。
氮气流量表计结构，价格

一、压缩空气用温压补偿涡街流量计的概述
    带温压补偿型一体式涡街流量计是根据卡门涡街理论。卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可以算出瞬时流量。
  压电式涡街流量计：应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测，流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。结构简单牢固，无运动磨损部件，使用寿命长，测量精度高，量程宽，阻力损失小。
    电容式涡街流量计：电容式涡街流量传感器的探头是由一对差动电容组成。旋涡发生体产生的旋涡作用力交替作用在探头两侧，使探头内的差动电容发生差值变化，经放大器转换成流量电脉冲信号。独特的内部结构使探头具有良好的抗振性能和可测*小流量。探头电容极板的基体，采用进口陶瓷在一千多度的高温下成型，故抗高温性能好，核心部件的工艺、结构使可靠性更高。智能传感器具有气、液通用性，通频带自动跟踪，无须电位器或拨动开关调整频带和灵敏度，无零漂移，量程自由设定，真正实现了现场免调试。该电路对不同振动频率有抑制作用，增强抗振性能、有线性化功能。
    **应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单向流体的工艺计量和节能管理。
二、压缩空气温压补偿涡街流量计的产品特点
1、采用低功耗CPU中央处理器和液晶显示，功耗低。
2、安装简便，维护十分方便，检定周期长，一般为两年。
3、结构简单牢固，无可动部件，长期运行十分可靠。
4、量程范围宽:正常范围1∶10，量程比可达1∶15。
5、压力损失小，运行费用低，更具节能意义。
6、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数。
7、可现场显示，也可远距离传输，还可与计算机控制系统联网。
8、检测探头不直接接触被测介质，性能更稳定。
9、温压补偿一体化设计、电流输出均为光电隔离型，具有良好的抗共模干扰抑制能力。
三、一体式智能涡街流量计的技术参数
1、温度范围:压电式:-25℃～+350℃      电容式:-40℃～+450℃
2、连接方式:DN15～DN300为法兰卡装式或法兰连接式,DN300～DN1000为插入式,DN1000以上可特
  殊订货
3、流速范围:蒸汽:7m/s～70m/s     液体：0.7m/s～7m/s      气体：5 ～35m/s
4、压力规格:PN1.6MPa;   PN2.5MPa;   PN4.0MPa,更高压力规格可特殊定做
5、压力损失系数:Cd≤2.6
6、准确度:法兰卡装式、法兰连接式:0.5级、1.0级、1.5级插入式：1.5级、2.5级
7、供电电压:传感器:DC12V或DC24V      变送器:DC24V
       现场显示型：DC24V、DC12V或3.6V锂电池
8、输出信号:传感器:脉冲频率信号2～3000Hz     低电平≤1V    高电平≥6V
      变送器：两线制4～20mA.DC电流信号
9、抗震性能:压电式≤0.2g                       电容式≤2.0g
10、环境温度:传感器:-30℃～+65℃      变送器:现场显示-10℃～+50℃
11、环境湿度:相对湿度5～85%RH
12、信号远传距离:≤500m
13、直管段长度:上游≥10D                   下游≥5D
14、防爆等级: Exia IICT2-T5本安防爆
15、防护等级：普通型IP65        潜水型IP68
16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。
四、一体化温压补偿涡街流量计的产品选型
1、明确管道内径、测量介质名称、介质状态、工作压力、工作温度、工艺流量范围（*小、正常、*工况流量m³/h）非工况流量可根据用户提供参数定做。
2、根据上述参数查阅流量范围参考表，选择管径的大小，使用的*流量应不小于流量计额定*流量的50%。
法兰连接氮气流量表

　
