  • 气体涡轮流量计





  •

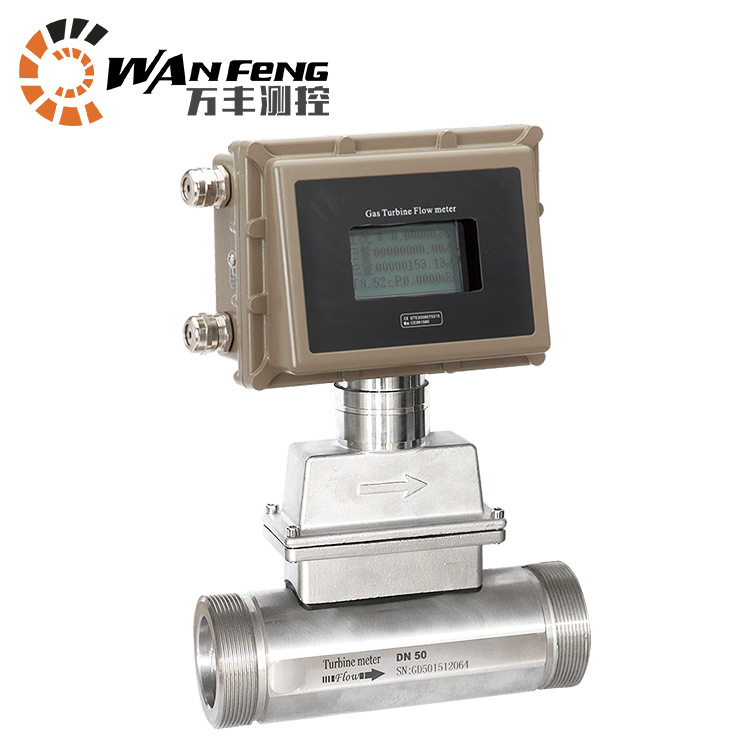

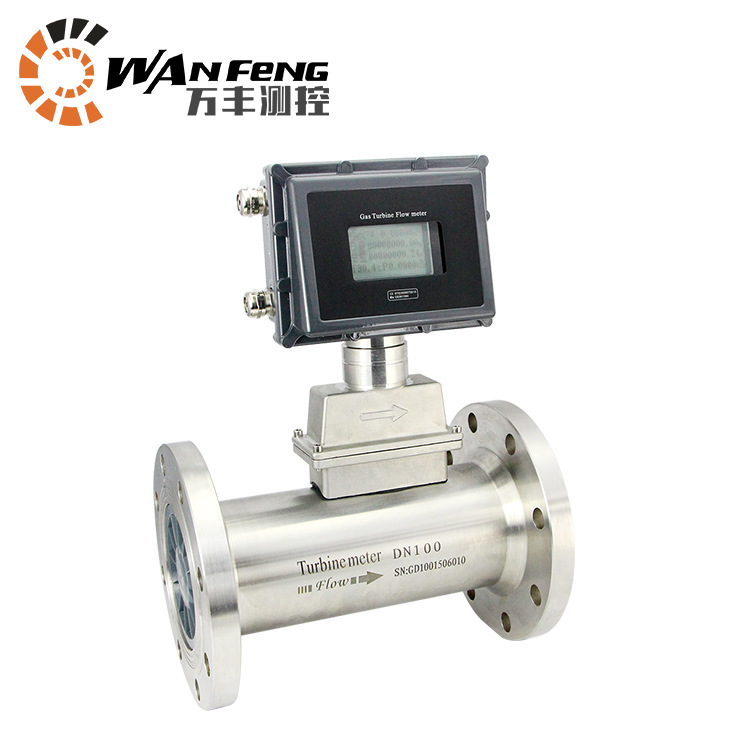

    LWQ系列气体涡轮流量计是吸取了国内外流量仪表**技术优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动低敏感性,**适用于天然气、煤制气、液化气、轻烃气体等气体的计量。

      该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部:通用要求》,GB38362.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全“i”》标准检验合格,防爆标志为ExdⅡBT6(隔爆型)、EiaⅡCT6(本安型)。适用于含有ⅡA、ⅡB、ⅡC类T1~T6温度组别爆炸性气体混合物的0(仅本安型)1、2区危险场所。

    产品特点

    采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长;

    采用新型微处理器与高性能的集成芯片,运算精度高、整机功能强大,性能优越;

    采用**的微功耗****,整机功耗低。既能用内电池长期供电运行,又可由外电源供电运行;

    按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算精度;

    采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择;

    流量计表头可180°旋转,安装使用简单方便;

    高*度,一般可达±1.5%R、±1.0%R;

    重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,在贸易结算中是优先选用的流量计;

    可检测被检测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下( Pn=101.325KPa,Tn=293.15K)的气体流量:可实时查询温度、压力、时间、日期等数据。

    技术参数


    执行标准

     封闭式管道中气体流量的测量—气体涡轮流量计(GB/T8940-2003)

    仪表口径(mm)及连接方式

     20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接
     25、40、50可采用螺纹连接

    精度等级

     ±1.5%R(±1%R需特制)*

    量程比

     1:10 ;1:20 ;1:30

    仪表材质

     表体:304不锈钢或铸铝
     叶轮:防腐ABS或优质铝合金
     转换器:铸铝

    使用条件

     介质温度:-20℃~+80℃
     环境温度:-30℃~+60℃
     相对湿度:5%~90%
     大气压力:86Kpa~106Kpa

    工作电源

     A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
     B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
     当电压低于2.0时出现欠压指示

    整机耗能

     外电源:< 1W
     内电源:平均功耗&le; 1W,可连续使用三年以上。

    信号输出功能

     脉冲信号、4-20mA电流信号、控制信号

    通讯输出功能

     RS485通讯

    实时记录功能⑤

     起停记录、日记录、定时间间隔记录

    信号接线口

     内螺纹M20&times;1.5或其他

    防爆等级

     ExdⅡBT6或ExiaⅡCT4

    防护等级

     IP65

    测量范围及工作压力

    公称通径
    (mm)

    型号

    标准量程
    (m&sup3;/h)

    扩展量程
    (m&sup3;/h)

    常规耐压等级
    (Mpa)

    特制高压等级
    (Mpa)

    安装方式

    DN20

    LWQ-20

    A

    2.2-25

    B

    4-40

    1.6

    2.5,4.0

    法兰

    DN25

    LWQ-25

    A

    2.2-25

    B

    4-40

    1.6

    2.5,4.0

    法兰(螺纹)

    DN32

    LWQ-32

    A

    5-50

    B

    6-60

    1.6

    2.5,4.0

    法兰

    DN40

    LWQ-40

    A

    5-50

    B

    6-60

    1.6

    2.5,4.0

    法兰(螺纹)

    DN50

    LWQ-50

    A1

    6-65

    B1

    5-70

    1.6

    2.5,4.0

    法兰

    LWQ-50

    A2

    10-100

    B2

    8-100

    DN65

    LWQ-65

    A

    15-200

    B

    10-200

    1.6

    2.5,4.0

    法兰

    DN80

    LWQ-80

    A1

    13-250

    B

    10-160

    1.6

    2.5,4.0

    法兰

    LWQ-80

    A2

    20-400

    法兰

    DN100

    LWQ-100

    A1

    20-400

    B

    13-250

    1.6

    2.5

    法兰

    LWQ-100

    A2

    32-650

    法兰

    DN125

    LWQ-125

    1

    25-700

    B

    20-800

    1.6

    2.5

    法兰

    DN150

    LWQ-150

    A1

    32-650

    B

    80-1600

    1.6

    2.5

    法兰

    LWQ-150

    A2

    50-1000

    法兰

    DN200

    LWQ-200

    A1

    80-1600

    B

    50-1000

    1.6

    ______

    法兰

    LWQ-200

    A2

    130-2500

    法兰

    DN250

    LWQ-250

    A1

    130-2500

    B

    80-1600

    1.6

    ______

    法兰

    LWQ-250

    A2

    200-4000

    法兰

    DN300

    LWQ-300

    1

    200-4000

    B1

    130-2500

    1.6

    ______

    法兰

    B2

    320-6500

    1.6
