双声道超声波水表

WF系列超声波水表采用了公司*新开发的特有的超声波传播相位与时差测量技术，具有精度高，耗电小、测量量程比宽、稳定可靠等显著特点。
在结构上采用了部件IP68化方案，即每一个部件都达到IP68防护等级，仪表腔体即使进水也能保证长期工作。
该系列水表解决了传统水表空转、小流量不计量、压损过大等问题。可**应用于城市供水管道、分户用水量总表、水资源取水监测、农田灌溉，同时亦适用于多种工业现场。

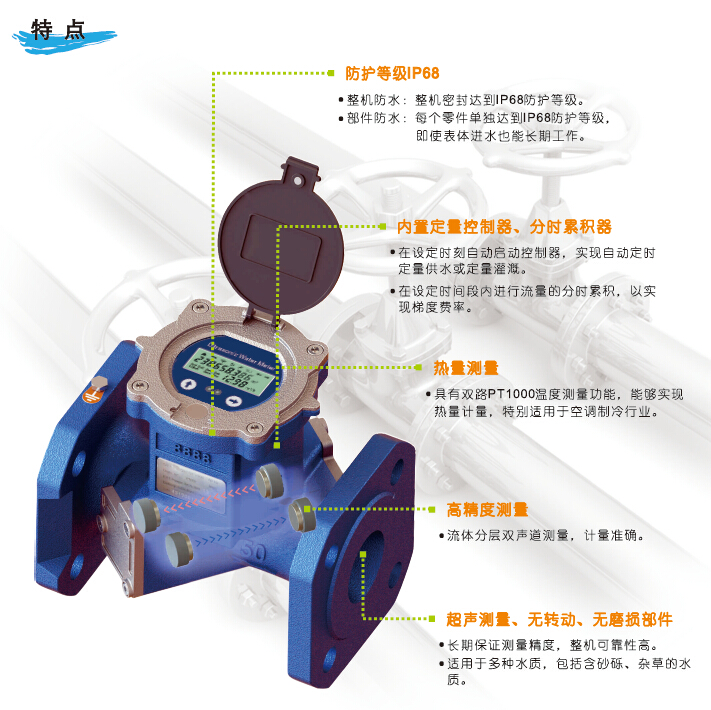

§ 1.2 特点

l  管道设计为流体分层双声道测量，计量准确
l  量程比宽，且低于0.01m/s始动流量
l  显示信息量大，同屏显示9位数字累积流量和显示4位数字瞬时流量
l  设计理念节能，如空管或长期流体静止状态下仪表将开启自动省电功能
l  全IP68防护等级设计，各部件完全密封保护，即使进水也能长期正常工作
l  设计在时间年、月、日上有累计记录和数据采集功能
l  具有多种通信接口方式：TTL电平的脉冲输出及USART接口，方便连接其他低功耗设备；标准RS485接口；红外线通讯接口；支持CJ-188通讯协议。
l  支持标准MODBUS、M-BUS、HART通讯协议，兼容海峰ASCⅡ码通讯协议
l  输出信号方式多样：可用两路隔离的脉冲信号输出，（其中脉冲当量和脉冲宽度可编程）；也可以两线制4-20mA输出
l  具有软件在线升级功能
l  具有双路PT1000温度测量功能，能够实现热量计量
l 内置定量控制器，能够实现手动或者设定时刻自动启动控制器，进而实现自动定时定量供水或定量灌溉
l  根据不同客户需求有多种单位制选择，包括立方米、美制加仑、立方英尺和公升
l  内置锂电池，6年以上电池寿命

§ 2.1 技术参数

项目	参数
测量范围	水、污水、海水（其他液体需定制），并且充满管道
测量介质温度	0.1-30℃
工作环境	温度：-10~45℃；湿度≤****（RH）
承受压力	1.6MPa/2.5MPa可选
上游流场敏感度等级	U3
下游流场敏感度等级	D0
气候和机械环境安全等级	C级
电磁兼容性等级	E2级
通信接口	RS485/USART/红外
输出信号	两路隔离OCT或TTL脉冲输出/一路4-20mA模拟输出
供电电源	内置锂电池(3.6V)/外置DC8-36V
防护等级	IP68
本地显示	双行显示包括9位累计量，4位瞬时流量，以及状态提示符及单位
数据存储	采用EEPROM/FLASH存储数据，自动记录前128月、前512日的累积流量
测流周期	测量状态：1次/秒（也可设定为2~4次/秒）；检定状态：4次/秒
功耗	＜2.7AH/年，一节电池可连续使用6年以上

　
