磁翻板液位计
  • 耐腐蚀液位计
  • 一、防腐浮球液位计(耐腐蚀液位计)仪表概述:

    耐腐蚀浮球液位计(液位变送器)主要由磁浮球、传感器、变送器三部分组成。浮球液位计采用304不锈钢、PVC、PTFE等材料作保护管和安装固定件;对于腐蚀性很强的介质,采用聚四氟乙烯烧结在接触介质金属保护管,浮球的表面,以确保液位仪表不被腐蚀。根据用户要求预设磁敏元件,浮球随液面上下运动改变磁敏元件的预设状态发出通断信号,实现对液面的监控。
    二、酸碱浮球液位计(耐腐蚀液位计,四氟防腐)测量原理:
    防腐浮球液位计(液位变送器)当磁浮球随液面的变化,沿导管而上下浮动时,浮球内的磁钢吸合传感器内相应位置上的干簧管使传感器的总电阻值发生变化,再由变送器将变化后的电阻信号转换成4-20mA的电信号输出,并通过数显控制仪或光柱数显仪对液位进行远距离测量,并可在显示仪上设定上、下限报警,实现对液位的远程数字控制。也可以由其它调节器构成液位恒值调节电脑控制系统,实现对液位的PID连续远程控制。
    三、适用场合:
    适用于低温到高温、真空到高压等各种环境,还是石油、化工等工业部门的理想液位测量产品。该仪表还配置变送器,就可实现液位的远距离指示、检测与控制。
    四、顶装式浮球液位计性能特点
    1、塑料材质PP、PVDF,可适用于强酸碱场所;
    2、金属材质有 SUS304/316L,可适用于高温200℃,高压64kg/cm2场所; 3、金属浮球有ψ45、ψ52、ψ75等规格;
    4、塑料则有ψ48、ψ55。比重从0.5 ~0.8g/cm3。
    5、输出二线制4 ~ 20mA或电阻三线式,供应电压为5 ~ 30VDC。
    6、接线盒:不锈钢、铝合金、PC、PP
    7、接续方式有牙口型PT、PF、NPT、BSP,法兰型JIS、DIN、ANSI等规格任意选择。
    8、出线或接线盒防护等级为IP-65。
    9、特殊规格亦可配合客户需求订制。
    五、顶装式浮球液位计技术指标:
    1、变送器总长:≤6000mm(任选);
    测量范围:L ≤5500mm;
    安装高度:H ≤5700mm;H – L ≤200mm;
    2、变送器准确度±1.5 %(测量高度H >1000mm)±1.5 %(测量高度500mm ≤H ≤1000mm);
    3、输出信号:4~20mA两线制;
    4、输出负载:90~1KΩ,0~500Ω;
    5、接线盒外壳防护:I P65;
    6、测量介质温度:- 20 ~ 130℃;
    7、测量介质压力:≤0.6 Mpa;
    8、测量介质条件:粘度≤0.07PaS。 密度≥0.8g /cm3;
    9、浮球:标准供货¢150(导杆为¢25);
    特殊供货¢56(导杆为¢12); ¢29(导杆为¢7.5)。
    10、工作电压: D.C 24V,5A。 。




    耐腐蚀防腐型型液位计

    防腐型雷达液位计简介

          WF系列智能雷达液位计是*的雷达式物位测量仪表,测量距离*大30米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4-20mA模拟信号。

    防腐雷达液位计(耐腐蚀,四氟防腐)防腐型雷达液位计应用

        ◆ 采用*的非接触式测量
        ◆ 采用极其稳定的材料制造
        ◆ 测量液体、固体介质的物位
        ◆ 可以测量所有介电常数>1.8的介质
        ◆ 测量范围0…20m(可以扩展到30米)
        ◆ 采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输
        ◆ 4-20mA输出或数字型信号输出
        ◆ 分辨率1mm
        ◆ 不受噪音、蒸汽、粉尘、真空等工况影响
        ◆ 不受介质密度、粘稠度和温度的变化的影响
        ◆ 过程压力可达4MPa
    ◆ 过程温度可达250℃

        耐腐蚀耐酸碱雷达液位计原理
          由电子单元产生微波脉冲,经传感器发射并接收。雷达脉冲波以光速运行,运
        行时间可以通过电子部件被转换成物位信号。这是一种可以确保极短时间内稳定和
        *测量的特殊的时间延伸方法。
          即使在工况较复杂的情况下,存在虚假回波,用*新的微处理技术和调试软件
    也可以准确的识别出物位的回波。


    输入
    传感器接收反射的微波脉冲并将其传给电子线路,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成,精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比:
        D=C×T/2    (其中C为光速)
    因空罐的距离E已知,则物位L为:
        L=E-D

    输出

    通过输入空罐高度E (=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4…20mA输出。





    导波雷达液位计原理

    WF系列导波雷达物位计是基于时间行程原理的电磁波测距系统。仪表探头发出的1GHz的微功率电磁波信号沿着探测组件(探杆或探测缆绳)以光速进行传播。当电磁波接触到被测物质表面时,由于介电常数发生突变,电磁波被反射回来。反射回来的电磁波沿着探测组件传播,并返回到仪表探头。电磁波的发射与接收的时间间隔与仪表探头到被测介质的距离成正比,由此能够计算出仪表探头到被测介质表面的距离。

    导波雷达液位计优点和优势

    相对于超声波原理仪表而言,导波雷达物位计不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响,测量结果稳定可靠。
    相对于非接触方式雷达物位计而言,导波雷达物位计电磁波信号沿着探测组件(探杆或探测缆绳)进行传播,所以受到测量环境中水蒸气和粉尘等因素的影响较小。沿着探测组件进行传播的微波信号对于波动的界面仍然具有同样的反射性能,所以几乎不受物料波动影响。接触性测量方式使得信号反射能力更强,可以测量介电常数更低的介质。接触测量方式使得信号反射更可靠,从而不会出现失波现象。
    相对于电容式物位计而言,无需空罐满罐标定,直接使用,现场操作简便。测量结果不受介电常数变化影响。当被测介质是成分不清楚或者是成分比例随时改变的混合物时,也能够进行可靠测量。
    相对于磁翻板、磁致伸缩、重锤、钢带或浮球等液位计而言,导波雷达物位计不依赖机械运动进行测量,没有活动部件,可靠性高,寿命长。

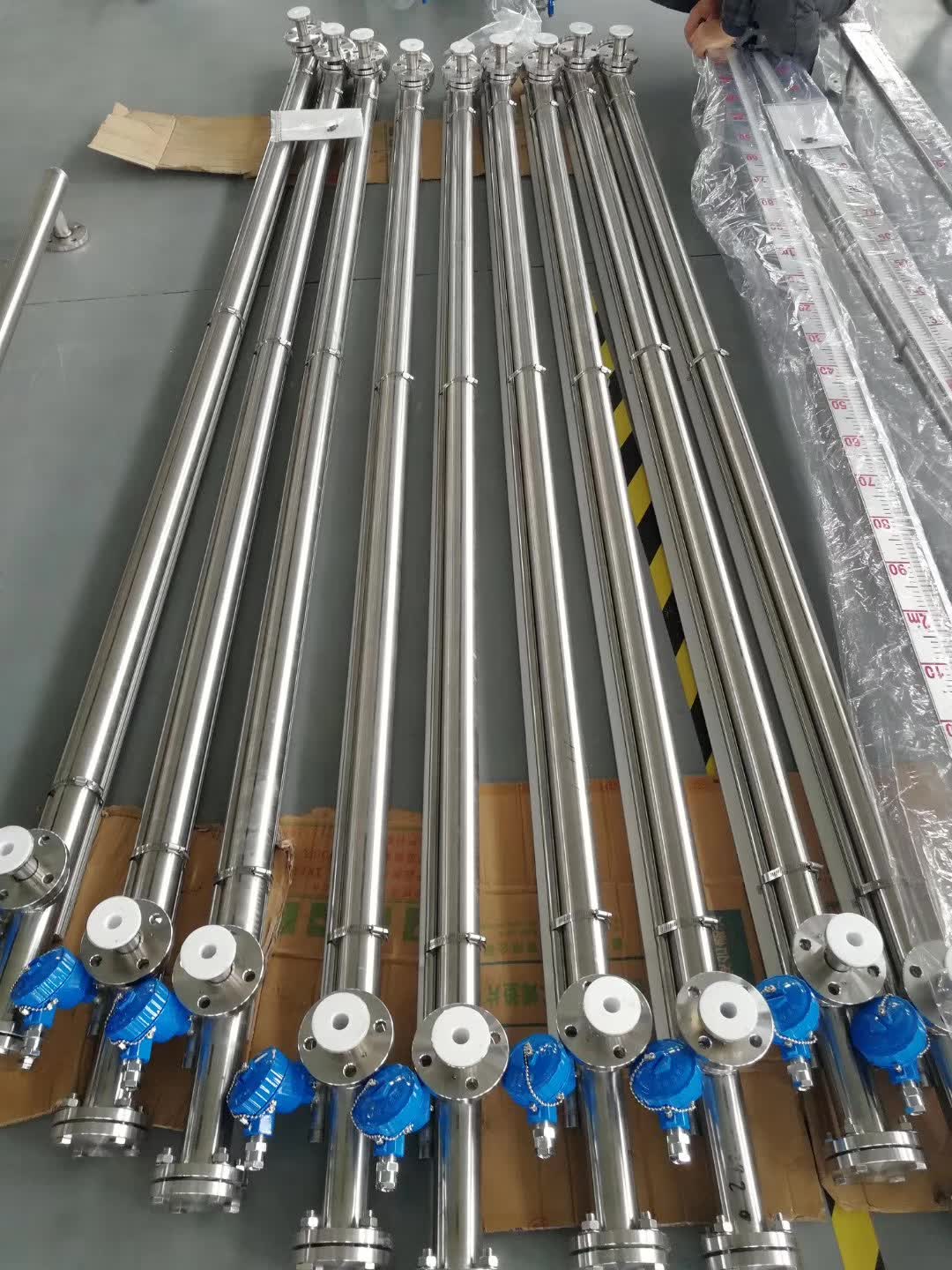

    • 耐腐蚀衬四氟磁翻板液位计,酸碱用
    • 耐腐蚀304衬四氟磁翻板液位计概述:
      衬四氟远传磁翻板液位计适合各种具有腐蚀性酸碱液体介质的液位测量,管体采用不锈钢,内衬四氟管(PTFE)。
      防腐型磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
      防腐型磁翻板液位计适合容器内液体的液位、界位的测量,除现场指示,还可配干簧管远传变送器、报警(控制)开关,指示功能齐全。指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。测量范围大,不受储槽高度限制,指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。结构简单,安装方便,维护费用低。


      耐腐蚀衬四氟远传磁翻板液位计技术参数:
      测量范围:300~8000mm
      工作压力:2.5MPa;4.0MPa;6.3MPa
      工作温度: -20~100℃;-20~200℃;0~400℃
      *度:±10mm
      介质密度: 0.5~2.0g/cm3
      介质密度差: ≥150kg/m3(测量界位)
      环境振动:频率≤25Hz  振幅≤0.5mm
      跟随速度: ≤0.08m/s
      介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计
      过程连接:侧装式安装法兰: DN20PN2.5;DN25PN4.0;DN25PN6.3
               法兰标准:HG20592~20635-97其它法兰标准请用户注明
