磁翻板液位计
  • 消防水箱液位计
    •
    • 消防水箱用磁翻板液位计,上下限报警,带远传
      致力于为客户提供满意的过程控制解决方案,选型,报价,订购,安装调试等服务。

      报价须知:测量距离(法兰中心距),法兰尺寸,顶装或侧装,测量介质,温度,压力等工况。

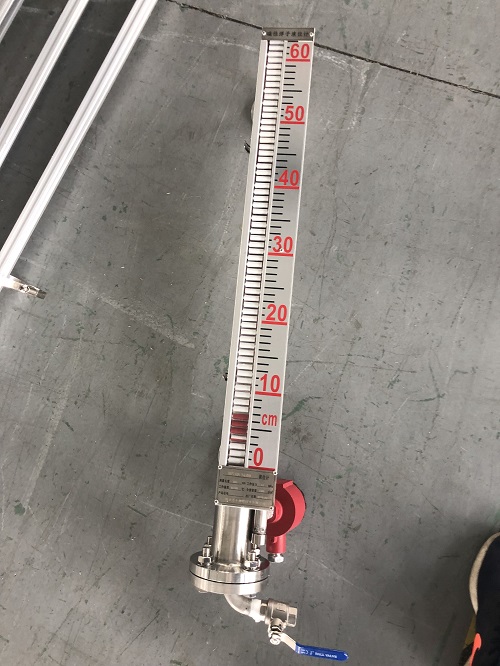

      一、磁翻板液位计(消防水箱液位计)详细资料:
      WFUHZ磁性翻柱液位计(又称磁翻板液位计、磁性浮子液位计,磁性液位计)是根据磁性原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置;其中侧装式磁翻柱液位计是*基本的一种产品,其余的各种产品都是在其基础上的延伸;在检测液位的同时我们赋予它们更多的实用功能。

      二、磁翻板液位计(消防水箱液位计)工作原理
        在您选用此产品前我们先将磁性翻柱液位计的工作原理作一简单的介绍。磁翻柱液位计又称磁性浮子液位计或磁翻板液位计,它通过气相和液相连接法兰与容器相连接。UHZ/C系列磁翻柱液位计根据浮力和磁耦合原理,测量筒内磁性浮子随被测液面的升高(降低)驱动测量筒外部显示器上的双色翻柱旋转180℃显示红色(反向旋转180℃显示白色)实现了测量和显示被测液面位置的目的。具体解释就是:系列磁翻柱液位计它有一容纳浮球的腔体我们称其为主体管或外壳,它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。每个磁翻柱双色轴向对称结构,两个磁翻柱间的间距为10mm或20mm,分别以白色和红色来指示气相部分和液相部分,也可选择下部白色表示液体部分上部红色表示气体部分。红色与白色交接处就是液相与气相的分界处。该液位计也能用于两种不同密度介质的界面测量。
      WFUHZ系列磁翻柱液位计控制型是在磁翻板液位计的基础上增加了磁控开关,在监测液位的同时磁控开关信号可用于对液位进行控制或报警;远传型是在磁翻柱液位计的基础上增加了4~20mA 变送传感器,在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。
       水箱液位计价格,厂家,优势
      三、消防水箱用磁翻板液位计产品特点
      WFUHZ系列磁翻柱液位计的接液零部件材料采用321、316、316L、304、321衬PTFE(聚四氟乙烯)、PVC、PP等材料,运行稳定、可靠本产品符合HG/T2742-95,法兰执行HG/20592-97标准。

      四、磁翻板液位计产品优势
      1.设计简单、紧凑、坚固可靠、寿命长、免维护,能长年在户外安装使用;
      2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是完全隔离的;
      3.工作压力范围宽,耐压≤16MPa;
      4.工作温度范围宽,普通型≤350℃、远传型≤80℃、防腐型≤120℃
      5.广泛用于强腐蚀性、易燃、易爆、有毒等液位测量;
      6.各型号均可选配一个或数个保持ON/OFF报警开关,实现高低液位自动报警;
      7.各型号均可选配4-20mA液位传感器,实现远距离集中测量与控制。

      五、应用领域
      WFUHZ系列磁翻柱液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油品、液化气、液氨、强酸碱液、发电厂锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器以及其他压力容器内与 321 、304、321+内衬(F46、F4、PTFE)、316、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供用户选择,以适应不同场合、环境的要求。本安和隔爆二种形式的防爆类型可满足不同使用场合的要求。

      六、特殊要求
      为满足不同场合和环境的需要可附加如下选项:
      1.各型号均可选配无源自保持ON/OFF报警开关,实现高低液位自动控制或报警;
      2.各型号均可选配4-20mA液位传感器,实现远距离集中测量与控制。
      3.液位计底部排污阀,方便使用中排污。
      磁翻板液位计技术参数:
      测量范围:150~8000mm
      工作压力:1.6MPa,2.5MPa;4.0MPa;6.3MPa
      工作温度: -20~100℃;-20~200℃;0~400℃
      精度:±10mm
      介质密度: 0.5~2.0g/cm3
      介质密度差: ≥150kg/m3(测量界位)
      环境振动:频率≤25Hz  振幅≤0.5mm
      跟随速度: ≤0.08m/s
      介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,
      可选用加热夹套型液位计
      过程连接:侧装式安装法兰: DN15,DN20PN1.6;DN25PN1.6;DN32PN1.6
               法兰标准:HG20592~20635-97其它法兰标准请用户注明。
      材质:旁路管:1Cr18Ni9Ti;304;316L,304+PTFE

                    浮子:钛,304,316,304+PTFE

      液位计选型注意事项
      1、必须准确提供以下技术参数:
      (1)测量范围(侧装式液位计为下下法兰中心距,顶装式液位计为设备高度)
      (2)法兰标准及规格
      (3)工作温度及工作压力
      (4)介质名称及密度

      (5)接液材质

      水箱液位计高低液位报警控制
      消防水箱磁翻板液位计结构图,侧装式,顶装式
      水箱用磁翻板液位计安装

      • 水箱投入式液位计
      • 水箱投入式液位计产品概述


        投入式液位计产品采用不锈钢隔离膜片的感压传感器作为信号测量元件,经计算机自动测试,用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内,将传感器信号转化为标准输出信号,充分发挥了扩散硅传感器的技术优势。

        本产品抗干扰、温度漂移小、稳定高,具有很高的测量精度,广泛应用在城市供排水、水库、河流、海洋、工厂水循环等部门的水位控制,以及各类敞开式容器的液位测量,是工业自动化领域*为便捷的液位测量仪表。





        投入式液位计(水箱投入式液位计)使用要求


        1、测量介质:温度<80℃,密度介于0.8~1.1g/cm3,非腐蚀,不防爆
        2、量程:0.2~50米




        投入式液位计(水池液位计)产品原理


        传感器表面受到的压力与液面高度的关系为:Ρ = ρgH + Po
        P :变送器迎液面所受压力
        ρ:被测液体密度
        g :当地重力加速度
        H :变送器投入液体的深度
        Po :液面上大气压
        当传感器投入到液体中某一深度时,被测介质的压力引入到传感器的正压腔,通过线缆导气管将液面上的大气压力Po与传感器的负压腔相连,以抵消传感器正面的Po,使传感器测得压力为ρgH,从而得到液面深度。


        投入式液位计产品参数




        测量介质 水或与接触材质兼容的液体
        整体材质 隔离膜片:316L不锈钢(接触) 探头:304/316L不锈钢(接触)
        密封件:丁腈橡胶(接触) 线缆:聚氨酯等(接触) 接线盒:压铸铝(非接触)
        量程范围 0.2~50米(根据用户定制)
        输出信号 4~20mA、RS485(标准Modbus-RTU协议)
        供电电压 标准24VDC(12~36V)
        精度等级 0.2%FS、0.5%FS
        工作条件 介质温度:-40~60℃、环境温度:-40~85℃
        温度补偿 -10~60摄氏度
        抗震性能 10g(20…2000Hz)
        过载能力 200%满量程
        响应频率 模拟信号输出<500Hz,数值信号输出<5Hz
        稳定性能 ±0.1% FS/年
        温度漂移 ±0.01% FS/℃(温度补偿范围内)
        整体重量 探头与接线盒≈1100g 线缆每米≈60g
        防护等级 探头IP68 接线盒IP65
        *大功率 电流型≤0.02Us(W) 数字型≤0.02Us(W)
        注意:Us为供电电压
        负载特性 电流型负载≤{(Us-7.5)÷0.02} Ω
        备注:Us为供电电压




    • 水箱液位显示报警仪
    • 一、水箱液位显示控制报警仪概述
      在工业生产及日常生活等供水系统中,有很多场合需要对液位(或水位、油位)进行监控,准确指示液位,并自动控制补充液位介质,如消防水箱(水池、水塔)的水位,油箱的油位等。液位显示控制器能广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体,并能克服液体的泡沫所造成的假液位的影响。

      我公司生产的液位显示报警仪,液位计能远距离*显示出水池中的液位,并在液位到达上限液位或下限液位时,输出相应的报警信号。

      二、水箱液位显示报警控制仪的组成及主要优点:
          1、液位显示报警仪由仪表控制箱,液位变送器(各类可输出开关量),液位显示仪表,声光报警部件组成。
          2、控制器仪表采用新一代模块电路,性能稳定可靠,无故障。
          3、液位控制仪可接受4-20mA信号、开关量信号和485通讯信号。
          4、适应性强:对于带开关量信号的磁翻板液位计,浮球液位控制器,投入式液位计都能够能好的配套。
