磁翻板液位计远传变送器在磁翻板液位计中的应用

磁翻板液位计远传变送器的使用状况

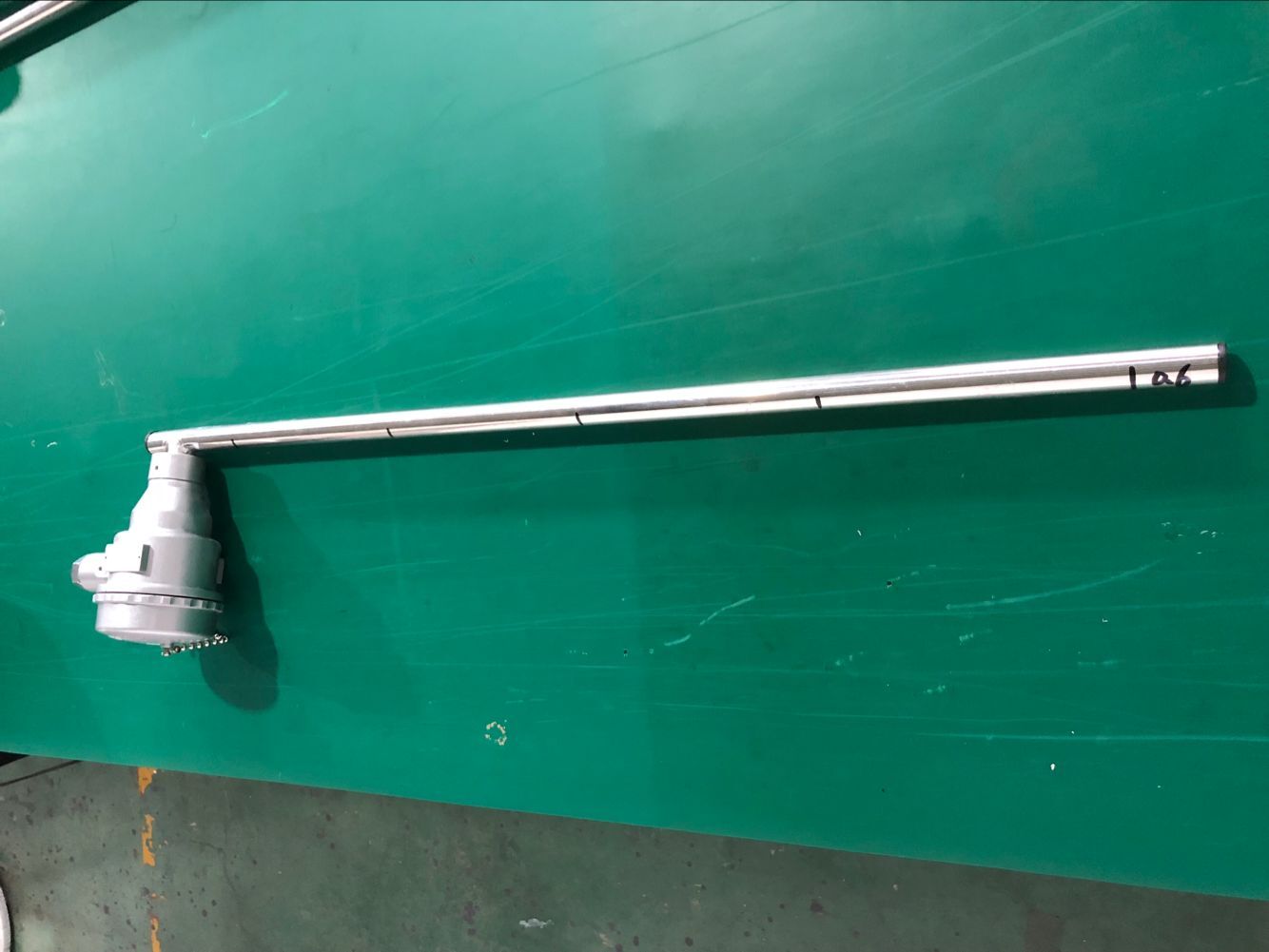

UHZ系列远传型磁翻板液位计的电信号远传由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成，该变送器的传感器以捆绑的形式固定在磁翻板液位计的主导管外侧，使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时，对应液位位置的干簧管受浮子内磁场的作用吸合，电阻链阻值发生变化，通过转换模块将变化的电阻信号转换成二线制4～20mADC标准信号输出，该信号可方便地与电动型仪表、显示仪配套使用，亦可与光柱指示、数字显示调节报警仪配套使用，从而达到显示、控制、调节和报警的目的。

•

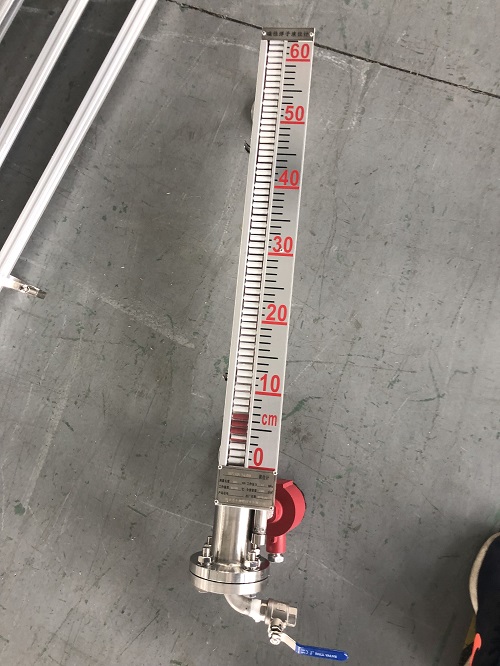

• 磁翻板液位计产品特点
  WFUHZ系列磁翻柱液位计的接液零部件材料采用321、316、316L、304、321衬PTFE（聚四氟乙烯）、PVC、PP等材料，运行稳定、可靠本产品符合HG/T2742-95，法兰执行HG/20592-97标准。

  磁翻板液位计产品优势
  1.设计简单、紧凑、坚固可靠、寿命长、免维护，能长年在户外安装使用；
  2.测量管与液位显示部分、液位发送器、报警开关在耐压、耐气上是完全隔离的；
  3.工作压力范围宽，耐压≤16MPa；
  4.工作温度范围宽，普通型≤350℃、远传型≤80℃、防腐型≤120℃
  5.**用于强腐蚀性、易燃、易爆、有毒等液位测量；
  6.各型号均可选配一个或数个保持ON/OFF报警开关，实现高低液位自动报警；
  7.各型号均可选配4-20mA液位传感器，实现远距离集中测量与控制。
   磁翻板液位计应用领域
  WFUHZ系列磁翻柱液位计能**用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油品、液化气、液氨、强酸碱液、发电厂锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器以及其他压力容器内与 321 、304、321+内衬（F46、F4、PTFE）、316、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供用户选择，以适应不同场合、环境的要求。本安和隔爆二种形式的防爆类型可满足不同使用场合的要求。

  六、特殊要求
  为满足不同场合和环境的需要可附加如下选项：
  1.各型号均可选配无源自保持ON/OFF报警开关，实现高低液位自动控制或报警；
  2.各型号均可选配4-20mA液位传感器，实现远距离集中测量与控制。
  3.液位计底部排污阀，方便使用中排污。
  磁翻板液位计技术参数：
  测量范围：150～8000mm
  工作压力：1.6MPa，2.5MPa；4.0MPa；6.3MPa
  工作温度: -20～100℃；-20～200℃；0～400℃
  精度:±10mm
  介质密度: 0.5～2.0g/cm3
  介质密度差: ≥150kg/m3(测量界位)
  环境振动：频率≤25Hz  振幅≤0.5mm
  跟随速度: ≤0.08m/s
  介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,
  可选用加热夹套型液位计
  过程连接:侧装式安装法兰: DN15,DN20PN1.6；DN25PN1.6；DN32PN1.6
           法兰标准:HG20592～20635-97其它法兰标准请用户注明。
  材质：旁路管：1Cr18Ni9Ti;304;316L，304+PTFE

                浮子：钛,304,316，304+PTFE

  液位计选型注意事项
  1、必须准确提供以下技术参数：
  （1）测量范围（侧装式液位计为下下法兰中心距，顶装式液位计为设备高度）
  （2）法兰标准及规格
  （3）工作温度及工作压力
  （4）介质名称及密度

  （5）接液材质



  ?
