臭氧流量计

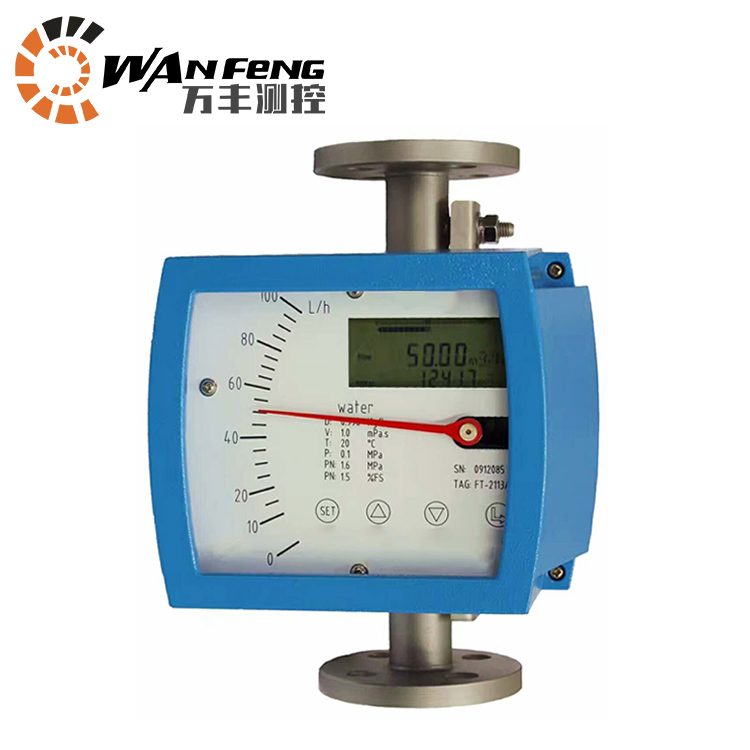

金属转子流量计（臭氧流量计）产品概述：

金属转子流量计,是变的一种 , 在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 可以在锥管内自由地上升和下降

LZ系列金属管浮子流量计结构筒单、工作可靠、准确度高、适用范围广。**应用于国防、化工、石油、冶金、电力、环保、医药等领域的液体、气体流量的测量和控制。

材质：304SS、316SS、316LSS、304SS内衬F46、钛、HC等材质
连接：法兰连接，采用HG200标准，或GB、ANSl、DIN、JIS等其他标准(用户提出)可以螺纹连接，软管连接，卫生级卡箍连接，也可以根据用户要求的标准或规格定制。
型式:垂直,水平,下进侧出、侧进侧出等。
供电:+24VDC,AC220V,高能干电池供电
输出：二线制4-20mA，(15V)输出,上下限开关量报警输出。HART协议
防爆：本安ExibIICT3T6证号为GYB101238 隔爆ExdIIBT3T6证号为GYB101359X
指示型壳体材质:铝合金，防爆铝合金，304SS，316L

金属转子流量计（臭氧流量计）技术指标：

测量范翻：水（2.5150000）L/h；空气( 0.072000)m3/h（在0.101325 Mpa、20）。
准确度等级：1.5、2.5级（PTFE）。
量程比：10：1（或者特殊5：1）。
公称压力：DN15504．0MPa；DN65150 1.6MPa。
介质温度：-80200（内衬F46流量计080）。液体介质粘度：DN15<5mPas；
DN25150250mPas。
输出：4-20mA二线制
纯阻性负载＜680Ω
线性度＜0.5

温度影响＜5MA/K
环境温度:-2555。
总高度:DN15DN150(一般均为250mm)。

流量范围见表1

口径		水(L/h)20 0.101325MPa		空气(m3/h)20 0.101325MPa
压力等	通径	浮子（CrNi Hc)	浮子（PTFE Ti)	浮子（CrNi Hc)	浮子（PTFE Ti)
4.0MPa	15	1.6-16		0.05-0.5	0.075-0.75
		2.5-25	2.5-25	0.075-0.75	0.12-1.2
		4.0-40	4.0-40	0.12-1.2	0.18-1.8
		6.0-60	6.0-60	0.18-1.8	0.30-3.0
		10-100	10-100	0.30-3.0	0.45-4.5
		16-160	16-160	0.45-4.5	0.75-7.5
		25-250	25-250	0.75-7.5	1.2-12
		40-400	40-400	1.2-12	1.8-18
		60-600	60-600	1.8-18	0.75-7.5
	20	40-400	25-250	0.75-7.5	1.2-12
		60-600	40-400	1.2-12	1.8-18
		100-1000	60-600	1.8-18	3.0-30
	25	100-1000	100-1000	3.0-30	5.0-50
		160-1600	120-1200	5.0-50	7.5-75
		250-2500	160-1600	7.5-75
		400-4000	250-2500		3.0-30
	32	160-1600	120-1200	5.0-50	5.0-50
		250-2500	160-1600	7.5-75	7.5-75
		400-4000	250-2500	12-120
		600-6000			3.0-30
	40	400-4000	100-1000	7.5-75	5.0-50
		600-6000	160-1600	12-120	7.5-75
		1000-10000	250-2500	18-180	12-120
	50	600-6000	400-4000	12-120	18-180
		1000-10000	600-6000	18-180	30-300
		1600-16000	1000-10000	30-300
		2000-20000	1200-12000	37-370	18-180
1.6MPa	65	1200-12000	600-6000	18-180	30-300
		1600-16000	1000-10000	30-300	37-370
		2500-25000	1200-12000	37-370	50-500
	80	2500-25000	1600-16000	37-370	75-750
	80	4000-40000	2500-25000	75-750	120-1200
	100	4000-40000	2500-25000	120-1200
	100	6000-60000	4000-40000	180-1800	120-1200
	125	8000-80000	4000-40000	120-1200
	125	10000-100000	6000-60000	180-1800	180-1800
	150	12000-120000	6000-60000	200-2000
	150		8000-80000

　
