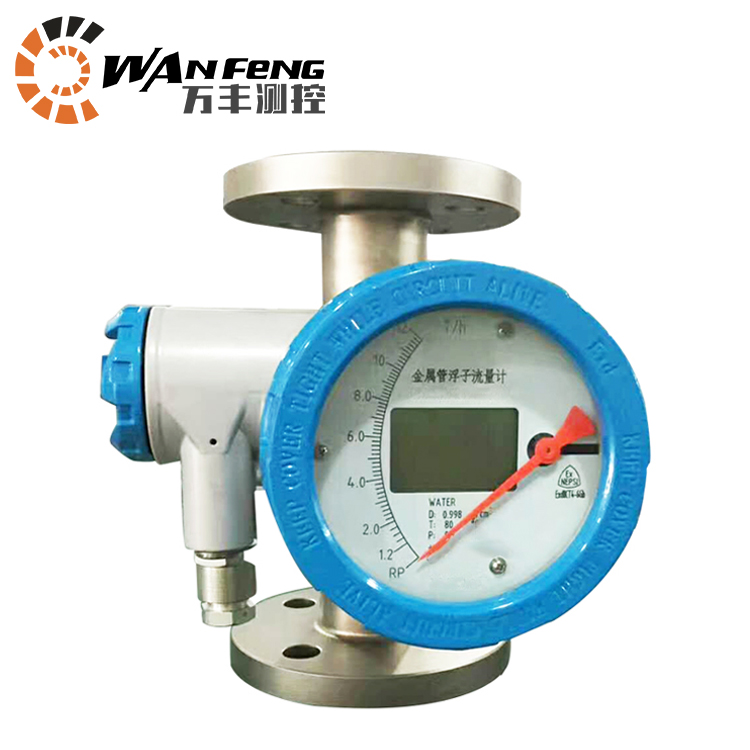

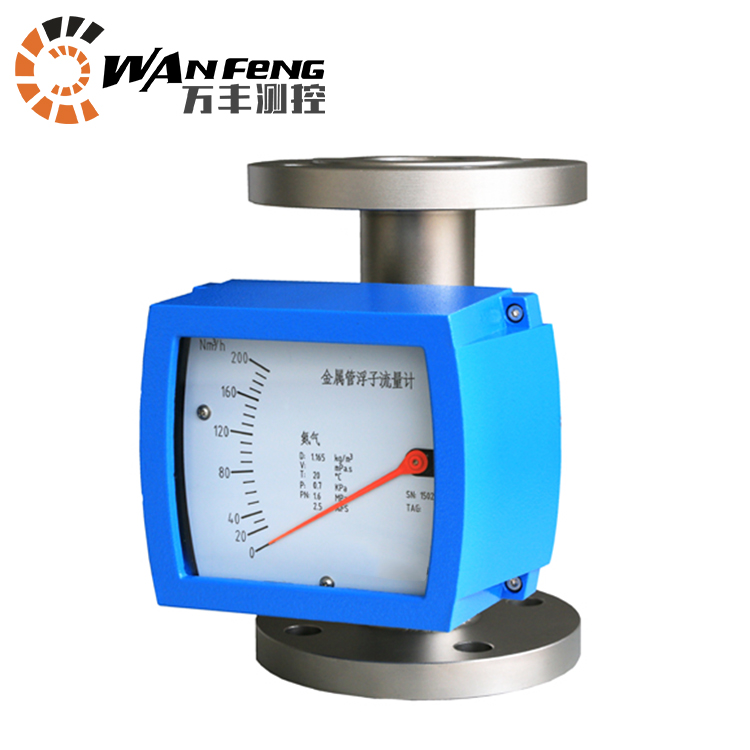

一、金属管转子流量计（氮气流量计）概述

金属管浮子流量计（金属管转子流量计）是工业自动化过程控制中常用的一种变面积流量测量仪表。它 具有体积小，检测范围大，使用方便等特点，它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小 流量的测量。

二、转子流量计（氮气流量计）工作原理

金属管转子流量计主要有两大部分组成：传感器和指示器。传感器主要由连接法兰、测量锥管、转子和上下导向器组成；指示器主要由壳体、磁传动系统、电子电路系统组成。
在垂直的锥形量管内，有一可上下移动的测量部件——转子，当流体自下而上通过锥形管时；转子受到流体的作用力，沿锥形管向上移动。当流体的流量增大时，转子的位移量增大；反之，流体的流量减少时，转子的位移量变小。也就是说，流体流量的大小，决定了转子在测量管中的位置，从而决定了转子和锥形管之间环形面积的大小。在转子的内部，镶嵌一高性能*磁体，当转子处于平衡位置时，在转子周围形成一均匀而稳定的磁场。在锥形管的外面，安装一磁传感器，这样，就能将测量管内转子的直线位移通过非接触形式传递到批示器中，通过检测和处理后，*终显示在批示器刻度盘上或输出相应的标准4-20mA电流信号。

三、氮气流量计功能特点

Δ适用于小口径和低流速介质流量测量 　　　　　　　
Δ工作可靠，维护量小，寿命长
Δ 对于直管段要求不高 　　　　　　　　
Δ较宽的量程比10:1
Δ可选直流、交流、电池供电　　　　　　
Δ指示器上有键盘，操作设置方便
Δ全金属结构，适用高温、高压和强腐蚀性介质 　　　
Δ非接触磁耦合传动 ，可就地指示
Δ可用于易燃、易爆危险场合 　　　　　　　　　
Δ二线制可具有上下限继电器报警功能

Δ带有数据恢复，数据备份及掉电保护功能 　　　　
Δ双行液晶同时显示瞬时、累计流量，带背光

四、技术参数

Δ流量计口径 　DN15，DN25，DN50，DN80，DN100，DN150
（其它口径请与制造商协商）
Δ流量范围 　 液体：1.0～150000l/h 　　
气体：0.05～3000m3/h（流量范围详见11页流量表）
Δ量程比 　10∶1，20∶1（特殊）
Δ精度 　　1.5级，1.0级（特殊）
Δ压力等级 　 DN15、DN25、DN50：4.0MPa（*大20MPa）
DN80、DN100、DN150：1.6MPa
（*大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）
Δ介质温度 　　标准：-30℃～+120℃，高温：120℃～350℃；四氟衬里不得高于80℃
Δ供电电源 　　24VDC（12～36VDC）
Δ输出信号　　 4～20mADC（二线制）+HART协议；可选继电器报警，触电容量0.1A,24VDC
Δ输出负载 　　500Ω（24V供电时）
Δ环境温度 　　就地型：-40℃～120℃ 　　　远传型：-30℃～60℃
Δ存储条件 　　温度：-40℃～85℃ 　　　湿度：≤85%
Δ连接方式 　　法兰连接，法兰标准：GB/T9119-2000，用户可指定
（其它连接方式可与制造商协商）
Δ电缆接口 　　M20×1.5   1/2NPT
Δ外壳防护 　　IP65
Δ防爆标志 　　本安型：ExiaIICT6，隔爆型：ExdIICT6
Δ压力损失 　　详见流量表
Δ介质粘度 　　DN15：η＜5mPa.s 　　
DN25：η＜250mPa.s　
                DN50～DN150：η＜300mPa.s
Δ接液材质 　R1：304，1Cr18Ni9Ti； 　　　　
Ro：316，0Cr18Ni12Mo2Ti；
RL：316L，00Cr17Ni14Mo2Ti； 　　
Ti：钛合金；
Rp：聚四氟乙烯内衬。
     Δ变送器壳体材质为聚氨酯涂层铸铝合金
