流量控制仪
1：公称通径：DN15~DN100；
2：公称压力：0.6MPa～40MPa；
3：流量量程比：20∶1；准确度：与流量计一致；
4：控制精度：1.5级。

一、 流量控制仪概述
智能流量控制仪由流量传感器、数字调节器、电动执行机构和调节阀组成，用于测量和控制封闭管道中流体的流量，具有流量测量并显示、瞬时流量设定和自动调节功能。测控仪的工作原理是通过流量传感器测得管道内的瞬时流量并将瞬时流量信号传送至数字调节器，数字调节器根据瞬时流量与设定流量值的差值控制电动执行机构执行相应的动作，调节阀门开度，以达到瞬时流量调节到与设定的流量值相接近的目的。
该流量测控仪具有结构简单美观、设置方便、远传输送、微电脑控制、控制精度高、耐腐蚀、耐高压、手动自动两用等特点，是本公司针对我国油田高压注水等实际情况，结合吸收了国际*技术，并依托本公司长期高精度流量计等系列产品的雄厚基础，而精心研制*的高技术的机电一体化产品，适用于油田、化工等行业对流量有严格要求的自动化控制装置，对油田高压注水、掺水、注聚等场合等尤其适用。
该新产品的开发*，彻底地改变了传统的注水流量只能由人工调节的做法。传统的人工调节流量不但费力耗时，而且会造成人为的差错或数据不实，特别是在夜间，油田无人看管的配水间，由于注水压力波动大，会出现注水流量的严重失控，使得注水效果低下，直接影响到采收率。而该流量测控仪的投放使用，其*的产品性能的发挥，能真正地做到了按配注量均匀注水的工艺要求。可以说这是油田注水领域一场重大的技术革新，必将带来显著的经济和社会效益。

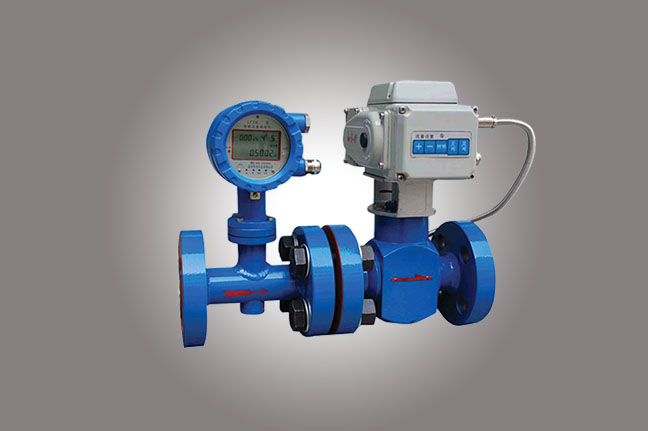

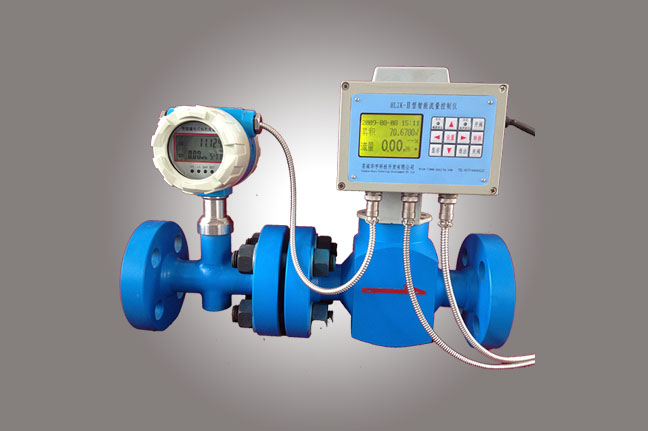

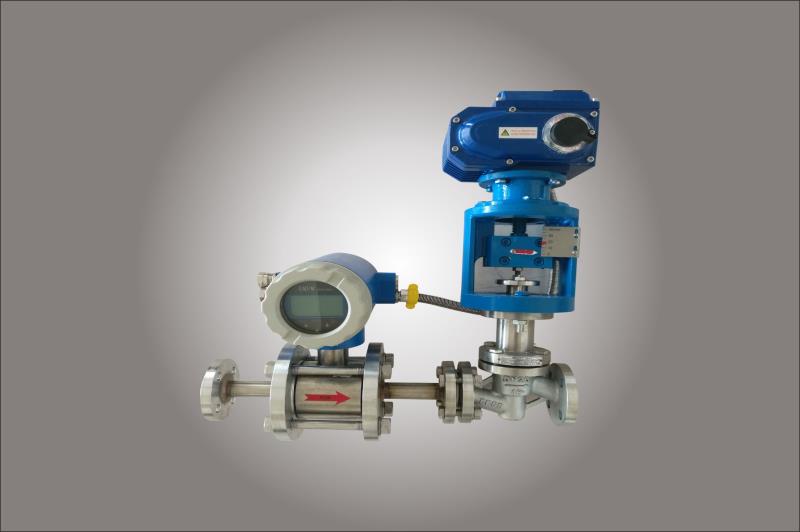

该系列流量测控仪结构型式有一体式和分体式两种型式；安装方式有水平和角式两种方式，以及在外供电方式上有交、直流两种，能尽量满足用户根据不同区块的情况进行订货选型；在壳体结构上有采用“芯子可取”的可拆卸式供用户选择，以方便用户检修和周期检定；还有如电机的过载和过热保护、抗震、抗干扰等一系列*的电子和电气技术的应用，使得产品更加*、耐用。
二、流量控制仪主要功能
2.1基本功能
l          显示总流量、瞬时流量、日期；
l          有手动控制（便捷设置）和自动控制功能；
l          具有直流供电或交流供电的选择；
l          为用户提供了更清晰、更多、更易用的控制和指示功能；
l          流量调节器具有开度指示，便于现场观察；
l          流量调节器关键部件采用高硬度合金，提高了抗冲蚀性能；
l          内置电源和外供电源组合，当失去外供电源时，其流量测量功能照常工作；
l          可拆卸式结构，方便检修和周检；
l          仪表误差采用分段线性插补修正，修正精度高；
l          特殊设计的流量调节器，适用于高压差小排量用水系统。
2. 2  多种类型信号（工况）控制
  2.2.1  智能控制型
l          全中文菜单，设置方便快捷、轻松容易；
l          易读的、带有背景照明的显示器，提供了阀门运行状况、控制方式等显示；
l          多种输出信号选择（脉冲信号、RS-485接口Modbus协议通信，可以实现无线远传功能，在主控室轻松控制现场的流量）。
2.2.2  定量控制型
在设定的时间点开启阀门，累积流量达到设置值后，自动关阀，从而达到定量控制的目的。
2.2.3  定时控制型
可以设置某一时间开阀, 某一时间关阀的功能，起到定时控制的功能。
2.2.4  温度控制型
在流量传感器和其他管道上安装温度传感器，控制混合液（如稠油掺水外输）的温度，可实现进口温度、出口温度、进出口温差3种温度信号控制模式。
2.2.5  压力控制型
在流量调节阀前后安装压力传感器，可以实现压力控制功能。
2.2.6  比例控制型

控制混配比例（如注聚合物），可实现双路流量信号比例控制。
　
