  • 垃圾渗滤液流量计

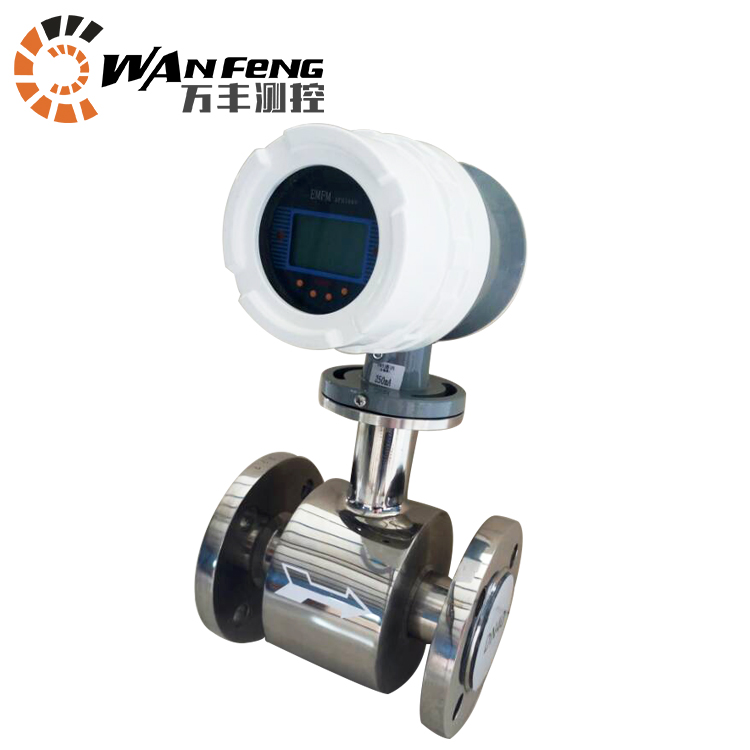

  • 垃圾渗滤液流量计(电磁流量计)概述
    智能电磁流量计是一种测量导电介质体积流量的感应式仪表,根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成比例。除可测量一般导电液体的体积流量外,还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。
    垃圾渗滤液流量计(电磁流量计)产品特点
    1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。
    2、 多电极设计,进一步保证测量精度。
    3、 管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
    4、 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易 学易懂。
    5、 转换器内核采用高速中央处理器,运算速度快,精度高,低频矩形波励磁,提高了流量测量的稳定性,功耗低。
    6、 全数字量的处理,抗干扰能力强,测量可靠,精度高。
    7、 超低EMI开关电源,使用电源电压变化范围大,抗EMC好。
    8、 采用EEPROM存储器,内部设有不掉电时钟,可记录掉电时间,测量运算数据存储保护安全可靠。
    9、 双向测量系统,可测正向流量、反向流量。
    10、 密码锁存功能,流量计通电后,若设置参数,必须输入密码,才能进行操作。
    11、 转换器具有自诊断报警输出功能,空负载检测报警输出。
    12、 插入式结构,安装简单,不需断流,现场可带压开孔(1M P a以下)安装, 经济方便,适合于大中口径管道流量的测量。
    13、 小信号切除功能,用户可通过显示器面板设置切除干扰性小流量
    14、 零点自校准,消除零漂移。
    垃圾渗滤液流量计(电磁流量计)技术参数
    公称通径系列DN(mm)
    DN15-3200,插入式≥DN200
    转换器:-25℃~+60℃
    插入式:-25℃~+60℃
    ●通迅接口:RS232、RS485、HART
    ●电导率范围:被测流体电导率≥5μs/cm大多数以水为成份的介质,其导电率200~800μs/cm范围内,均可选用电磁流量计
    ●输出电流及 负载电阻: 4~20mA全隔离     负载电阻<750Ω
    脉冲频率:0~1KHz(负载电阻
    ≥3000Ω)
    光电隔离OCT外接电源≤35V
    ●电极材料:含钼不锈钢、钛、钽、哈氏合金、铂 或其他特殊电极材料
    ●防护等级:潜水型:IP68,其他型 IP65
    ●供电电源:AC220V 50Hz,DC24V
    ●直管段长度:管道式:上游≥5D,下游≥2D
    ●连接方式:管道式:GB9119-2000标准法兰
    插入式:螺纹连接,球阀规格:DN50
    ●防爆标志:ExdⅡBT4
    ●相对湿度:5%~95%RH
    ●消耗总功率:≤20W
    ●电气接口:  M20×1.5螺纹       注:特殊规格可以定制
    ●流动方向:正,反,净流量
    ●重复性误差:测量值的±0.1%
    ●准 确 度:管道式:  0.2级、0.5级 1.0级(根据口
    径区分)
    插入式: 2.5级
    ●被测介质温度:  普通橡胶衬里:-20℃~+60℃
    高温橡胶衬里:-20℃~+90℃
    聚四氟乙烯衬里:-30℃~+180℃
    高温型乙烯衬里:-30℃~+200℃
    介质温度大于120℃时定货说明!
    ●额定工作压力:
      管道式:DN10-DN50:≤4.0MPa,
         DN65—DN400:≤1.6MPa,
         DN450-DN600:≤1.0MPa,
         DN650以上:≤0.6MPa
      插入式:≥DN80 0.25MPa-25MPa     特殊压力规格定货时说明
    ●流量测量范围:流量测量范围对应速度范围是  0.5~10m/s
    ●管道式:0.5~10m/s,推荐1~5m/s;
    ●插入式:0.5~10m/s

    衬里的选择

    衬里材料

    主要性能

    zui高介质温度

    适用范围

    —体型

    分离型





    聚四氟乙烯(F4)

    是化学性能*稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。

    70℃



    100℃ 150℃ (需特殊订货)

    1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。



    聚全氟乙丙烯(F46)

    同F4,耐磨性、抗负压能力高于F4。

    同上





    聚氟合乙烯(Fs)

    适用温度上限较聚四氟乙烯低,但成本也较低。

    80℃



    聚氯丁橡胶

    1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。



    80℃ 120℃ (需特殊订货)

    水、污水、弱磨损性的泥浆矿浆。

    聚氨酯橡胶

    1、耐磨性能极强。

    2、耐腐蚀性能较差。

    80℃

    中性强磨损的矿浆、煤浆、泥浆






    进口保护法兰和接地法兰(或接地环)的选择



    兰种类

    适 用 范 围



    接地法兰(或接地环)

    适用于非导体管道,如塑料管道,但有接地电极的传感器不需要。

    进口保护法兰

    当介质有强磨损性时选用。

     电极的选择

    电极材料

    耐蚀及耐磨性能



    不锈钢0Crl8Nil2M02Ti

    用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。



    哈氏合金B

    对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。



    哈氏合金C

    能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,”、、Cu”下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

    能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

    具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。在碱中刁;耐蚀。

    铂/钛合金

    几乎能耐——切化学介质,但不适用于王水和铵盐。

    不锈钢涂覆碳化钨

    用于无腐蚀性,强磨损性的介质。

    注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。


    ★zui大流量和zui小流量必须符合下表中的数

    公称通径(mm)

    可测量流量范围(m3/h)

    有效测量流量范围(m3/h)

    公称通径(mm)

    可测量流量范围(m3/h)

    有效测量流量范围(m3/h)

    10

    0.0142~3.3912

    0.0848~2.826

    300

    12.717~3052

    76.302~2543

    15

    0.0318~7.6302

    0.1908~6.3585

    350

    17.31~4154

    103.86~3461

    20

    0.0566~13.5648

    0.3392~11.304

    400

    22.61~5425

    135.65~4521

    25

    0.0883~21.195

    0.5298~17.6625

    450

    28.62~6867

    171.68~5722

    32

    0.1447~34.7258

    0.8682~29.9382

    500

    35.33~8478

    211.95~7065

    40

    0.2261~54.2592

    1.3565~45.216

    600

    50.87~12208

    305.2~10173

    50

    0.3533~84.78

    2.1195~70.65

    700

    69.24~16616

    415.4~13847

    65

    0.5970~143.28

    3.5819~119.39

    800

    90.44~21703

    542.6~18086

    80

    0.9044~217.03

    5.4259~180.86

    900

    114.46~27468

    686.7~22890

    100

    1.413 ~339.12

    8.478~282.6

    1000

    141.3~33912

    847.8~28260

    125

    2.2079~529.87

    13.2468~441.56

    1200

    203.5~48833

    1221~40694

    150

    3.1793~763

    19.0755~635.85

    1400

    277~66467

    1662~55389

    200

    5.652~1356

    33.912~1130.4

    1600

    361.8~86814

    2171~72345

    250

    8.8313~2119

    52.9875~1766

    1800

    457.9~109874

    2747~915
