  • WSS-481万向型双金属温度计
  • 概述

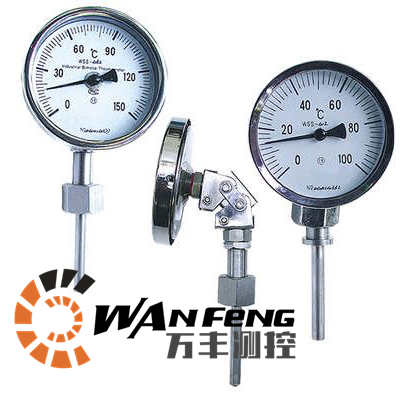

    WSS-481万向型双金属温度计
    可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度. 在某些特殊场合还可以提供电接点双金属温度计、远传型双金属温度计、远传型电接点双金属温度计、防爆型电接点双金属温度计备注:关于本型号具体技术要求(如长度、螺纹或法兰接等)可与公司洽询。

    WSS-481万向型双金属温度计主要技术特性
    测温范围:-80-500℃
    *度等级:1.0 /1.5级,
    温度计指示部分:(按温度计标度盘的外径表示)分φ60、φ100、φ150mm.
    尾管长度:100-2000mm。
    尾管直径:分别为φ6、φ10、(尾管长度100-1250mm时)φ12(尾管长度在1250-2000mm时)
    安装部分螺纹:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢,耐压6.4MPa。
    防水性能:温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水历时5分钟,不得有水渗入温度计外壳内部。符合IP65标准。



    型号表示

    W

    S

    S

    规格

    参数










    X



    带电接点



    -







    3



    ø60

    4



    Ø100

    5



    Ø150







    0

    角型 亦称轴向型

    1

    直型 亦称径向型

    8

    万向型

    2

    135°型

    5

    热套式角型

    6

    热套式直型

    7

    热套式万向型




    0

    无固定装置

    1

    可动外螺纹接头

    2

    可动内螺纹接头

    3

    固定螺纹

    4

    固定法兰

    5

    卡套螺纹

    6

    卡套法兰






















    F:防腐式 W:防护式
    N:耐震式 D:长颈式

    W

    S

    S

    -

    双金属温度计工作条件

    温度计型式

    工作场所

    温度℃

    相对湿度%

    普通
    电接点型

    掩蔽场所

    -25~+55

    5~100%

    户外场所

    -40~+85

    5~100%



    -40~+55

    〈85

    为保证温度计的正确发汛、读数、应避免在震动或脉动的场合下使用

    双金属温度计测量范围

    测 温 范 围 ℃

    适 应 范 围

    工业、 商业

    实验室、小型

    -80-+40

    -40-+80

    0-50

    0-100

    0-150

    0-200

    0-300

    0-400

    0-500

    双金属温度计型号及规格

    型 号

    测温范围℃

    精度等级

    保护管材料

    规 格

    安装固定装置

    D

    L

    WSS-480

    -80 -+ 40

    0 - 80

    0 - 100

    0 - 150

    0 - 200

    0 - 400

    0 - 500

    1 . 5

    1Cr18Ni9Ti

    304

    316

    316L

    哈氏 C-276

    Φ 100

    75

    1 00

    150

    200

    300

    400

    500

    750

    1000

    无 固定装置

    WSS-580

    Φ 150

    WSS-481

    Φ 100

    可 动外螺纹

    WSS-581

    Φ 150

    WSS-482

    Φ 100

    可 动内螺纹

    WSS-582

    Φ 150

    WSS-483

    Φ 100

    固定螺纹

    WSS-583

    Φ 150

    WSS-484

    Φ 100

    固定法兰

    WSS-584

    Φ 150

    WSS-4285

    Φ 100

    卡套螺纹

    WSS-585

    Φ 150

    WSS-486

    Φ 100

    卡套法兰

    WSS-586

    Φ 150

    选型须知:请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。选型举例:万向型双金属温度计,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm WSS-481, 0~400℃,L=450, M27×2,1.5级



    WSS双金属温度计在使用过程中应注意以下几点:
    A、双金属温度计保护管浸入被测介质中长度必须大于感温元件的长度,一般浸入长度大于100mm,0-50℃量程的浸入长度大于150mm,以保证测量的准确性。
    B、各类双金属温度计不宜用于测量敞开容器内介质的温度,带电接点温度计比翼在工作震动较大的场合的控制回路中使用。
    C、双金属温度计在保管、使用安装及运输中,应避免碰撞保护管,切勿使保护管弯曲变型及将表当扳手使用。
    D、温度计在正常使用的情况下应予定期检验。一般以每隔六个月为宜。电接点温度计不允许在强烈震动下工作,以免影响接点的可靠性。
    WSS-481万向型双金属温度计,WSS-481F防腐双金属温度计
