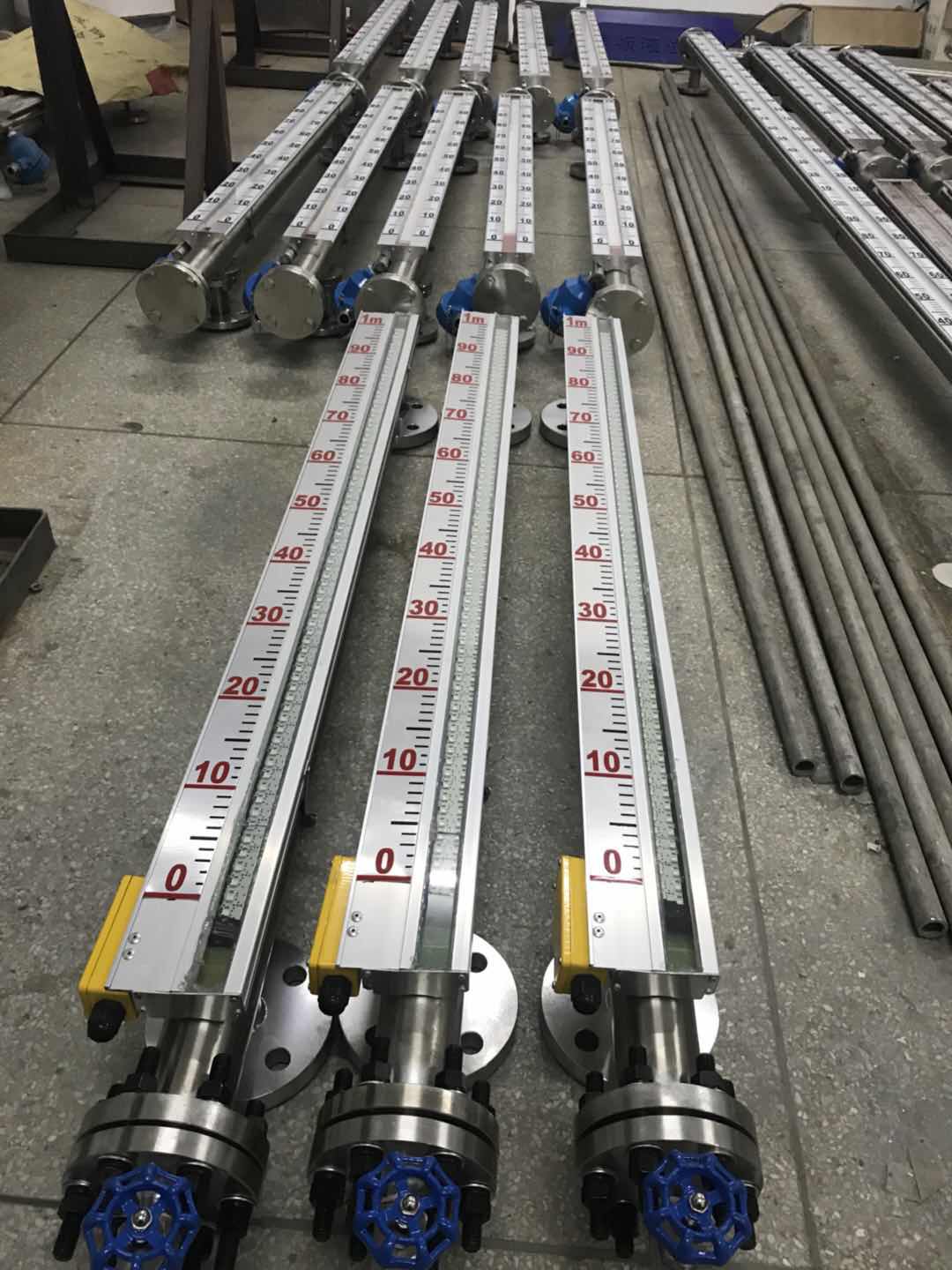

  • 高温高压磁翻板液位计
  • 高温高压磁翻板液位计概述:
    磁翻板液位计 是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
    磁翻板液位计 配置上、下限开关输出,可实 现远距离报警、限位控制。
    配置变送器,可实现液位的远 距离指示、检测与控制。
    根据在容器安装位置的不同,提供侧装和顶 装两种形式。
    根据工作介质不同,提供不锈钢和 不锈钢衬四氟两种材质;其中 不锈钢衬四氟特别适用于酸、碱等腐蚀性介质。
    高温高压磁翻板液位计结构特点:
    l 基本型 液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的*磁钢通过磁耦合作用,驱动红、白色翻柱翻转 180 。 液位上升时,翻柱由白色转为红色,下降时由红色转为白色,从而实现液位的指示。
    l 上下限开关输出 利用磁性浮子随液位移动,使安装在液位计立管设定位置的簧片开关动作,实现 ON-OFF 控制或报警。
    l 电远传 在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量无件依次动作,获得电阻信号变化,转换成 0~10mA 或 4~20mA 的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示。
    高温高压磁翻板液位计主要技术参数:



    安装形式内容 侧装式 顶装式
    安装间距
    (测量范围)
    500,800,1100,1400,1700,
    2000,2500,3000,3500,4000,
    4500,5000,5500,6000mm
    500,800,1100,1400,1700,
    2000,2500,3000mm
    工作压力 0.6,1.6,2.5,4.0MPa(高压可定制) 0.6,1.6,2.5MPa
    介质密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3
    连接法兰 不锈钢 法兰 dn15,dn20,dn25(或根据客户要求定做) 法兰 DN80,dn100
    PP 法兰 dn15,dn20,dn25(或根据客户要求定做) 法兰  DN80,dn100
    主体材料  1Cr18Ni9T,Ti,304+PTFE,PP。
    介质温度 -40 ℃ ~450度
    环境温度 -40 ℃ ~+70 ℃
    示值误差 ± 10mm
    介质粘度 ≤ 1st(10 - 4 m/s)
    上下限开关
    输出

    电远传连续

    4~20mA 输出 ,24VDC 二线制


    耐高温磁翻板液位计,耐高压磁翻板液位计,带HART协议
