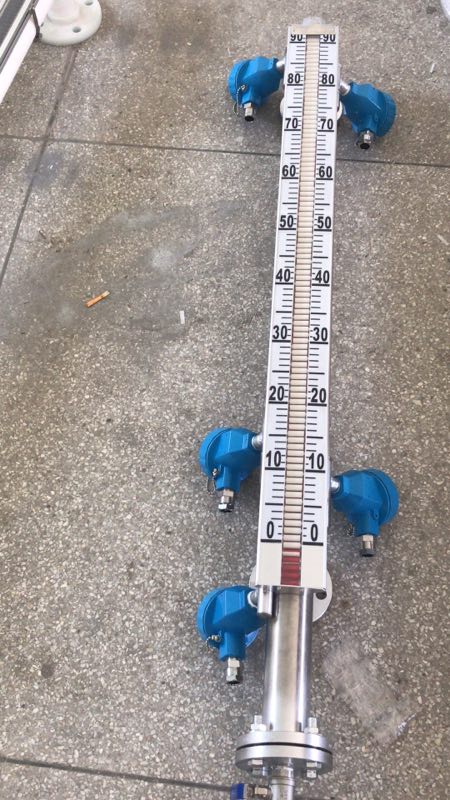

  • 高低位报警磁翻板液位计
  • 磁翻板液位计可以拓宽UHZ系列的使用范围,更**地满足电力、供热、供气等行业的要求,采用独特的散热方式,有效地控制仪表的工作温度,避免了磁性元件在高温条件下退磁,确保仪表工作可靠,可测量高温450℃,高压25MPa。
    适用于高温高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
    用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。

    磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180度,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
    适用场合:

    具有安全性便配有远传4-20mA信号和远传触点信号。 可**应用于石油、化工、焦化、冶金、船舶、电力、轻工、环保等行业中的塔、槽、罐容器内各种液体液位的连续测量。属就地指示(显示)型液位计。有多种安装形式供您选择,以适应不同场合、环境的要求。
    磁翻板液位计性能特点:
    1、显示器以红色指示液位,上部白色区域为无液部分,显示直观、醒目、夜明效果好。
    2、液位测量范围大,不受容器规格,形状以及安装位置的限制,全过程测量无盲区。
    3、液位显示器与被测介质完全隔离,安全,可靠。
    4、接液部分选用不同的材料制造,可适用于各种腐蚀性介质液位的测量。
    5、高温以及有毒有害和易燃易爆介质液位的测量,均具有很强的适用性。
    磁翻板液位计技术指标:
    测量范围:150~15000mm;
    *度:±10mm;
    工作压力:常压~25MPa;
    工作温度:-200~600℃;
    介质密度:0.5~2.0 g/cm3;
    介质密度差:≥150kg/m3(测量界位);
    环境振动:频率≤25Hz 振幅≤0.5mm;
    跟随速度:≤0.08m/s;
    介质粘度:≤0.4Pa.S(可采用夹套加热改善粘度条件);
    过程连接:
    侧装法兰:常规DN15,DN20,DN25/PN1.0,PN1.6,PN2.5/HG20592~20635-97; (特殊需要注明)
    顶装法兰:DN100/PN1.0,PN2.5凸面或DN100/ PN1.0,PN2.5凸面/HG20592 ~20635-97;或者由客户指定安装尺寸。
    材质:
    主导管:1Cr18Ni9Ti;304;316L ;PP;PVC;PTFE;
    浮子:304,316不锈钢,钛;PP,PTFE。
    磁翻板液位计安装与调试:
    1、产品已经经过我公司严格的试压、模拟运行等测试。零位已经迁至实际零位,用户可以直接安装。
    2、安装时需注意主导管内切勿进入导磁杂质,以免影响浮球与显示板的磁耦合性能。
    3、安装完成后需进行一次磁柱矫正,具体过程见使用说明书。
    高低位报警,上下限报警,开关量输出磁翻板液位计
