浮筒液位计

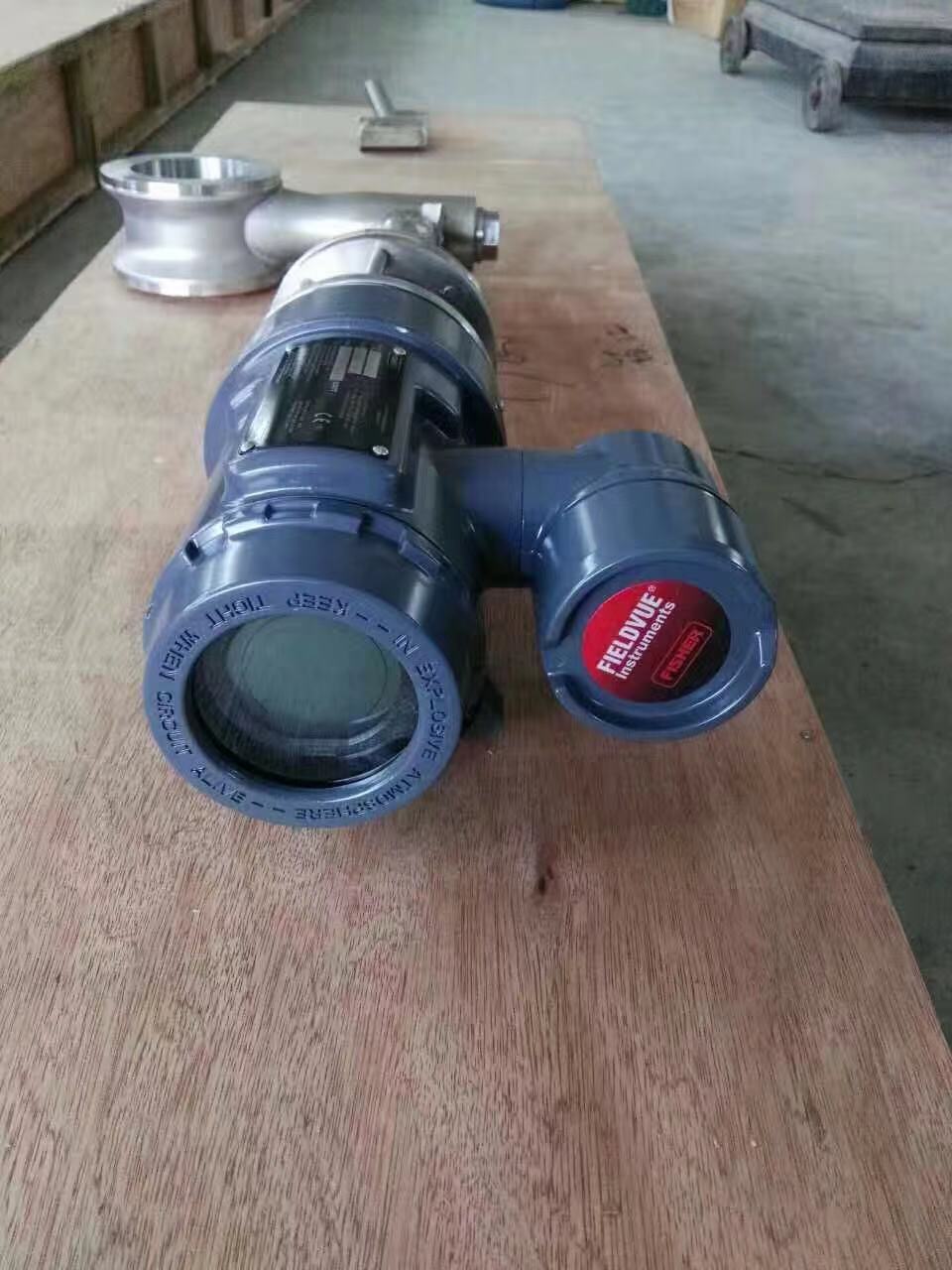

浮筒液位计产品概述
智能浮筒液（界）位变送器是基于一种新型测量方式而生产的液（界）位测量仪表。它通过运用HART通讯对仪表进行过程变量检测、调整或管理。其结构合理，便于调试，维护方便，性能更优，既可现场直观地显示出液位的变化也可输出4~20mA DC标准信号用于远程控制。它是测量液位或界位的理想产品，可**用于石油、化工、冶金、电力以及轻工等行业。

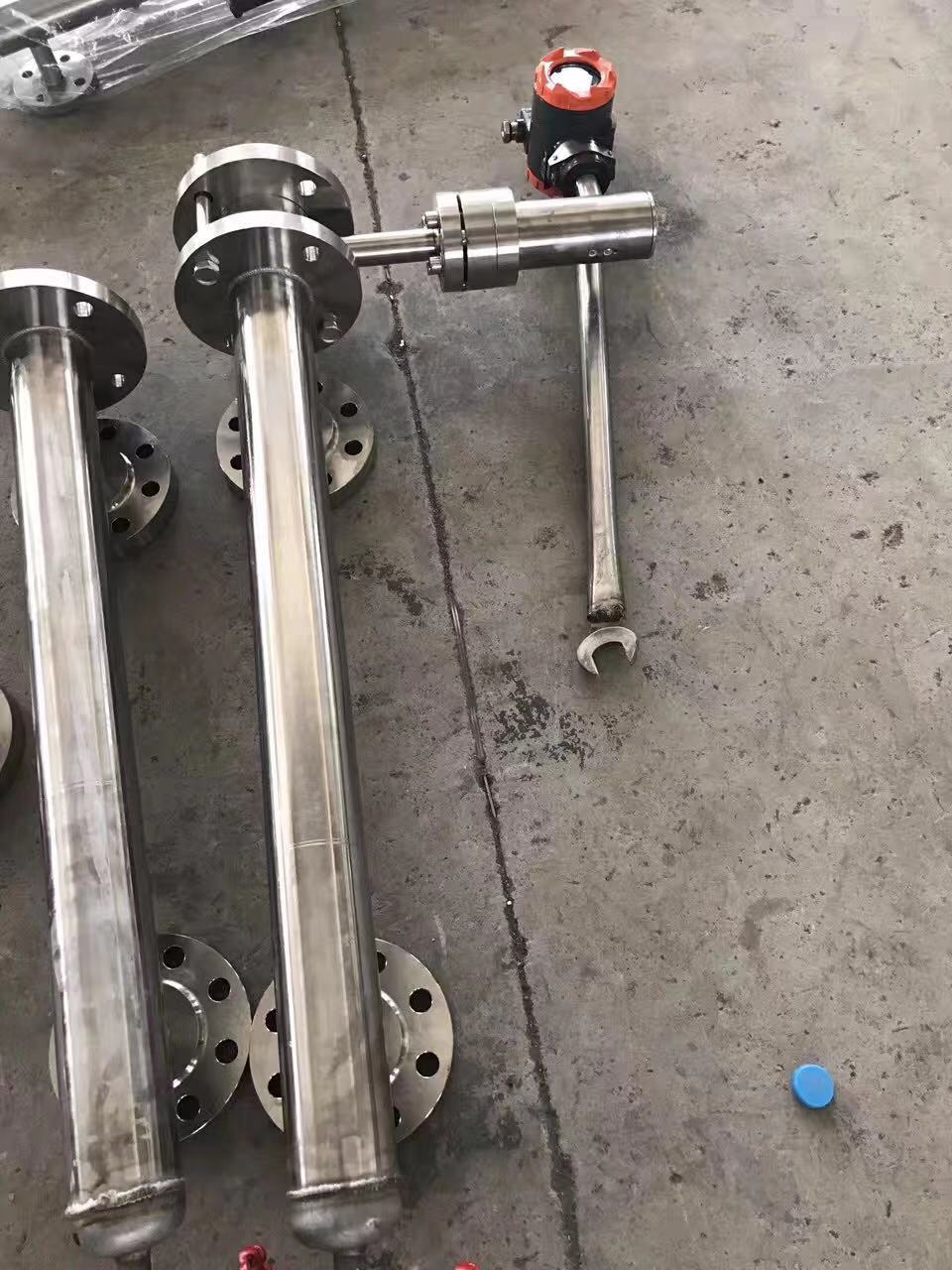

浮筒液位计测量原理
智能浮筒液（界）位变送器是由测量机构和变送器两部分组成。测量机构是由浮筒和扭力管组成。当被测介质液位（界面）发生变化时，浮筒的浮力与重力差也随之变化，这个力差带动扭力管及扭力心轴产生角度变化，此时与扭力芯轴所连接的控制器（置于磁场中）改变了位置，位置的改变使传感器产生一个电压信号，该信号传递到控制器―CPU处理器后，转换成具有HART协议通讯功能的4~20mA电流信号输出。
接口特性与技术参数
精度等级：0.25%,0.5%,1.0%
供电电压：12~36V DC
输出信号：4~20mA输出叠加HART协议数字通讯（两线制）
阻尼：0~32秒可调
环境温度：-40℃~+85℃（带LCD显示时-20℃~+70℃）
工作温度：-40℃~+450℃
接液材质：测量室：碳钢或1Cr18Ni9Ti;其他为1Cr18Ni9Ti
相对湿度：≤95%
连接法兰：DN40
法兰标准：JB/T82.1-94;JB/82.2-94(凸面)或依据用户提供标准制造
四位半LCD显示，两键操控
测量范围及对介质密度的要求：

测量形式	测量范围(mm)	被测介质密度
液位	300；500；800；1200；1600；2000；特殊	密度0.5~1.5g/cm3
界位	300；500；800；1200；1600；2000；特殊	密度差0.2~0.6g/cm3

仪表的外形及安装尺寸：
1、仪表的安装形式及尺寸
A、侧置法兰内浮筒式

L0尺寸由用户指定，*大为200mm。
B、顶置法兰内浮筒式

L0尺寸由用户指定，*大为200mm。

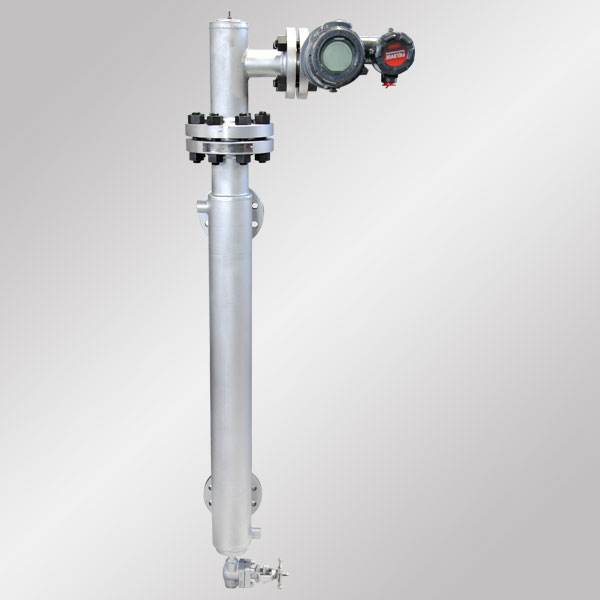

C、顶侧法兰外浮筒式

D、顶底法兰外浮筒式

E、双侧法兰外浮筒式

F、侧底法兰外浮筒式

2、安装法兰外形及尺寸：
其中浮筒与应用设备连接法兰规格尺寸如下：(DN40，PN4.0 Mpa；DN40，PN 6.3Mpa) (按JB82-59 标准加工)(注：图中括号内尺寸为PN6.3Mpa尺寸)

。
五、计算公式及计算方法
水校法：注水高度由下列公式计算：

测量液位时的计算公式	式中符号含义与单位	测量界位时的计算公式
L0=0	L0―零点水位的高度mm Lm―满量程水位的高度mm H―量程mm ρ―被测介质的密度g/cm3 ρ1―被测重介质的密度g/cm3 ρ2―被测轻介质的密度g/cm3	L0=H·ρ2
Lm=H·ρ		Lm=H·ρ1

挂重法：法码重量由下列公式计算：

测量液位时的计算公式	式中符号含义与单位	测量界位时的计算公式
G0=P	G0―零点时法码重量值g Gm―满量程法码重量值g p―内筒重量值g F―浮力值g F1―重介质浮力值g F2―轻介质浮力值g	G0=P-F2
Gm=P-F		Gm=P-F1

                        (内筒直径、重量标注在标牌上)
浮力值F的计算方法：
F=(π/4)D2·H·ρ   F1=(π/4)D2·H·ρ1    F2=(π/4)D2·H·ρ2
式中：F―浮力值；           ρ―被测介质的密度；          H―量程；
F1―重介质浮力值；     ρ1―被测重介质的密度；        D―内筒直径；
F2―轻介质浮力值；     ρ2―被测轻介质的密度；
六、安装使用注意事项：
1、仪表不宜安装在有剧烈震动的环境中；
2、仪表安装应牢固可靠，测量室安装必须与地面垂直；
3、仪表安装前必须拆除套在杠杆上的防震胶环。
七、订货须知：
1、订货时请按型号命名格式正确填写，确定产品选型；以及被测液体的密度等相关量；
2、如有特殊要求请注明；
3、注明发货详细地址以及供货时间。
