  • 冷冻水流量计
  •

    冷冻水流量计,冷冻水流量表,冷冻水计量表(电磁流量计)测量原理:

    电磁流量计根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:E=KBVD式中:
    E-感应电势;
    K-与磁场分布及轴向长度有关的系数;
    B-磁感应强度;
    V-导电液体平均流速;
    D-电极间距;(测量管内直径)
    传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

    冷冻水流量计,冷冻水流量表,冷冻水计量表(电磁流量计)应用场合:

    主要用于测量导电液体的体积流量。在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

    四、结构形式:
    1、传感器:
    传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。
    a、测量导管:由不锈钢导管、衬里和连接法兰组合而成,为被测液体现场工况测量的载体。
    b、测量电极:安装在测量导管内侧壁,与轴流方向垂直,使测量液体产生信号的一对电极。
    c、励磁线圈:在测量导管内产生磁场的上下两个励磁线圈。
    d、铁芯和磁轭:将励磁线圈产生的磁场导入液体,并构成磁回路。
    e、壳  体:仪表外包装。
    2、转换器:即为智能二次表,其将流量信号放大处理,单片机运算后,可显示流量、累计量,并能输出脉冲、模拟电流等信号,用于流体流量的计量或控制。
    3、产品组装形式:其分为一体型和分体型两种形式。
    a、一体型:传感器和转换器一体安装。

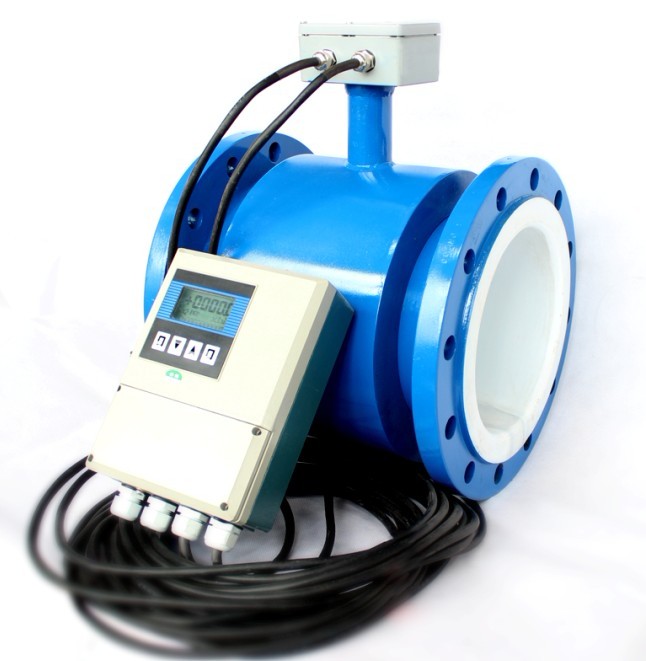

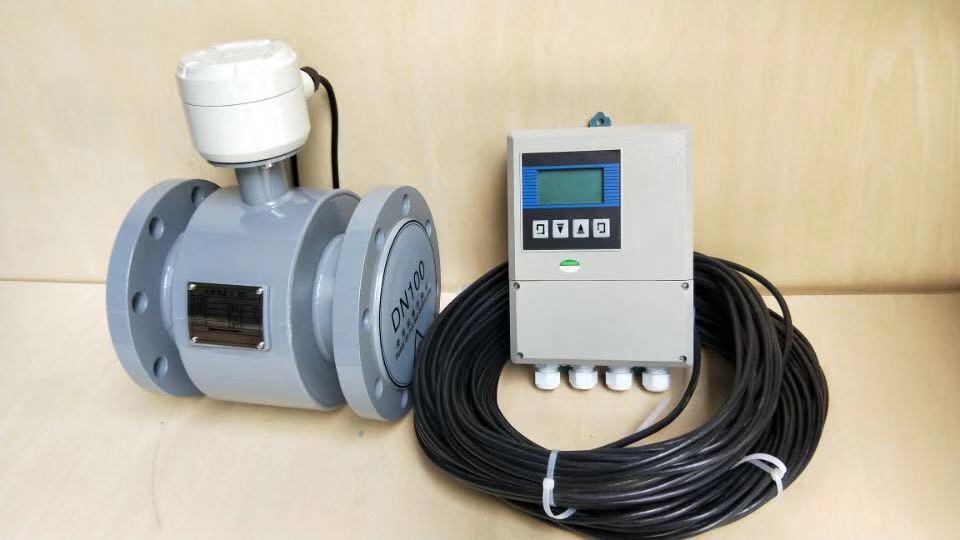

    b、分体型:传感器和转化器分离安装,通过连接电缆形成流量计量系统。
    c、为适应不同介质测量的要求,传感器的衬里和电极材料可以有多种选择。

    冷冻水流量计(电磁流量计)性能特点:

    1、仪表结构简单、可靠,无可动部件,工作寿命长。
    2、无截流阻流部件,不存在压力损失和流体堵塞现象。
    3、无机械惯性,响应快速,稳定性好,可应用于自动检测、调节和程控系统。
    4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
    5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
    6、备有管道式、插入式等多种流量计型号。
    7、采用EEPROM存贮器,测量运算数据存贮保护安全可靠。
    8、具备一体化和分离型两种型式。
    9、高清晰度LCD背光显示。

    冷冻水流量计(电磁流量计)技术指标:
    1、仪表精度:管道式0.5级、1.0级;插入式2.5级。
    2、测量介质:电导率大于5μS/cm的各种液体和液固两相流体。
    3、流速范围:0.2~8m/s。
    4、工作压力:1.6MPa。
    5、环境温度:-40℃~+50℃。
    6、介质温度:聚四氟乙烯衬里≤180℃;橡胶材质衬里≤65℃。
    7、防爆标志:ExmibdⅡBT4。
    9、外磁干扰:≤400A/m。
    10、外壳防护:一体化型: IP65。
    分 离 型: 传感器IP68(水下5米,仅限于橡胶衬里)转换器IP65。
    11、输出信号:4~20mA.DC,负载电阻0~750Ω。
    12、通讯输出:RS485或CAN总线。
    13、电气连接:M20×1.5内螺纹,φ10电缆孔。
    14、电源电压:90~220V.AC、24±10%V.DC。
    15、zui大功耗:≤10VA。

    安装环境的选择
    为了使变送器工作稳定,在选择安装环境时应注意以下几方面的要求:
    1、尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等),以免磁场影响传感器的工作磁场和流量信息。
    2、应尽量安装在干燥通风之处,不宜在潮湿,易积水的地方安装。
    3、应尽量避免日晒雨淋,避免环境温度高于45℃及相对湿度大于95.9%。
    4、选择便于维修,活动方便的地方。
    5、流量计应安装在水泵后端,决不能在抽吸侧安装;阀么应安装在流量计下游侧。



    安装注意事项:
    1、流量计的传感器应垂直安装,并且流体自下而上流动,以满足固、液两项处于混合的状态。原因是如介质中有固体物(泥沙、小石子颗粒等)容易发生沉淀的情况。另外管路中有鱼和杂草的情况鱼在管路中的游动,会造成流量计输出的来回摆动;挂在电极附近的杂草的来回摆动也会引起流量计的输出不稳定。在流量计上游入口处设置金属滤网挡住鱼和杂草进入测量管内。
    2、防止负压的管路设置操作不当将引起传感器内产生负压。当同时关闭流量计上、下游的阀门,若流体的温度高于气温.冷却后收缩,使管内压力有形成负压的危险。负压造成衬里与金属导管剥离,引起电极泄漏。
    3、在流量计附近加负压防止阀,打开阀门接通大气压,以防止在传感器内产生负压。流量计下游接有垂直管道时,若用流量传感器上游阀门来关闭或调节流量,传感器测量管内将形成负压。为了防止负压,需加背压或使用下游阀门来调节和关闭流量。
    4、适当的维护空间,大口径流量计往往安装在仪表井内,为了管道安装、接线、检查和维护的方便,需要留有适当的空间。为了观测、接线和维护的方便,仪表安装应距地面有一定的高度,以便于清洗、安装。

    八、整机和传感器技术数据:

    执行标准

    JB/T 9248—1999

    公称通径

    15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

    zui高流速

    15m/s

    *度

    DNl5~DN600

    示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)

    DN700—DN3000

    示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S)

    流体电导率

    ≥5uS/cm

    公称压力

    4.0MPa

    1.6MPa

    1.0MPa

    0.6MPa

    6.3、10MPa

    DNl5~DN150

    DNl5~DN600

    DN200~DN1000

    DN700~DN3000

    特殊订货

    环境温度

    传感器

    —25℃—十60℃

    转换器及一体型

    —10℃—十60℃

    衬里材料

    聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA

    zui高流体温度

    —体型

    70℃

    分离型

    聚氯丁橡胶衬里

    80℃;120℃(订货时注明)

    聚氨酯衬里

    80℃

    聚四氟乙烯衬里

    100℃;150℃(订货时注明)

    聚全氟乙丙烯(F46)

    加网PFA

    信号电极和接地电极材料

    不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨

    电极机构

    DN300—DN3000

    连接法兰材料

    碳钢

    接地法兰材料

    不锈钢1Crl8Ni9Ti

    进口保护法兰材料

    DN65—DNl50

    不锈钢1Crl8Ni9Ti

    DN200~DNl600

    碳钢十不锈钢1Crl8Ni9Ti

    外壳防护

    DNl5~DN3000分离型橡胶或聚氨酯衬里传感器

    IP65或IP68

    其他传感器、——体型流量计和分离型转换器

    IP65

    间距(分离型)

    转换器距离传感器一般不超过100m


    电磁流量计衬里的选择:

    衬里材料

    主要性能

    zui高介质温度

    适用范围

    —体型

    分离型



    聚四氟乙烯(F4)

    是化学性能zui稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐高流速液氟、液氧、自氧的腐蚀。

    70℃

    100℃ 150℃(需特殊订货)

    1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。

    聚全氟乙丙烯(F46)

    同F4,耐磨性、抗负压能力高于F4。

    同上



    聚氟合乙烯(Fs)

    适用温度上限较聚四氟乙烯低,但成本也较低。

    80℃



    聚氯丁橡胶

    1、有极好的弹性,高度的扯断力,耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀,不耐氧化介质的腐蚀。

    80℃ 120℃(需特殊订货)

    水、污水、弱磨损性的泥浆矿浆。

    聚氨酯橡胶

    1、耐磨性能极强。

    2、耐腐蚀性能较差。

    80℃

    中性强磨损的矿浆、煤浆、泥浆

    十六、进口保护法兰和接地法兰(或接地环)的选择:

    法兰种类

    适 用 范 围

    接地法兰(或接地环)

    适用于非导体管道,如塑料管道,但有接地电极的传感器不需要。

    进口保护法兰

    当介质有强磨损性时选用。

    电极的选择:

    电极材料

    耐蚀及耐磨性能

    不锈钢0Crl8Nil2M02Ti

    用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及,市政、环保等领域。

    哈氏合金B

    对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。

    哈氏合金C

    能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如:Fe,"、、Cu"下或含其他氧化剂的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀

    能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fc++、Cu++)时,则腐蚀大为降低。

    具有优良的耐蚀性和玻璃很相似。除了发烟硫酸、碱外,几乎能耐——切化学介质(包括沸点的盐酸、硝酸和l 50℃以下的硫酸)的腐蚀。

    铂/钛合金

    几乎能耐——切化学介质,但不适用于王水和铵盐。

    不锈钢涂覆碳化钨

    用于无腐蚀性,强磨损性的介质。

    注: 由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

    十、流量范围:

    口径(mm)

    流量范围(m3/h)

    口径(mm)

    流量范围(m3/h)

    φ15

    0.06~6.36

    φ450

    57.23~5722.65

    φ20

    0.11~11.3

    φ500

    70.65~7065.00

    φ25

    0.18~17.66

    φ600

    101.74~10173.6

    φ40

    0.45~45.22

    φ700

    138.47~13847.4

    φ50

    0.71~70.65

    φ800

    180.86~18086.4

    φ65

    1.19~119.4

    φ900

    228.91~22890.6

    φ80

    1.81~180.86

    φ1000

    406.94~40694.4

    φ100

    2.83~282.60

    φ1200

    553.90~55389.6

    φ150

    6.36~635.85

    φ1600

    723.46~72345.6

    φ200

    11.3~1130.4

    φ1800

    915.62~91562.4

    φ250

    17.66~176.25.

    φ2000

    1130.4~113040.00

    φ300

    25.43~2543.40

    φ2200

    1367.78~136778.4

    φ350

    34.62~3461.85

    φ2400

    1627.78~162777.6

    φ400

    45.22~4521.6

    φ2600

    1910.38~191037.6



    电磁流量计设计及订货须知:
    1、介质:名称、成分、状态、导电性或电导率;
    2、工作状态zui高、正常、zui低温度(℃);
    3、工作状态zui高、正常、zui低压力(Mpa);
    4、管道内外径(DN),zui小、正常、zui大流量(m3/h);
    5、腐蚀性、磨损性,是否有负压;
    6、安装要求及环境:一体还是分体,信号输出,通讯方式,供电电源;
    7、安装环境:防护等级和防爆要求。
    分体式冷冻水流量计价格,厂家,选型

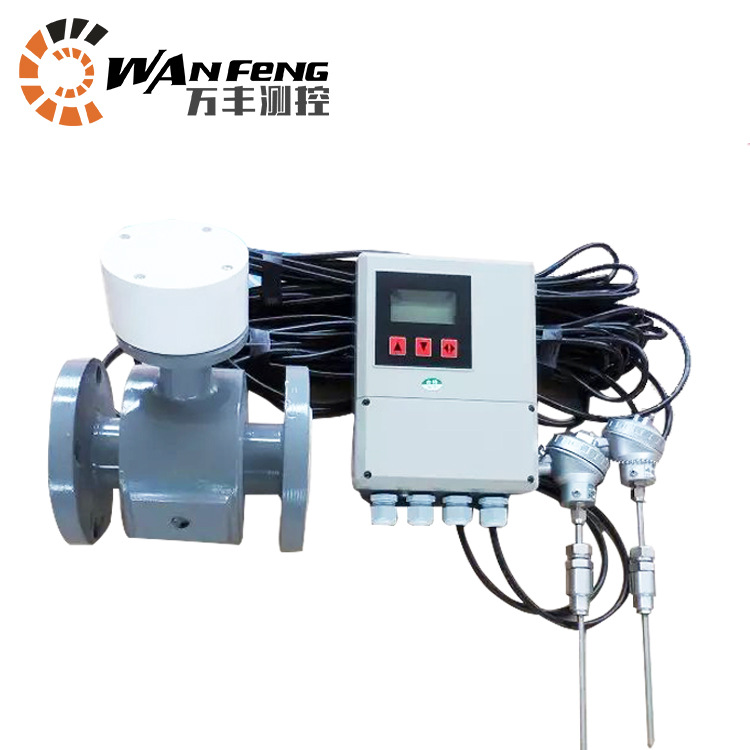

    分体式电磁能量计,介质:冷冻水
