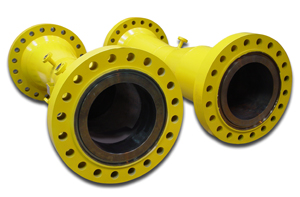

文丘里管流量计
一、标准(经典)文丘里管流量计概述
文丘里管是根据文丘里效应研制开发的一种节流式流量传感器,是一种标准节流装置。文丘里管按结构分为标准文丘里管和通用文丘里管。
标准(经典)文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。
标准文丘里按国标GB/T2624-2006进行设计制造,按国标JJG640-94进行检定。
通用文丘里系列流量传感器除了继承了标准文丘里管准确度高,重复性好,压损小,所需前直管道短等优点,还具备自身装置小,防堵的优点。可用于两向流,混相流,低流速、大管径,异形管道等复杂流量问题的测量。
二、标准(经典)
文丘里管流量计
测量原理
充满管道的流体,当它流经管道内的节流件时,流速将在文丘里管喉颈处形成局部收缩,因而流速增加,静压力降低,于是在节文丘里管喉颈前后便产生了压差。流体流量愈大,产生的压差愈大,这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。
三、标准(经典)文丘里管流量计特点
1. 标准(经典)文丘里管是按国标GB/T2624设计制造,按国标JJG640检定的标准节流装置,无需标定。
2. 在标准节流装置中,它所要求的上、下游直管段*短,*压力损失*小。
3. 性能稳定、可靠性高。
4. 计算准确、能耗小。
5. 可用于液体、气体、蒸汽及两相流等各种脏污介质。
6. 结构简单,易安装,维护方便。
7. 标准文丘里本体较长大约是管径的2~5倍。
四、主要技术参数
1. 公称直径: 50mm≤DN≤3000mm
粗铸收缩段:100mm≤DN≤1600mm
机械加工收缩段:20mm≤DN≤250mm
粗焊铁板收缩段:100mm≤DN≤3000mm
2. 节流孔径比β:0.3≤β≤0.75
粗铸收缩段:0.3≤β≤0.75
机械加工收缩段:0.4≤β≤0.75
粗焊铁板收缩段:0.4≤β≤0.7
3. 雷诺数范围: 2×10
5
≤ReD≤2×10
6
粗铸收缩段:2×10
5
≤ReD≤2×10
6
机械加工收缩段:2×10
5
≤ReD≤10
6
粗焊铁板收缩段:2×10
5
≤ReD≤2×10
6
4. 精度等级:0.5级、1级、1.5级、2级
5. 工作压力:公称压力:PN≤42Mpa
6. 介质温度:-50℃≤t≤500℃
7. 参照标准:GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004
8. 连接方式:法兰连接、焊接、螺纹
