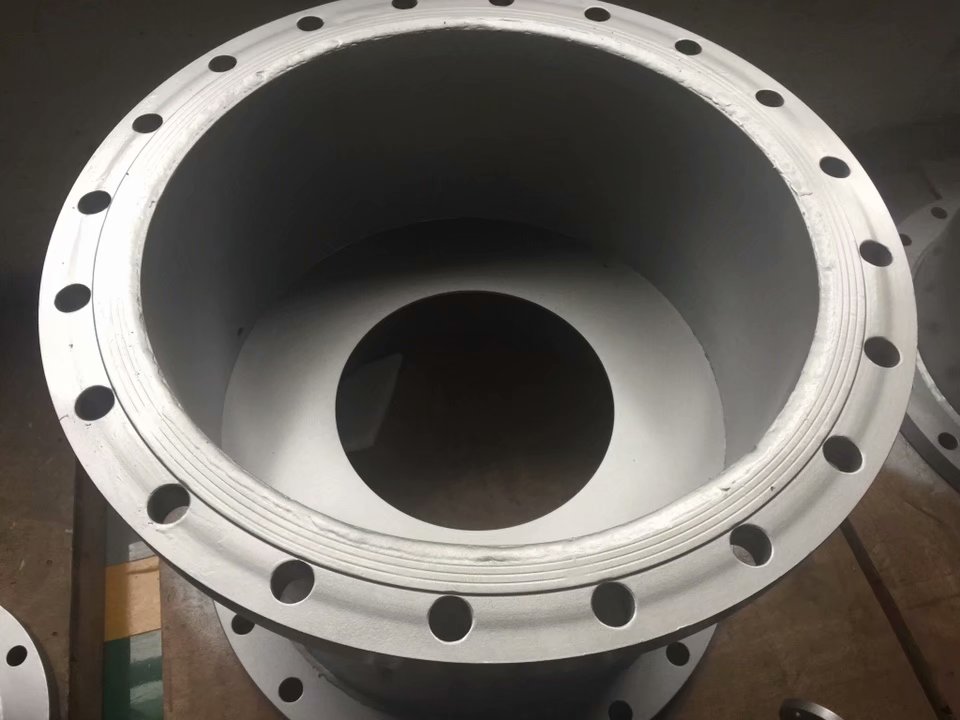

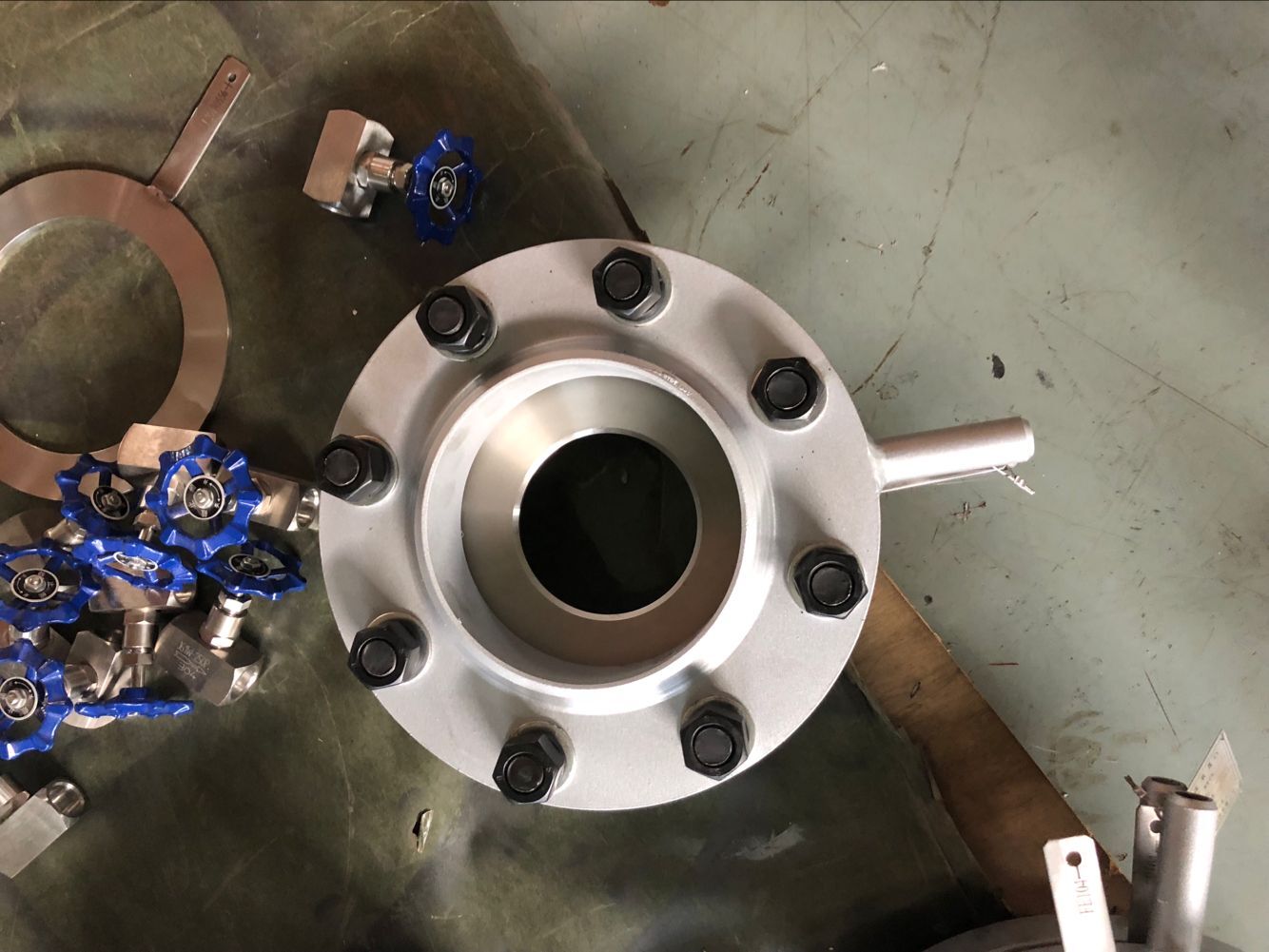

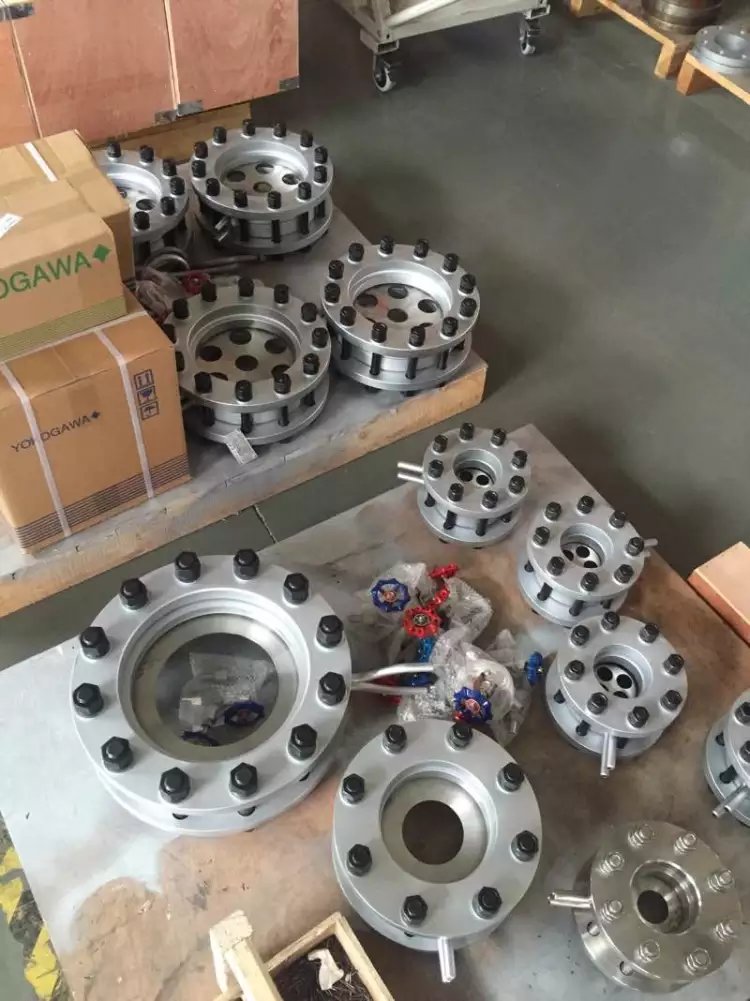

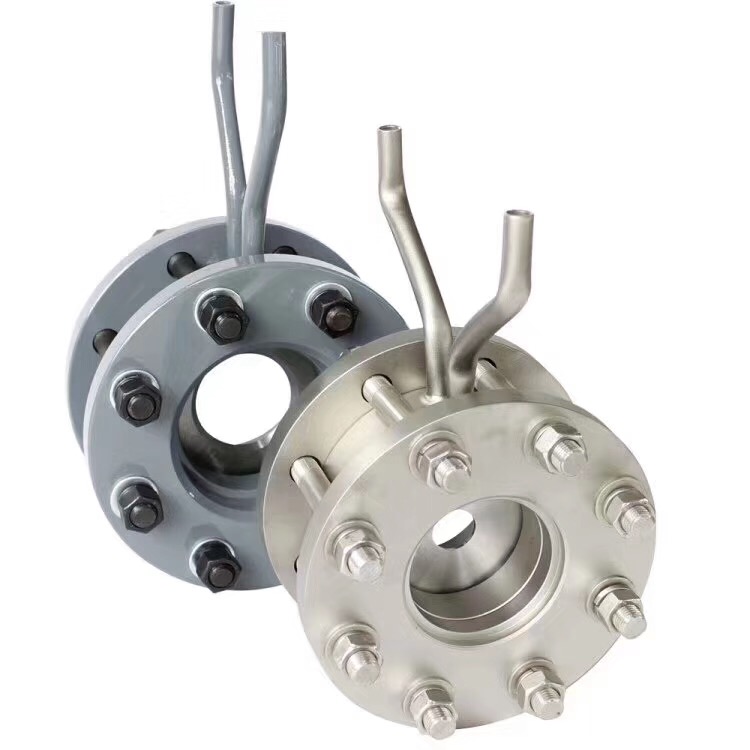

标准孔板流量计(节流装置)又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成**应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定,使用可靠等特点.
节流装置适用范围 :
1. 公称直径: 15 mm ≤DN≤1200mm
2. 公称压力:PN≤10MPa
3. 工作温度:-50℃≤t≤550℃
4. 量程比:1:10, 1:15
5. 精度:0.5级,1级
标准孔板流量计(节流装置)是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06
节流装置特点:
▲节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。
▲孔板计算采用国际标准与加工
▲应用范围广,全部单相流皆可测量,部分混相流亦可应用。
▲标准型节流装置无须实流校准,即可投用。
▲一体型孔板安装更简单,无须引压管,可直接接差压变送器和压力变送器。
智能型特点
▲采用进口单晶硅智能差压传感器
▲高精度,完善的自诊断功能
▲智能标准孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外,还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10:1
智能型技术指标
▲高精度:±0.075%
▲高稳定性:优于0.1%FS/年
▲高静压:40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压
节流装置工作原理
充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。
节流装置组成
节流装置适用范围及有关技术指标
节流件名称 |
适用管道 (DN mm) |
适用直径比B(d/D) |
应用特点 |
流出系数不确定度Ec% |
设计标准 |
||
角接取压标准孔板 |
环室式 |
50-500 50-500 |
0.2-0.75 0.2-0.75 |
适用于清洁介质其中GD结构适合高温高压条件下流量的测量 |
0.6-0.75% |
ISO5167 GB/T2624-93 |
|
夹紧环式 |
50-500 |
0.2-0.75 |
易于清除污物,可用于不太清洁流体流量的测量 |
||||
斜钻孔式 |
450-1000(3000) |
0.2-0.75 |
|||||
法兰取压标准孔板 |
50-1000 |
0.2-0.75 |
易于清除污物,适用于各种介质 |
0.6-0.75% |
ISO5167 GB/T2624-93 |
||
径距取压标准孔板 |
50-1000 |
0.2-0.75 |
|||||
角接取压标准喷嘴 (ISA1932喷嘴) |
50-500 |
0.3-0.8 |
压损小,寿命长,尤其适用于蒸汽流量测量 |
0.8-1.2% |
ISO5167 GB/T2624-93 |
||
长径喷嘴 |
50-630 |
0.2-0.8 |
压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 |
2.0% |
ISO5167 GB/T2624-93 |
||
经典文丘利管 |
机械加工式 |
100-800 |
0.2-0.8 |
压力损失小,所需直管段小于孔板、喷嘴 |
1.0% |
ISO5167 GB/T2624-93 |
|
粗焊铁板式 |
200-1200(2000) |
0.4-0.7 |
1.5% |
||||
文丘利喷嘴 |
65-500 |
0.316-0.77 |
同上 |
1.2-1.75% |
ISO5167 GB/T2624-93 |
||
1/4圆孔板 |
25-150 |
0.245-0.6 |
适用于低雷诺数 |
2.0-2.5% |
DIN BS |
||
锥形入口孔板 |
25-250 |
0.1-0.316 |
同上 |
2.0% |
BS |
||
圆缺孔板 |
50-1500 |
0.32-0.8 |
适用于赃污,有气泡析出或含有固体微粒的流体测量。 |
1.5% |
DIN |
||
偏心孔板 |
100-1000 |
0.46-0.84 |
1-2% |
ASME |
|||
小孔板 |
12.5-40 |
0.2-0.75 |
适用于小管道流量测量 |
0.75% |
ASME |
||
透镜式孔板 |
12.5-150 |
0.2-0.75 |
适用于高压常温小管道流量测量 |
0.6-0.75% |
ISO5167ASME |
||
端头孔板 |
大于等于15 |
0.2-0.62 |
1.5-2.0% |
|
|||
双重孔板 |
25-400 |
0.2-0.8 |
适用于大流量测量 |
|
|
||
限流孔板 |
|
名称 |
型号 |
取压方式 |
公称管径(mm) |
公称压力(MPa) |
执行标准(结构) |
标准孔板 |
LGB |
角接(环室取压) |
50~400 |
小于10 |
GB2624 K07(兰化)DG |
LGB-Z |
角接(钻孔取压) |
400~2000 |
小于1.6 |
||
LGB |
环室(八槽) |
50~400 |
小于32 |
流量测量手册 |
|
LGB |
环室(无法兰焊接式) |
50~275 |
小于28.22 |
流量测量手册DG0711~0718 |
|
LGB-F |
法兰取压 |
50~800 |
小于2.5 |
GB2624 K06(兰化) |
|
LGB-F |
法兰取压 |
50~400 |
4.0~40 |
GB2624 K06(兰化)石化 |
|
LGB-J |
径距取压 |
50~760 |
小于10 |
GB2624 |
|
标准喷咀 |
LGP |
角接(环室取压) |
50~400 |
小于10 |
GB2624 流量测量手册 |
LGP-Z |
角接(钻孔取压) |
400~500 |
小于1.6 |
||
LGP |
环室(八槽) |
50~300 |
小于32 |
流量测量手册 |
|
LGP |
环室(高压透镜垫式) |
15~150 |
小于32 |
||
LGP |
环室(无法兰焊接式) |
175~350 |
小于17.36 |
DG 0702~0710 |
|
长径喷咀 |
LGC-J |
径距取压 |
50~630 |
小于16 |
GB2624 |
1/4圆孔板 |
LGH |
角接取压 |
50~260 |
小于10 |
GB2624 流量测量手册 |
LGH-F |
法兰取压 |
50~200 |
小于6.4 |
||
文丘里喷咀 |
LGL |
角接取压 |
65~500 |
小于2.5 |
|
文丘里管 |
LGW |
特殊取压 |
50~1200 |
小于2.5 |
|
双文丘里管 |
LGW-S |
特殊取压 |
小于1000 |
小于0.6 |
|
小管径孔板 |
LGX |
角接取压 |
12~40 |
小于6.4 |
K07(兰化) |
LGX-F |
法兰取压 |
12~40 |
小于6.4 |
企业标准 |
|
高压透镜垫 |
LGT |
角接取压 |
50~150 |
小于32 |
流量测量手册 |
圆缺孔板 |
LGQ |
角接(环室取压) |
100~400 |
小于1.6 |
|
LGQ-Z |
角接(钻孔取压) |
400~1000 |
小于1.6 |
||
LGQ-F |
法兰取压 |
100~350 |
小于6.4 |
||
双重孔板 |
LGS |
角接取压 |
100~400 |
小于6.4 |
|
偏心孔板 |
LGN |
角接取压 |
100~1000 |
小于6.4 |
|
限流孔板 |
LG-XL |
|
10~300 |
小于6.4 |
企业标准 |
锥形入口孔板 |
LGR |
角接取压 |
25~1000 |
小于10 |
GB2624 |
机翼测风装置 |
LJY |
特殊取压 |
少于1000 |
小于0.6 |
企业标准 |
订货须知:
1.订货时需提供:介质、口径、流量、压力、温度。
2.注明供货内容:节流件包括密封垫圈、环室、法兰、取压管等,若还要阀门、直管段、冷凝器、差压变送器,流量积算仪等,则必须特别注明。
