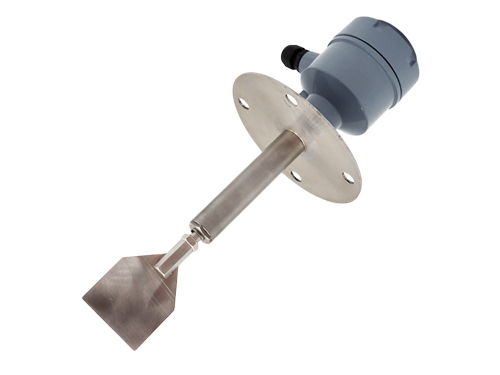

阻旋料位开关

阻旋料位开关基本参数
电源：110VAC 60HZ,220VAC 50HZ,240VAC 50Hz,24VAC 50HZ,24VDC
消耗功率：3W，1.5W(XR8□用)
接点容量：SPDT 5A/250VAC， 3A/250VAC(XR8□)
叶片转速：1R.P.M
耐电压：AC 1500V×1minute
测量扭矩：0. 05～0.1N·m，0.003～0.01N·m(XR8□)
适用比重：0.5g/cm³以上，0.3g/cm³(XR8□)以上
接续方式：牙口1"PF、3/4"PF(XR8□)，法兰JIS 2-1/2"x5kg/cm²(其它可依需求订制)
阻旋料位开关工作原理
阻旋式料位开关之叶片是利用传动轴与离合器相接，在未接触物料时，马达保持正常运转；当叶片接触物料时，马达电源断开并停止转动，机构同时输出一接点信号而测出料位高度。
安装注意事项
1．水平安装时，将开关以水平向下呈15℃～20℃之夹角安装，以减少物料的冲击。
2．接线盒入线口必须朝下，电缆固定螺母必须锁紧。
3．送电时应确认使用电压正确。
4．被控制线路负载必须与开关接点容量相匹配。
5．安装产品附近应避免有架桥破坏器或振动马达。
6．开关安装避免靠近入料口，以减少下料损坏叶片及误动作；若开关必须安装在靠近入料口处，请在开关上方200mm处加装一2"宽的保护挡板。
7．各产品安装时根据其型号不同，选择水平安装和垂直安装。
8．轴长可调型开关在现场拆解安装时，万向接头与传动轴连接时，锁紧螺母必须涂上缺氧胶，然后再用扳手锁紧。
9．现场安装、维护必须遵守“断电后开盖”的警告语。
10. 安装现场应不存在对铝合金有腐蚀作用的有毒气体。
11. 被测介质的*高温度不应超过产品标签中标明的温度。
12. 产品安装时请勿直接敲击叶片及传动轴。
扭力调整
1．用户可根据被测物的比重大小进行扭力调整。当被测物比重大时，可将弹簧扭力调至*强的位置，此时叶片的灵敏度较差；被测物比重愈小时，可将弹簧调至愈弱，则叶片的灵敏度较好。
2．具体方法：打开接线盒，将扭力弹簧靠近多孔一端拿出，根据需要插入对应的孔中（靠近端子台的孔扭力*弱）。
l 注意在使用过程中扭力弹簧的扭力，请勿随意更换，以免造成误动作。
常见故障及排除

NO.	故障现象	原因分析	排除方法
1	物料达到时，叶片仍转动	叶片尺寸与物料比重不符	重新确定叶片尺寸
2	叶片变形或传动轴变形弯曲	物料冲击力太大	做适当防护措施
3	叶片不转动	1．电源未接好	检查线路将线接好
3	叶片不转动	2．马达烧坏	与本公司联系更换马达

注意：1. 请勿自行改变传动轴及叶片的尺寸，这样会影响产品信号输出。

日常维护
1．检查传动轴、叶片是否弯曲变形或损坏。
2．检查传动轴与叶片之间的连接是否牢固。
3．定期清除叶片及传动轴上的物料及杂物。
4．接线盒请勿直接用水冲洗。
开箱及检查
1．包装应完好无损。
2．开箱时若发现本产品有损坏或部件脱落松动，请及时通知本公司。
3．装箱内容：
a) 产品1台
b) 说明书1份

　
