    HGU系列气体超声流量计是基于超声波时差法测量流速的新型流量计,采用四声道设计,可有效消除涡流和不对称流影响,提高计量准确度和可靠性。产品集流量计量、体积修正于一体,可直接测量气体测量条件下(简称“工况”)的体积流量、温度、压力、基准条件下(简称“标况”)体积流量和总量。根据需要还可增加物联网通信和系统平台预付费结算功能,是城市燃气贸易计量和石化、冶金、电力等行业工业气体测量的理想仪表。
    本产品执行国家 JJG1030-2007《超声流量计检定规程》和产品企业标准。



    2. 气体超声波流量计主要特点

    2.1. 超声基表部分

    Ø 两至三截面四声道布局,具备涡流和不对称流检测与补偿功能;
    Ø 具备多种自诊断功能和自主校正功能;
    Ø 独立计量芯结构设计,既便于维护同时可提升产品可靠性及使用寿命;
    Ø 范围度宽,≥50:1(DN25~DN40)和100:1(DN50~DN200);
    Ø 始动流速低,可测量流速下限不大于15mm/s;
    Ø 具备零点自跟踪功能,可有效消除零点漂移;
    Ø 四声道冗余设计,1~3声道故障仍可保证计量基本准确,可靠性高。
    Ø 直通测量管设计,零压损。

    2.2.  修正仪部分

    Ø 体积修正仪与超声基表采用UART通信方式,确保基表与修正仪数据完全同步,同时可采集基表的主要状态诊断信息并显示报警;
    Ø  体积修正仪采用全数字化设计技术,转换精度高,并具有完善的数据管理能力;
    Ø 物联网通信模块与修正仪采用独特的结构设计,且物联网模块设计标准化,2G、4G、NB可直接互换升级;
    Ø 采取多种电磁兼容设计技术,抗干扰能力强。

    4.1. 型号规格与计量参数

    4.1.1 型号规格与基本参数
                           表 1  型号规格参数

    型号规 公称通径DN
    mm
    流量范围
    m3/h
    始动流量
    m3/h
    介质*高压力(MPa.a)/公称压力(MPa.g)
    HGU-G25 25 0.4~40 0.10


    1.6/1.6
    HGU-G40 32 0.65~65 0.12
    HGU-G65 40 1.0~100 0.14
    HGU-G100 50 1.0~160 0.20
    HGU-G250 80 2.5~400 0.40
    HGU-G400 100 4.0~650 0.65
    HGU-G1000 150 10~1600 1.6
    HGU-G1600 200 16~2500 2.0







    4.1.2准确度等级及*大示值误差
        (1)超声基表
     1.0级: Qmin ≤Q<10%Qmax: ±2.0%, 10%Qmax≤Q≤Qmax:±1.0%。
    (2)体积转换主示值与各分量(参比条件下)
    a. 主示值*大误差:±0.5%;
    b. 压力*大示值误差为:±0.2%;
    c. 温度*大示值误差为:±0.2%(±0.5℃)。

    使用条件

    (1) 环境温度:-25?℃~+55?℃;
    (2) 介质温度:-20?℃~+60?℃;
    (3) 相对湿度:5%~95%;
    (4) 大气压力:70?kPa~106?kPa。
    (5) 机械振动:应无较强机械振动的场合;
    (6) 电磁和电子干扰:不存在较强电磁和电子干扰的环境;
    (7) 声学干扰:环境声学噪声对其测量性能不产生不良影响;
    (8) 脉动流:不会对其计量性能产生影响;
    (9) 测量介质:天然气、压缩空气、氮气和工业惰性气体等。

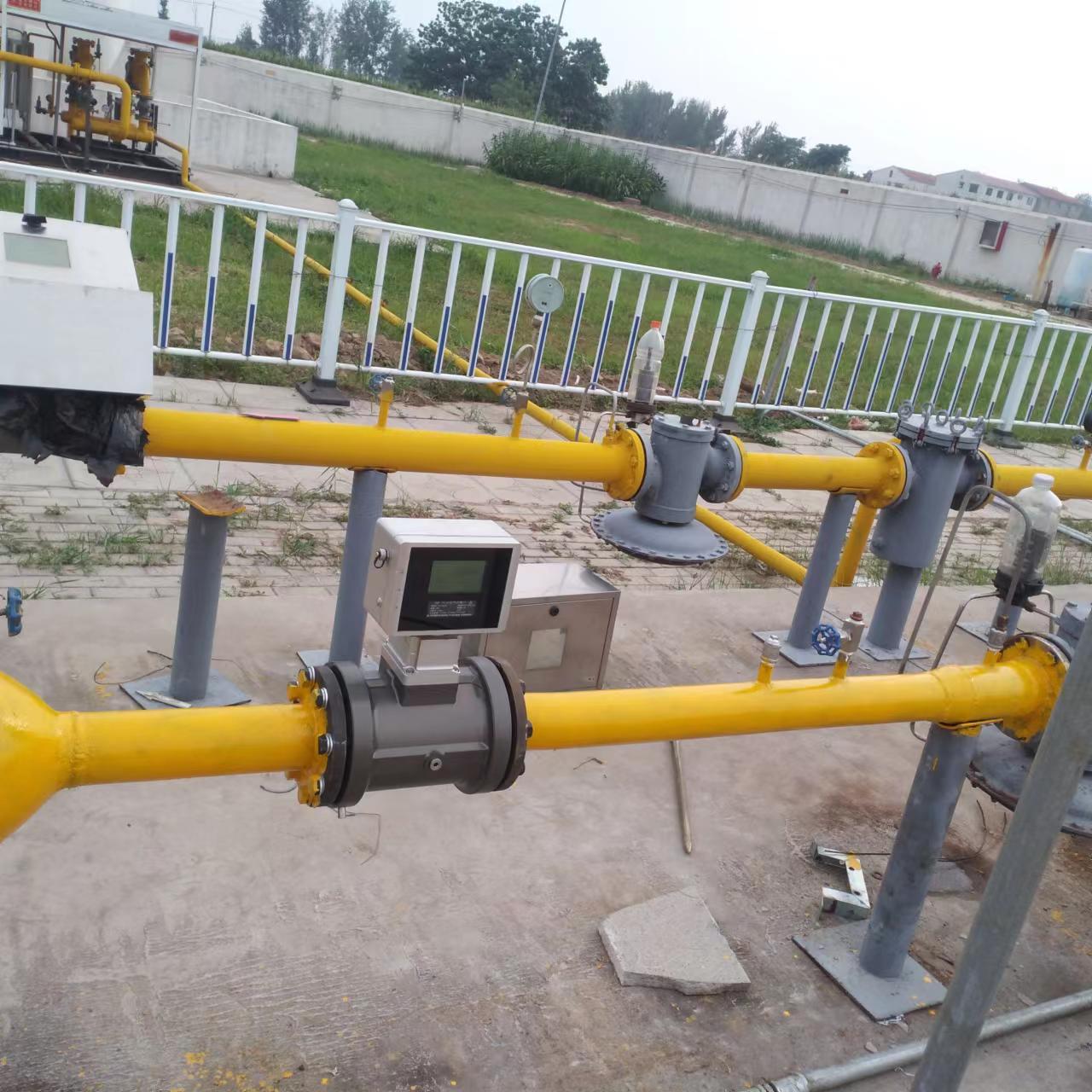

    气体超声波流量计应用照片
