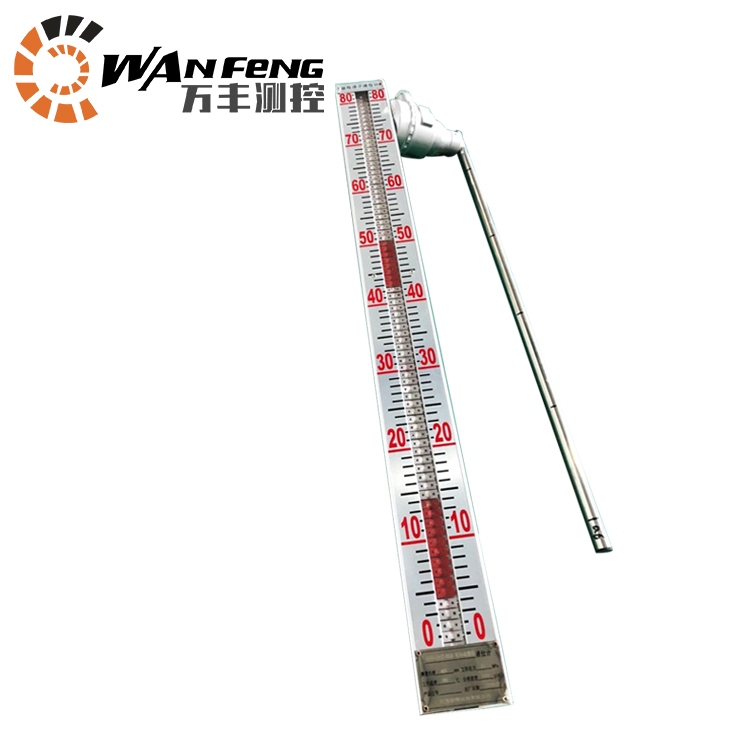

  • 磁翻板液位计面板
  • 磁翻板液位计可以拓宽UHZ系列的使用范围,更**地满足电力、供热、供气等行业的要求,采用独特的散热方式,有效地控制仪表的工作温度,避免了磁性元件在高温条件下退磁,确保仪表工作可靠,可测量高温450℃,高压25MPa。
    适用于高温高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
    用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。

    磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180度,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。
    适用场合:

    具有安全性便配有远传4-20mA信号和远传触点信号。 可**应用于石油、化工、焦化、冶金、船舶、电力、轻工、环保等行业中的塔、槽、罐容器内各种液体液位的连续测量。属就地指示(显示)型液位计。有多种安装形式供您选择,以适应不同场合、环境的要求。
    磁翻板液位计性能特点:
    1、显示器以红色指示液位,上部白色区域为无液部分,显示直观、醒目、夜明效果好。
    2、液位测量范围大,不受容器规格,形状以及安装位置的限制,全过程测量无盲区。
    3、液位显示器与被测介质完全隔离,安全,可靠。
    4、接液部分选用不同的材料制造,可适用于各种腐蚀性介质液位的测量。
    5、高温以及有毒有害和易燃易爆介质液位的测量,均具有很强的适用性。
    磁翻板液位计技术指标:
    测量范围:150~15000mm;
    *度:±10mm;
    工作压力:常压~25MPa;
    工作温度:-200~600℃;
    介质密度:0.5~2.0 g/cm3;
    介质密度差:≥150kg/m3(测量界位);
    环境振动:频率≤25Hz 振幅≤0.5mm;
    跟随速度:≤0.08m/s;
    介质粘度:≤0.4Pa.S(可采用夹套加热改善粘度条件);
    过程连接:
    侧装法兰:DN25/PN1.0,PN1.6,PN2.5/HG20592~20635-97;
    顶装法兰:DN100/PN1.0,PN2.5凸面或DN100/ PN1.0,PN2.5凸面/HG20592 ~20635-97;或者由客户指定安装尺寸。
    材质:
    主导管:1Cr18Ni9Ti;304;316L ;PP;PVC;PTFE;
    浮子:钛;PTFE。
    磁翻板液位计安装与调试:
    1、产品已经经过我公司严格的试压、模拟运行等测试。零位已经迁至实际零位,用户可以直接安装。
    2、安装时需注意主导管内切勿进入导磁杂质,以免影响浮球与显示板的磁耦合性能。
    3、安装完成后需进行一次磁柱矫正,具体过程见使用说明书。
    七、分类和应用:
    1、插入型磁翻板液位计:该液位计适用于地下槽、池的液位测量和控制。
    2、保温型磁翻板液位计:该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定。使仪表正确指示出被测液位。
    3、防霜型磁翻板液位计:是我厂专为解决低温液体液位计外结冰而设计的产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
    4、耐强腐蚀型磁翻板液位计:该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。
    5、是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。
    八、安装、使用和维护:
    1、液位计安装必须垂直,以保证磁性浮子在主导管内上下运动自如。
    2、液位计与容器之间应装有截止阀,以便清洗和检修时切断物料。
    3、液位计筒体周围不容许有磁体靠近,否则会直接影响液位计正常工作。
    4、液位计出厂时一般不保温,但可根据用户需求代为保温,如用户自行采用拌热管路时,必须选用非导磁材料。
    5、为防止运输中磁性浮子在主导管内高速滑动而被撞击,液位计出厂前,用卡丝将磁性浮子固定在下引液管处,用户在安装使用前应先抽去卡丝方能安装。
    6、液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示红色,使零位以上显示白色
    7、液位计投入运行时,应先打开上引液管阀门,然后慢慢开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正。)
    8、打开底法兰闷板,装入磁性浮子时,应注意重端带磁性一端向上,不能倒装。
    9、液位计筒体内不应有固体杂质和磁杂质进入,以免对浮子造成卡阻及减弱浮力。
    10、根据介质情况,可定期清洗主导管,清除管内沉积物杂质。
    九、安装时应注意的问题:
    1、液位计与被测容器的上下分液管间需各装一只截止阀门以便打开或关闭液位计和便于液位计的维修。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉,注入清水即可清洗液位计的主体。
    2、安装液位计时,法兰中心线垂直度≤4‰,当液位计的测量范围大于3米时,需要考虑增加中间加固法兰(或耳朵攀)作固定支撑以增加强度。 配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于 0.8mm2。与交 流电源同路平行铺设时,至少应保持20厘米以上的间距,需单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
    3、配套远传液位变送器与二次仪表之间隔连线,要求连线的芯线截面面积应大于0.8mm2。与交流电源同路平行铺设时,至少应保持20厘米以上的间距,需单独穿铁管铺设,或用屏蔽二芯电缆铺设,屏蔽层只能一端接地。
    4、选用液位控制器,其触点容量均以阻性负载设计,如用非阻性或大力功率负载则要用中间继电器转换。
    5、对液体介质中含有悬浮杂质的亲磁物质的场合,不宜使用本液位计,因这些杂质会对浮子组件造成卡阻。
    6、外形结构中的盲区(L1)与介质密度有关,故不同介质有不同盲区

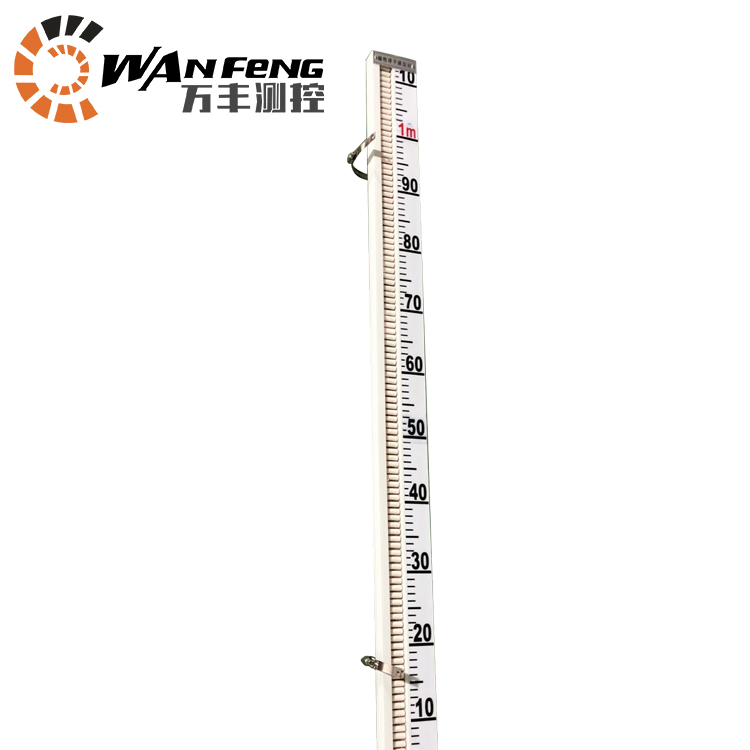

    磁翻板液位计显示面板,高温面板,不锈钢抽真空防尘面板
