  • 椭圆齿轮流量计安装注意事项及误差调整
  • 2019-08-20
  • 1、 椭圆齿轮流量计前应安装配套过滤器,且配套过滤器的出口紧接流量计的入口,两者本体上箭头指向与液体流向一致。

    2、 当被测液体含有气体时,流量计前应安装消气过滤器。

    3、 不论管路是垂直还是水平安装,但流量计中的椭圆齿轮应安装成水平位置(即表度盘应与地面垂直)。

    4、 流量计在正确安装情况下,如果不易看清读数,可把计数器转向180度或90度均可.

    5、 新流量计在安装前先用竹棍从出口处把椭圆齿轮推几次,如发现不动,可以用柴油浸泡(避免出厂校验后内存沉淀物)。

    6、 流量控制阀应安装在流量计进口处,开闭阀门装在出口处,使用开闭阀时缓慢启动,不要突然开启以防“水击”现象。

    7、 在新管道上安装流量计前,管道需要冲洗,冲洗时采用直管段(替代流量计位置)防止焊渣,杂物等进入流量计。

    8、 严禁用水校验铸铁、铸钢材质的流量计。

    9、 流量计在使用时流量大小不得超过技术要求.流量计工作在*大流量50—80%为优。

    10、 被测液体如果具有化学腐蚀性,须选用不锈钢材质的流量计。

    首先,按照要求正确安装后的椭圆齿轮流量计,使用时即可保证足够的精度,通常累计值的精度可达0.5级,是一种较为准确的流量计量仪表。但是,如果使用时被测介质的流量过 小,仪表的泄漏误差的影响就会突出,不能再保证足够的测量精度。因此,不同型号规格的椭圆齿轮流量计对*小使用流量有一允许值,只有当实际被测流量大于该下限流量允许值时,测量精度才能得到保证。
    其次,使用椭圆齿轮流量计要注意被测介质的温度不能过高,否则不仅会增加测量误差,而且有使齿轮发生卡死的可能。为此,椭圆齿轮流量计在仪表所规定的使用温度范围内使用。 长期使用后的椭圆齿轮流量计,其内部的齿轮会被腐蚀和磨损,从而影响测量精度。因此,要经常注意观察,并定期拆下进行检查,若条件允许*好定期进行标定。

    椭圆齿轮流量计误差计算及调整

    为了使流量计误差在基本误差限之内,往往需要进行误差调整.即通过更换装在计数器内的一对调整齿轮(调整牙)来改变机械传动速比,从而使流量计的示值得以调整。

    误差调整不能改变流量计的流量特性,仅使其特性曲线人为的处于新的坐标系中。

    一般来说,在规定(或实际使用)的流量范围内,其*大与*小流量点的基本误差范围不在规定精度的基本误差限,均可通过误差调整使其流量计基本误差合格。

    已使用过的流量计,一般先用原来的调节齿轮组进行误差检定,然后根据具体的误差情况再进行误差调整。

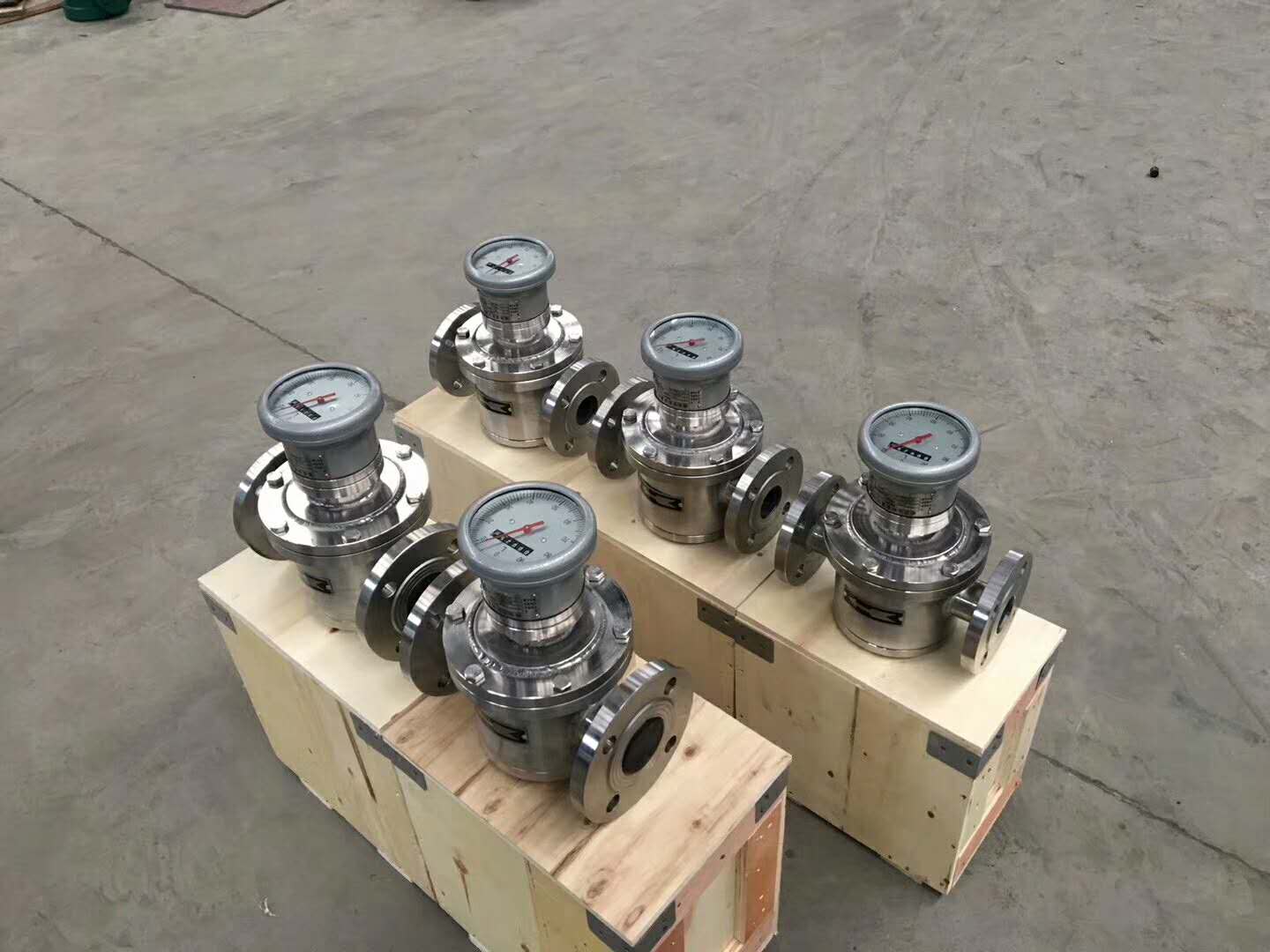

    不锈钢椭圆齿轮流量计
