容积式流量计
  • 润滑油流量计
  • 一、产品介绍

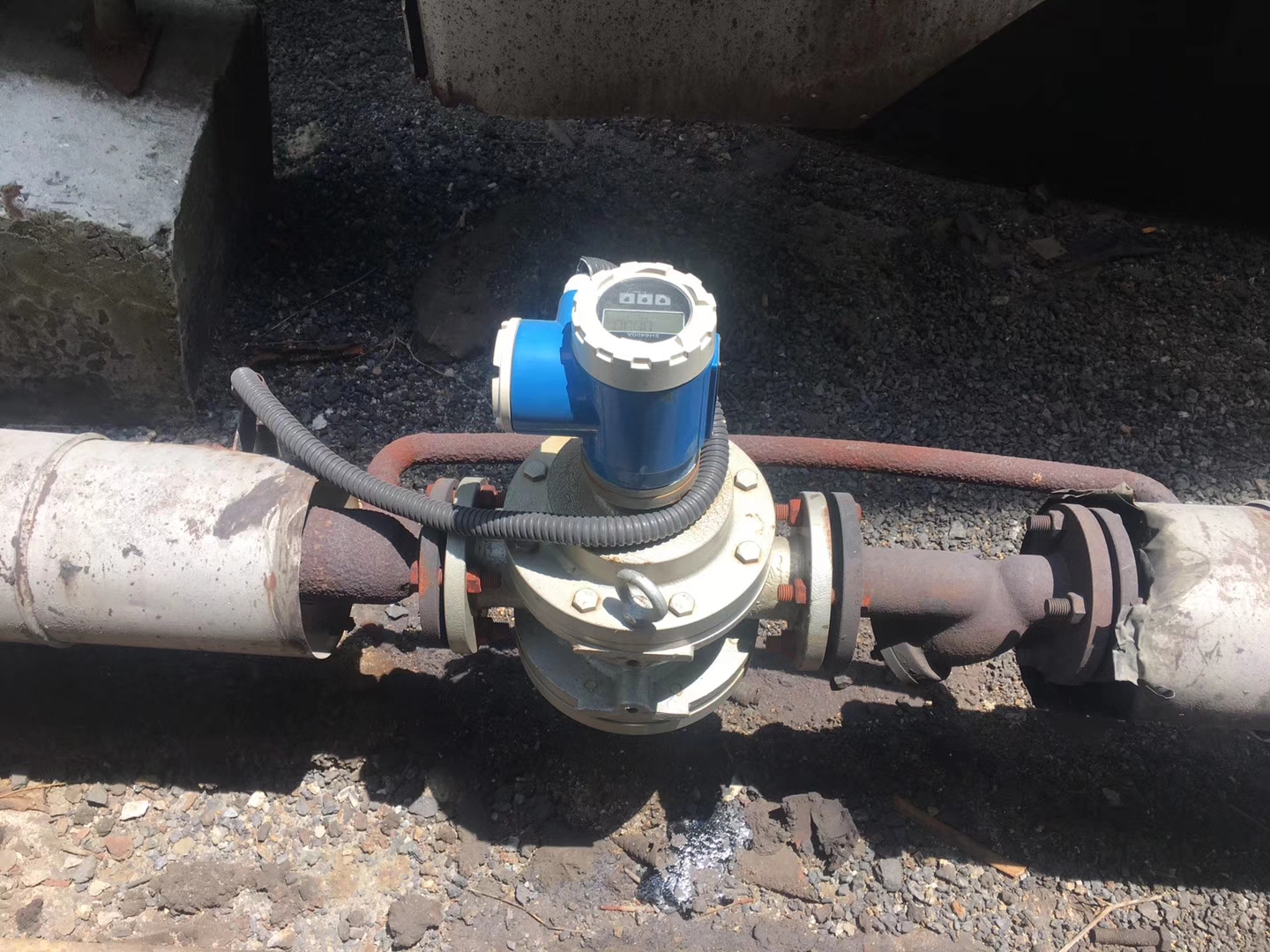

       椭圆齿轮流量计(润滑油流量计)是用来测量液体流量的精密仪表。系直读累积式仪表,是计量流经管道内液体流量总和的容积式流量计。椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构,显示表头具有显示累积流量、瞬时流量及回零功能,可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等),流量计可以选用不同的材料(铸钢、不锈钢和316)制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的 XMJA-9000系列流量积算仪等仪表配套,便于集中检测,输出标准信号,作自动控制和数据处理等用,并可直接与计算机联网。

    二、结构与工作原理
     椭圆齿轮流量计由流量变送器和计数机构组成。变送器与计数机构之间加装散热器,则构成高温型椭圆齿轮流量计变送器由装有一对椭圆齿轮转子的计量室和密封联轴器组成,计数机构则包含减速机构、调节机构、计数器、发讯器。

         计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。椭圆齿轮流量计进出口压力差推动而旋转,从而不断地将液体经初月形空腔计量后送到出口处,每转流过的液体是初月形空腔的四倍,由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器,便可知道通过管道中液体总量和瞬时流量。


    三、产品特点:
    1
    、测量精度较高:0.2级与0.5级;
    2
    、机构简单、坚固、运行可靠;
    3
    、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;
    4
    安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。
    5
    铸铁椭圆齿轮流量计,广泛用于各种油品及对铸铁不腐蚀液体介质的计量
    6
    铸钢椭圆齿轮流量计用于高压、低腐蚀性介质的计量
    7
    不锈钢椭圆齿轮流量计广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等的计量
    8
    、为了防止流量计的齿轮被杂质卡死,在流量计的上游必须安装过滤器

    使用注意事项

          1)清洗管线:新投管线运行前要清扫,往往随后还要用实流冲洗,以去除残留焊屑垢皮等。此时先应关闭仪表前后截止阀,让液流从旁路管流过;若无旁路管,仪表位置应装短管代替。
      2)排尽气体:通常实液扫线后,管道内还残留较多空气,随着加压运行,空气以较高流速流过容积式流量计,活动测量元件可能过速运转,损伤轴和轴承。因此开始时要缓慢增加流量,使空气渐渐外溢。
      3)旁路管切换顺序:液流从旁路管转入仪表时,启闭要缓慢,特别在高温高压管线上更应注意。启用时第1步徐徐开启A阀,液体先在旁路管流动一段时间;第2步徐徐开启B阀;第3步徐徐开启C阀;第4步徐徐关闭A阀。关闭时按上述逆顺序动作操作。启动后通过*低位指针或字轮和秒表,确认未达过度流动,zui佳流量应控制在(7080)%*大流量,以保证仪表使用寿命。
      4)监查过滤器:新线启动过滤器网*易被打破,试运行后要及时检查网是否完好。同时过滤网清洁无污物时记录下常用流量下的压力损失这两个参数,今后不必卸下检查网堵塞状况,即以压力损失增加程度判断是是否要清洗。
      5)测量高粘度液体用:于高粘度液体,一般均加热后使之流动。当仪表停用后,其内部液体冷却而变稠,再启用时必须先加热待液体粘度降低后才让液体流过仪表,否则会咬住活动测量元件使仪表损坏。
      6)加润滑油:气体用等PDF启用前必须加润滑油,日常运行也经常检查润滑油存量的液位计。
      7)避免急剧流量变化:使用气体腰轮流量计时,应注意不能有急剧的流量变化(如使用快开阀),因腰轮的惯性作用,急剧流量变化将产生较大附加惯性力,使转子损坏。用作控制系统的检测仪表时,若下游控制突然截止流动,转子一时停不下来,产生压气机效应,下游压力升高,然后倒流,发出错误信号。
      8)冲洗管道用蒸汽禁止通过椭圆齿轮流量计。
