  • 氨水流量计
  • 氨水流量计(电磁流量计)可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等。利用恒流低频三值矩形波或双频矩形波励磁,既有矩形波磁场的优点,两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场转换器将流量信号放大处理后,氨水流量计**应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

    氨水流量计工作原理

    ☆技术参数

    表1

    适用管径 DN25~DN2600(DN25以下为非标) 电极材料 316L(不锈钢)、HC(哈氏C)、HB(哈氏B)、Ti(钛)、Ta(钽) 适用介质 导电率>5us/cm的液体 测量范围 0.1~10m/s(可扩展到15m/s) 量程上限 0.5~10m/s,推荐1~5m/s 精度等级 0.3级、0.5级、1.0级(随口径区分) 输出信号 4~20mADC,负载≤750Ω;0~3KHz,5V有源,可变脉宽,高端有效频率输出:RS485接口 工作压力 1.0MPa,1.6MPa,4.0MPa,16MPa(特殊) 流体温度 -20℃~80℃,80℃~130℃,130℃~180℃ 参考衬里材质 环境温度 传感器-40℃~80℃;转换器-15℃~50℃ 环境温度 ≤85RH(20℃时) 电缆出口尺寸 M20×1.5 供电电源 220VAC±10%;50Hz±1Hz;24VDC±10% 功 耗 ≤8W 外壳防护等级 一体式:IP65分体式:传感器IP68转换器IP65 接地环材质 1Cr18Ni9Ti(不锈钢)、HC(哈氏C)、Ti(钛)、Ta(钽)、Cu(铜) 连接法兰 国标GB9119-88(DIN2051,BS4504)



    管道流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料非导磁合金短管。两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的液体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B,测量管内径d与平均流速V 的乘积。电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。

    E=KBdV
    式中: E――――为电极间的信号电压(V)
    B――――磁通密度(T)
    d――――测量管内径(m)
    V――――平均流速(m/s)
    式中K,d为常数,由于励磁电流是恒流的,故B也是常数,则由E=KBdV可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q,这就是电磁流量计的基本工作原理。
    由E=KBdV可知,被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造厂和用户来说,只要用普通的水实际标定后就可测量其他任何导电流体介质的体积,而不需作任何修正,这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并具有很高的可靠性。


    ☆产品选型

    Q:流量( /h)
    D:管道内径(m)
    V:流速(m/h)
    氨水流量计的量程Q应大于预计的量大流量值,而正常的流量值以稍大于流量计满量程高刻度的50%为宜。
    2、参考流量范围

    表2

    通径(mm) 流量范围( /h) 通径(mm) 流量范围( /h)
    DN15 0.6~6.36 DN500 70.65~7065.00
    DN20 0.11~11.30 DN600 101.74~10173.60
    DN25 0.18~17.66 DN700 138.47~13847.40
    DN40 0.45~45.22 DN800 180.86~18086.40
    DN50 0.71~70.65 DN900 228.91~22890.60
    DN65 1.19~119.40 DN1000 282.60~28260.00
    DN80 1.81~180.86 DN1200 406.94~40694.40
    DN100 2.83~282.60 DN1600 723.46~72345.60
    DN200 11.30~1130.40 DN1800 915.62~91562.40
    DN250 17.66~1766.25 DN2000 1130.40~113040.00
    DN300 25.43~2543.40 DN2200 1367.78~136778.40
    DN350 34.62~3461.85 DN2400 1627.78~162777.60
    DN400 45.22~4521.60 DN2600 1910.38~191037.60
    DN450 57.23~5722.65

    3、衬里的选择

    表3

    衬里材料 主要性能 高介质温度 适用范围
    一体型 分离型
    聚四氟乙烯
    (F4)
    1、 是化学生能稳定的一种塑料,能耐沸腾地盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有溶剂。不耐三氟化**、高温三氟化**、高速液氟、液氧、臭氧的腐蚀。
    2、耐磨性能不如聚氨酯橡胶。
    3、抗负压能力不如聚**丁橡胶。
    70℃ 100℃
    150℃(需
    特殊订货)
    1、浓酸、碱等腐蚀性介质
    2、卫生类介质
    聚全氟乙丙类烯(F46)   同上
    聚氟合乙烯
    (Fs)
    适用温度上限较聚四氟
    乙烯低,但成本也较低。
    70℃ 80℃
    聚**丁橡胶 1、有极好的弹性,高度的扯断力,耐磨性能好。
    2、耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀。
    80℃
    120℃(需特
    殊订货)
    水、污水、弱磨损性的泥浆矿浆
    聚氨酯橡胶 1、耐磨性能极强
    2、耐腐蚀性能较差
    80℃ 中性强磨损的矿浆、煤

    4、电极材质的选择

    表4

    电极材料 耐蚀及耐磨性能
    不锈钢
    0CR18NI12MO2TI
    用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、环保等领域。
    哈氏合金B 对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非**化性酸、碱,非氧化性盐液的腐蚀。
    哈氏合金C 能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如Fe+++、Cu++下或含其他******的腐蚀,如高于常温的次**酸盐液、海水的腐蚀。
    能耐海水、各种**化物和次**酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有******(如硝酸、Fe+++、Cu++)时,则腐蚀大为降低。
    具有优良的耐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和150℃的硫酸)的腐蚀。在碱中不耐蚀。
    铂/铱合金 几乎能耐一切化学介质,但不适用于王水和铵盐。
    不锈钢涂覆碳化钨 用于无腐蚀性,强磨损性的介质。
    注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考,用户应根据实际情况自己做出选择,必要时应倾向拟选材料的耐腐试验,如挂片试验。

    7、传感器在阴极保护管道上的安装
    防护电解腐蚀的管道通常在其内壁和外壁是绝缘的,因此被介质没有接地电位。所以,传感器必须使用接地环。具有阴极防腐蚀保护的管道,传感器与两侧连接管道之间常是绝缘的,所以介质对地是不导通的,安装时要注意下列各点:
    a、接地环要装在传感器的两端面上,他们必须与工艺管道的法兰绝缘,通过接地线2与传感器相连,接地环的材质应能耐介质的腐蚀,制造厂通常提供的标准材料是不锈钢(1Cr18Ni9Ti)
    b、仪表两侧工艺管的法兰应该用截面积为4mm2的铜导线绕过传感器相连,使阴极保护电位与传感器之间隔离。必须要注意,不要连接到传感器上去。
    c、法兰连接螺栓必须与工艺管道的法兰绝缘,用户必须自备绝缘材料制造的衬套和垫圈。详见下图示意。







    9、流量计安装时注意事项
    a、安装尺寸一定要计算准确,否则容易泄露或安装不上。
    b、流体流向必须与传感器表面上的流向箭头保持一致。
    c、流量计的电极轴线必须近似水平,否则影响测量精度。
    d、传感器两边的法兰必须保持平行否则容易泄露。
    e、为了避免在安装后形成旋涡流动,应保证工艺配管、密封件、流量计同轴连接不能错开。
    f、安装流量计时,严禁在紧靠流量计法兰处电焊施工,以免烧伤流量计衬里。
    g、对不同性质的工艺管道,应采用相应的接地方式(见传感器接地)。
    h、对于腐蚀性介质,好应垂直安装,被测介质自下往上流动,这样可以避免固体颗粒在流量计管道中沉积,使衬里腐蚀均匀,延长使用寿命。
    i、对于测量管口径大于200mm,为了方便,可采用伸缩头

    ☆接线指南

    1、方表端子接线与标示(分体型)



    2、方表信号线的处理与标示



    3、圆表端子接线与标示(一体型)



    圆表各接线端子标示含义如下:
    I+:流量电流输出 COM:报警输出地
    COM:电流输出地 FUSE:输入电源保险丝
    P+:双向流量频率(脉冲)输出 T1+:通讯输入
    COM:频率(脉冲)输出地 T2-:通讯输入
    Al:下限报警输出 L1:220V(24V)电源输入
    Ah:上限报警输出 L2:220V(/24V)电源输入
    4、圆表信号线的处理与标示



    注:分体式流量计传感器与转换器连接电缆尽可能短,不要将多余的电缆卷在一起。
    连接电缆不能与其他电缆线,如变压器、电动机及其它力电缆装一起,其距离至少大于1m。
    连接电缆不能在中途断开或短路也不能改变订货要求长度。

    电缆布线应尽量避免干扰源。

    醋酸流量表主要技术数据及使用注意事项:

    • 公称通径:DN4-3000mm

    • 公称压力:0.6、1.0、1.6、4.0MPa(高压可根据用户要求加工)

    • 精 度:±0.2% ,±0.5%(示值误差)

    • 测量范围(流量):0-15m/s

    • 介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃

    • 环境温度:-25℃~+60℃

    • 环境湿度:5~****RH(相对湿度)

    • 介质电导率:大于20μS/cm

    • 安 装:一体型、分体型、插入式

    • 外壳防护等级:传感器IP65、IP68可选(IP65:尘密、防喷水型,即可允许水龙头 从任何方向对仪表喷水;IP68:尘密、潜水型,能长期在水中工作)
      转换器IP65

    • 电极结构:三电极结构、电极结构

    • 被测介质高温度:氯丁橡胶衬里高80℃,聚氨脂衬里高80℃,聚四氟乙烯衬里高180℃, 耐高温橡胶衬里高120℃

    • 传感器输出信号:0-0.2mVp-p至0-2mVp-p

    • 电极材料:不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽(Ta)、铂金(Pt)电极

    • 防爆标志:ExmⅡT4,ExmdⅡBT4

    • 1、 精度等级和功能根据测量要求和使用场合选择仪表精度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不同精度等级;有些仅仅是检测一下过程流量,无需做*控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,。

    2、测量介质流速、仪表量程与口径 测量一般的介质时,流量计的满度流量可以在测量介质流速0.5—12m/s范围内选用,范围比较宽。选择仪表规格(口径)不一定与工艺管道相同,应视测量流量范围是否在流速范围内确定,即当管道流速偏低,不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时,需要缩小仪表口径,从而提高管内流速,得到满意测量结果。

    3、尽量避开铁磁性物体及具有强电磁场的设备,以免磁场影响传感器的工作磁场和流量信号。

    4、流量计周围应有充裕的空间,便于检测与维修。

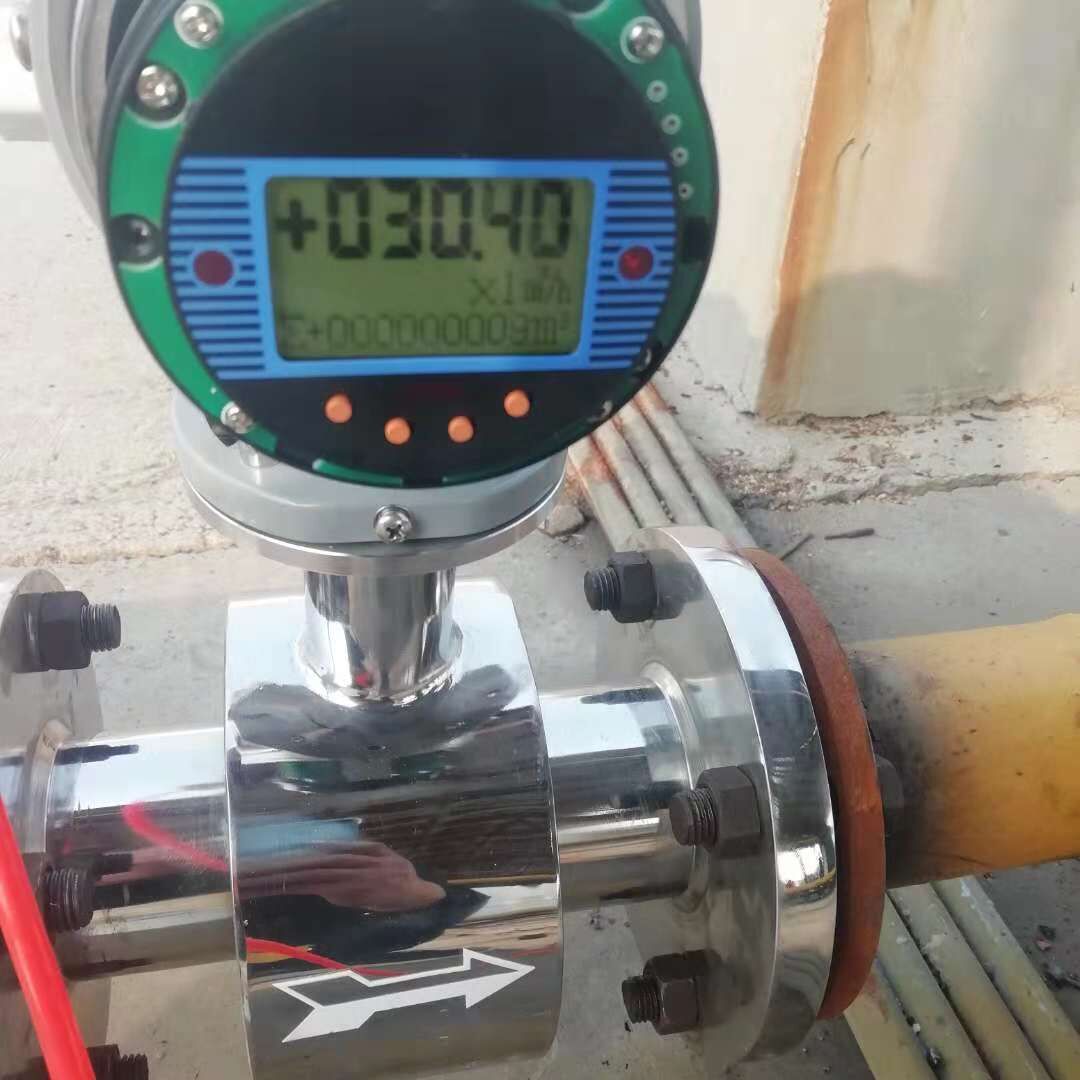

    氨水流量计现场安装说明及图示:



    1.传感器重要的部件-线圈作优化的设计,并通过严格的实流试验,切实保证产品的测量精度
    2.信号电极作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度
    3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度
    4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的主要的生产工艺),
    特别是安装线圈后的后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤
    5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电
    气噪声干扰,提供*的测量结果
    6.采用定制的双层屏蔽电缆
    7.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低
    8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰
    9.采用16位嵌入式微处理器,运算速度快,精度高
    10.全数字处理,抗干扰能力强,测量可靠,精度高
    11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好
    12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高
    13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等
    14.菜单操作,使用方便,操作简单,易学易懂
    15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量
    16.具有自检与自诊断功能,并在屏幕上显示
    17.独特的防雷设计
    参考流量范围:

    口径(mm) 流量范围(m3/h) 口径(mm) 流量范围(m3/h)
    φ15 0.06~6.36 φ450 57.23~5722.65
    φ20 0.11~11.3 φ500 70.65~7065.00
    φ25 0.18~17.66 φ600 101.74~10173.6
    φ40 0.45~45.22 φ700 138.47~13847.4
    φ50 0.71~70.65 φ800 180.86~18086.4
    φ65 1.19~119.4 φ900 ?228.91~22890.6
    φ80 1.81~180.86 φ1000 ?406.94~40694.4
    φ100 2.83~282.60 φ1200 553.90~55389.6
    φ150 6.36~635.85 φ1600 723.46~72345.6
    φ200 11.3~1130.4 φ1800 915.62~91562.4
    φ250 17.66~176.25. φ2000 1130.4~113040.00
    φ300 25.43~2543.40 φ2200 1367.78~136778.4
    φ350 34.62~3461.85 φ2400 1627.78~162777.6
    φ400 45.22~4521.6 φ2600 1910.38~191037.6

    备注:(300口径以上建议使用插入式)
